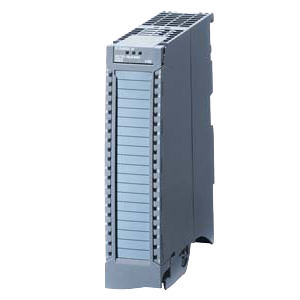

SIPLUS SM 521 DI 16x24 VDC HF

Изделие: 6AG1521-1BH00-7AB0


Краткое описание:
SIPLUS S7-1500 DI 16X24VDC HF -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7521-1BH00-0AB0 . DIGITAL INPUT MODULE DI16 X DC24V, 16 CHANNELS IN GROUPS OF 16; INPUT DELAY 0.05 ... 20MS; INPUT TYPE 3 (IEC 61131); DIAGNOSIS, PROCESSALARMS
Производитель: SIEMENS
Вес: 0.27 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIPLUS S7-1500 DI 16X24VDC HF -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7521-1BH00-0AB0 . DIGITAL INPUT MODULE DI16 X DC24V, 16 CHANNELS IN GROUPS OF 16; INPUT DELAY 0.05 ... 20MS; INPUT TYPE 3 (IEC 61131); DIAGNOSIS, PROCESSALARMS



6AG1521-1BH00-7AB0

6AG1521-1BL00-7AB0



DI 16x24 V DC HF

DI 32x24 V DC HF

Общие сведения





Функции:




  • данные идентификации и обслуживания I&M

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Инструментальные средства проектирования:




  • STEP 7 TIA Portal

От V12.0

От V12.0
  • STEP 7

От V5.5 SP3

От V5.5 SP3

Напряжение питания





Род тока

Постоянный

Постоянный

Номинальное напряжение питания

=24 В

=24 В

Защита от неправильной полярности напряжения

Есть

Есть

Дискретные входы





Количество входов

16

32

Активный уровень входного сигнала

Высокий

Высокий

Входная характеристика типа 3 по IEC 61131

Есть

Есть

Входное напряжение:




  • род тока

Постоянный

Постоянный
  • номинальное значение

=24 В

=24 В
  • сигнала низкого уровня

-30 ... +5 В

-30 ... +5 В
  • сигнала высокого уровня

11 ... 30 В

11 ... 30 В

Входной ток:




  • сигнала высокого уровня, типовое значение

2.5 мА

2.5 мА

Задержка распространения входного сигнала при номинальном входном напряжении:




  • для стандартных входов:




    • настройка

Есть; 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 мс

Есть; 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 мс
  • для входов прерываний:




    • настройка

Есть

Есть

Длина кабеля, не более:




  • экранированного

1 000 м

1 000 м
  • обычного

600 м

600 м

Датчики





Подключаемые датчики:




  • 2-проводные

Есть

Есть
    • допустимый установившийся ток, не более

1.5 мА

1.5 мА

Изохронный режим





Полная синхронизация приложения

Есть

Есть

Время фильтрации и обработки (TCI), не менее

80 мкс; при времени фильтрации 50 мкс

80 мкс; при времени фильтрации 50 мкс

Время цикла шины (TDP), не менее

250 мкс

250 мкс

Состояния, прерывания, диагностика





Аварийные сообщения:




  • диагностика аварий

Есть

Есть
  • аппаратные прерывания

Есть

Есть

Диагностические сообщения:




  • диагностика

Есть

Есть
  • мониторинг напряжения питания

Есть

Есть
  • мониторинг обрыва цепи

Есть; для I < 350 мкА

Есть; для I < 350 мкА
  • мониторинг коротких замыканий

Нет

Нет
  • мониторинг состояния предохранителя

Нет

Нет

Светодиоды индикации:




  • нормального режима работы RUN

Есть; зеленый

Есть; зеленый
  • наличия ошибок в работе модуля ERROR

Есть; красный

Есть; красный
  • наличия напряжения питания

Есть; зеленый

Есть; зеленый
  • состояний каналов

Есть; зеленые

Есть; зеленые
  • диагностики каналов

Есть; красные

Есть; красные
  • диагностики модуля

Есть; красный

Есть; красный

Гальваническое разделение цепей





Гальваническое разделение:




  • между каналами и внутренней шиной

Есть

Есть

Изоляция





Испытательное напряжение изоляции

=707 В

=707 В

Условия эксплуатации





Диапазон рабочих температур:




  • горизонтальная установка, нижний предел

-40 °C; = Tmin

-40 °C; = Tmin
  • горизонтальная установка, верхний предел

70 °C

70 °C
  • вертикальная установка, нижний предел

-40 °C; = Tmin

-40 °C; = Tmin
  • вертикальная установка, верхний предел

40 °C; = Tmax

40 °C; = Tmax

Прочие условия:




  • атмосферное давление

1080 ... 795 гПа (-1000 ... +2000 м над уровнем моря) при Tmin ... Tmax/ 795 ... 658 гПа (+2000 ... +3500 м над уровнем моря) при Tmin ... (Tmax - 10K)/ 658 ... 540 гПа (+3500 ... +5000 м над уровнем моря) при Tmin ... (Tmax - 20K)

1080 ... 795 гПа (-1000 ... +2000 м над уровнем моря) при Tmin ... Tmax/ 795 ... 658 гПа (+2000 ... +3500 м над уровнем моря) при Tmin ... (Tmax - 10K)/ 658 ... 540 гПа (+3500 ... +5000 м над уровнем моря) при Tmin ... (Tmax - 20K)
  • относительная влажность:




    • с появлением конденсата и льда, испытания по IEC 60068-2-38

100 %; при наличии конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено

100 %; при наличии конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено
  • устойчивость к воздействию:




    • биологически активных веществ

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!
    • химически активных веществ

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!
    • механически активных веществ

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Работа в ET 200MP





Поддержка быстрого запуска

Есть; 500 мс

Есть; 500 мс

Габариты





Ширина

35 мм

35 мм

Высота

147 мм

147 мм

Глубина

129 мм

129 мм

Масса





Приблизительно

240 г

260 г





6AG1521-1BH00-7AB0

6AG1521-1BL00-7AB0



DI 16x24 V DC HF

DI 32x24 V DC HF

Общие сведения





Функции:




  • данные идентификации и обслуживания I&M

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Инструментальные средства проектирования:




  • STEP 7 TIA Portal

От V12.0

От V12.0
  • STEP 7

От V5.5 SP3

От V5.5 SP3

Напряжение питания





Род тока

Постоянный

Постоянный

Номинальное напряжение питания

=24 В

=24 В

Защита от неправильной полярности напряжения

Есть

Есть

Дискретные входы





Количество входов

16

32

Активный уровень входного сигнала

Высокий

Высокий

Входная характеристика типа 3 по IEC 61131

Есть

Есть

Входное напряжение:




  • род тока

Постоянный

Постоянный
  • номинальное значение

=24 В

=24 В
  • сигнала низкого уровня

-30 ... +5 В

-30 ... +5 В
  • сигнала высокого уровня

11 ... 30 В

11 ... 30 В

Входной ток:




  • сигнала высокого уровня, типовое значение

2.5 мА

2.5 мА

Задержка распространения входного сигнала при номинальном входном напряжении:




  • для стандартных входов:




    • настройка

Есть; 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 мс

Есть; 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 мс
  • для входов прерываний:




    • настройка

Есть

Есть

Длина кабеля, не более:




  • экранированного

1 000 м

1 000 м
  • обычного

600 м

600 м

Датчики





Подключаемые датчики:




  • 2-проводные

Есть

Есть
    • допустимый установившийся ток, не более

1.5 мА

1.5 мА

Изохронный режим





Полная синхронизация приложения

Есть

Есть

Время фильтрации и обработки (TCI), не менее

80 мкс; при времени фильтрации 50 мкс

80 мкс; при времени фильтрации 50 мкс

Время цикла шины (TDP), не менее

250 мкс

250 мкс

Состояния, прерывания, диагностика





Аварийные сообщения:




  • диагностика аварий

Есть

Есть
  • аппаратные прерывания

Есть

Есть

Диагностические сообщения:




  • диагностика

Есть

Есть
  • мониторинг напряжения питания

Есть

Есть
  • мониторинг обрыва цепи

Есть; для I < 350 мкА

Есть; для I < 350 мкА
  • мониторинг коротких замыканий

Нет

Нет
  • мониторинг состояния предохранителя

Нет

Нет

Светодиоды индикации:




  • нормального режима работы RUN

Есть; зеленый

Есть; зеленый
  • наличия ошибок в работе модуля ERROR

Есть; красный

Есть; красный
  • наличия напряжения питания

Есть; зеленый

Есть; зеленый
  • состояний каналов

Есть; зеленые

Есть; зеленые
  • диагностики каналов

Есть; красные

Есть; красные
  • диагностики модуля

Есть; красный

Есть; красный

Гальваническое разделение цепей





Гальваническое разделение:




  • между каналами и внутренней шиной

Есть

Есть

Изоляция





Испытательное напряжение изоляции

=707 В

=707 В

Условия эксплуатации





Диапазон рабочих температур:




  • горизонтальная установка, нижний предел

-40 °C; = Tmin

-40 °C; = Tmin
  • горизонтальная установка, верхний предел

70 °C

70 °C
  • вертикальная установка, нижний предел

-40 °C; = Tmin

-40 °C; = Tmin
  • вертикальная установка, верхний предел

40 °C; = Tmax

40 °C; = Tmax

Прочие условия:




  • атмосферное давление

1080 ... 795 гПа (-1000 ... +2000 м над уровнем моря) при Tmin ... Tmax/ 795 ... 658 гПа (+2000 ... +3500 м над уровнем моря) при Tmin ... (Tmax - 10K)/ 658 ... 540 гПа (+3500 ... +5000 м над уровнем моря) при Tmin ... (Tmax - 20K)

1080 ... 795 гПа (-1000 ... +2000 м над уровнем моря) при Tmin ... Tmax/ 795 ... 658 гПа (+2000 ... +3500 м над уровнем моря) при Tmin ... (Tmax - 10K)/ 658 ... 540 гПа (+3500 ... +5000 м над уровнем моря) при Tmin ... (Tmax - 20K)
  • относительная влажность:




    • с появлением конденсата и льда, испытания по IEC 60068-2-38

100 %; при наличии конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено

100 %; при наличии конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено
  • устойчивость к воздействию:




    • биологически активных веществ

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!
    • химически активных веществ

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!
    • механически активных веществ

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Работа в ET 200MP





Поддержка быстрого запуска

Есть; 500 мс

Есть; 500 мс

Габариты





Ширина

35 мм

35 мм

Высота

147 мм

147 мм

Глубина

129 мм

129 мм

Масса





Приблизительно

240 г

260 г

Обзор

  • 16- и 32-канальные модули ввода дискретных сигналов.
  • Для гибкой адаптации аппаратуры управления к требованиям решеаемых задач.
  • Расширение системы дополнительных набором каналов ввода дискретных сигналов.

Замечание:

Продукты серии SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов производства Siemens. Приведенные данные содержат информацию о стандартных промышленных продуктах, дополненную сведениями о продуктах серии SIPLUS extreme.



Область применения

Модули SM 521 позволяют выполнять преобразование входных дискретных сигналов =24 В или ~230 В во внутренние логические сигналы контроллера, используемые центральным процессором в ходе выполнения программы. К входам модулей могут подключаться контактные датчики, а также 2-, 3- или 4-проводные бесконтактные переключатели.

Состав модулей:

  • DI 16x24VDC HF;
    16-канальный модуль ввода дискретных сигналов =24 В с одной потенциально связанной группой входов; настраиваемым временем фильтрации входных сигналов в диапазоне от 0.05 до 20 мс; входной характеристикой типа 3 по стандарту IEC 61131; настраиваемым набором диагностических и аппаратных прерываний.
  • DI 32x24VDC HF;
    32-канальный модуль ввода дискретных сигналов =24 В с двумя потенциально связанными группами входов; настраиваемым временем фильтрации входных сигналов в диапазоне от 0.05 до 20 мс; входной характеристикой типа 3 по стандарту IEC 61131; настраиваемым набором диагностических и аппаратных прерываний.
  • DI 16x24VDC SRC BA;
    16-канальный модуль ввода дискретных сигналов =24 В с одной потенциально связанной группой входов и общим минусовым потенциалом в схеме подключения датчиков; фиксированное время фильтрации входных сигналов, равное 3.2 мс; входная характеристика типа 3 по стандарту IEC 61131.
  • DI 16x230VAC BA;
    16-канальный модуль ввода дискретных сигналов ~230 В с четырьмя потенциально связанными группами входов; фиксированным временем фильтрации входных сигналов, равным 20 мс; входной характеристикой типа 1 по стандарту IEC 61131.


Дизайн

  • Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
  • Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с контактами под винт (в стадии подготовки находятся фронтальные соединители с контактами push-in).
  • Поперечное сечение подключаемых проводников: 0.25 мм2 ... 1.5 мм2 (AWG24 ... 16).
  • Наличие четырех соединительных штекеров на фронтальном соединителе для быстрого объединения различных групп каналов.
  • Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.
  • Наличие двух фиксированных положений защитной крышки, позволяющих использовать для монтажа внешних цепей проводники с тонкой или толстой изоляцией.
  • Информация о модуле на его фронтальной панели и защитной крышке:
    • Тип модуля.
    • Заказной номер модуля.
    • Версия аппаратуры и встроенного программного обеспечения.
    • Номера каналов.
    • Схема подключения внешних цепей.

Комплект поставки:

  • Сигнальный модуль.
  • Одна этикетка для ручной маркировки внешних цепей.
  • Один U-образный шинный соединитель.
  • Защитная дверца.


Функции

  • Однородная концепция светодиодной индикации:
    • Индикация наличия ошибок в работе модуля красным светодиодом ERROR или его нормальной работы зеленым светодиодом RUN.
    • Индикация уровня входного сигнала для каждого канала зеленым светодиодом или наличия ошибок в работе канала красным светодиодом.
    • Индикация наличия напряжения питания =24 В зеленым светодиодом.
  • Набор поддерживаемых функций:
    • Функции идентификации и обслуживания IM0 ... IM3.
    • Обновление встроенного программного обеспечения.
    • Настройка параметров отдельных каналов (только в модулях класса HF).
    • Аппаратные прерывания (только в модулях класса HF).
    • Диагностика на уровне отдельных каналов (только в модулях класса HF).
    • Изохронный режим (зависит от типа модуля).

Похожие товары

SM 521 16DI; 230 VAC; 20 ms

Изделие: 6ES7521-1FH00-0AA0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI16 X AC230V, 16 КАНАЛОВ В ГРУППАХ ПО 4; ВХОДНАЯ ЗАДЕРЖКА 20 МС; ВХОД ТИПА 1 (IEC 61131)

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS SM 521 16DI; 230 VAC; -40..+70

Изделие: 6AG1521-1FH00-7AA0
SIPLUS S7-1500, DIGITAL INPUT MODULE DI16 X AC230V, 16 CHANNELS IN GROUPS OF 4; INPUT DELAY 20MS; INPUT TYPE 1 (IEC 61131) -40 ... +70 DEGREE C WITH CONFORMAL COATING BASED ON 6ES7521-1FH00-0AA0

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SM 521 16DI; 24 VDC 3,2 ms

Изделие: 6ES7521-1BH10-0AA0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI16 X DC24V, 16 КАНАЛОВ В ГРУППАХ ПО 16; ВХОДНАЯ ЗАДЕРЖКА 3,2 МС; ВХОД ТИПА 3 (IEC 61131), В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SM 521 16DI; SOURCE; 24 VDC 3,2 ms

Изделие: 6ES7521-1BH50-0AA0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI16 X DC24V, SOURCE; 16 КАНАЛОВ В ГРУППАХ ПО 16; ВХОДНАЯ ЗАДЕРЖКА 3,2 МС; ВХОД ТИПА 3 (IEC 61131)

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта
АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВА
БЕЗОПАСНОСТЬ И КОНТРОЛЬ НА ОБЪЕКТЕ
ПРОМЫШЛЕННЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ДИАГНОСТИКА ЭЛЕКТРООБОРУДОВАНИЯ
ПОСТАВКА ОБОРУДОВАНИЯ

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
