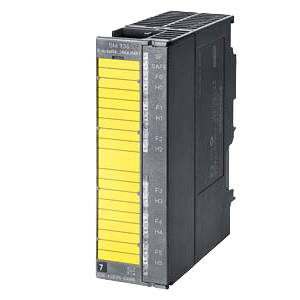

SIPLUS SM 336 F

Изделие: 6AG1336-4GE00-4AB0

Краткое описание:

SIPLUS S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА ДЛЯ F-СИСТЕМ SM336F, 6 КАНАЛОВ, С ПОДДЕРЖКОЙ HART, ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ МОДУЛЯ 6ES7336-4GE00-0AB0

Производитель: SIEMENS

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

	6ES7336-4GE00-0AB0
Напряжения и токи
Напряжение нагрузки L+
Номинальное значение (DC)	24 В
Защита от неправильной полярности напряжения питания	Есть
Потребляемый ток
От внутренней шины контроллера 5 В DC, макс.	90 мA
Из цепи 1L+, макс.	160 мA
Потребляемая мощность, типовое значение	4.5 Вт
Система соединений
Фронтальный соединитель	20-полюсный
Аналоговые входы
Количество	6
Количество входов для измерения напряжения	-
Длина экранированного кабеля, макс.	1000 м
Максимально допустимое входное напряжение для каналов измерения напряжения	-
Максимально допустимый ток для каналов измерения силы тока	40 мA
Номинальные входные характеристики, напряжения
от 0 дo +10 В	Естть
Номинальные входные характеристики, токи
от 0 дo 20 мA	Есть, без поддержки HART
от 4 дo 20 мA	Есть, с поддержкой или без поддержки HART
Параметры аналого-цифрового преобразования
Время интегрирования/ преобразования
разрешение, включая переполнение	16 бит
время интегрирования	20 мс при 50 Гц; 16.66 мс при 60 Гц
Подавление интерференционных наводок для f = nx (f1±1%), где f1 - частота интерференции, макс.	70 дБ
Датчик
Подключаемые датчики
2-проводное подключение	Есть
4-проводное подключение	Есть
Подавление помех, погрешности
Рабочая погрешность преобразования (во всем температурном диапазоне, по отношению к пределу измерения):
измерение напряжения	-
измерение силы тока	±0,2 %
Базовая погрешность преобразования (рабочая погрешность преобразования при +25ºC по отношению к пределу измерения):
измерение напряжения	-
измерение силы тока	±0,1 %
Состояния, прерывания, диагностика
Прерывания
Диагностические	Есть; настраивается
Диагностические функции
Считывание диагностических данных	Есть
Изоляция
Испытательное напряжение изоляции	~370 В
Потенциалы/ электрическая изоляция
Гальваническое разделение цепей
Между каналами	Есть
Между каналами и внутренней шиной контроллера	Есть
Между каналами и электронным источником питания	Есть; только с внешним питанием датчика
Стандарты, сертификаты
Максимальный уровень безопасности, обеспечиваемый модулем
по DIN V 19250	AK 6
по EN 954-1	Категория 4
по IEC 61508	SIL 3
Размеры и масса
Масса, примерно	350 г
Ширина	80 мм
Высота	125 мм
Глубина	120 мм

	6ES7195-1GA00-0XA0 SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
	6ES7195-1GC00-0XA0 SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 2000 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
	6ES7195-1GF30-0XA0 SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 530 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
	6ES7195-1GG30-0XA0 SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 620 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
	6ES7328-7AA10-0AA0 SIMATIC S7-300, УВЕЛИЧЕННАЯ ДВЕРЦА ДЛЯ SAFETY-МОДУЛЕЙ, ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ ПРОВОДНИКИ СЕЧЕНИЕМ 1,3 КВ.ММ ИЛИ 16 AWG, 5 ШТ. В УПАКОВКЕ, ВКЛЮЧАЯМАРКИРОВОЧНЫЕ ЛИСТЫ И СХЕМЫ ПОДКЛЮЧЕНИЯ (ЖЁЛТЫЕ) Packaging Quantity (piece): 5
	6ES7392-1BJ00-0AA0 SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
	6ES7392-1BJ00-1AB0 SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 20-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 100
	6ES7392-2XX20-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7392-2XY20-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7393-4AA10-0AA0 SIMATIC S7-300, LK 393, КАБЕЛЬНАЯ ЯЧЕЙКА ДЛЯ F -МОДУЛЕЙ: ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ АВТОМАТИКИ БЕЗОПАСНОСТИ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ МОДУЛЯ, УПАКОВКА ИЗ 5 ШТУК Packaging Quantity (piece): 5

	6ES7833-1FA13-0YA5 SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ (F-СИСТЕМ) STEP 7 SAFETY ADVANCED V13, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 PROFESSIONAL V13
	6ES7833-1FC02-0YA5 SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ
	6ES7833-1FC02-0YE5 SIMATIC S7, F СРЕДСТВО ПРОГРАММИРОВАНИЯ DISTRIBUTED SAFETY V5.4, ПАКЕТ ОБНОВЛЕНИЯ ОТ ВЕРСИИ 5.X ДО ВЕРСИИ 5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.),
	6ES7998-8XC01-8YE0 КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET

Обзор

F-модуль ввода аналоговых сигналов для систем SIMATIC S7F.
Работа в станциях ET 200M с интерфейсными модулями IM 153-2 HF, а также в программируемых контроллерах S7-300F с CPU-31xF-2 DP.
Основные свойства модуля SM 336; F-AI 6 x 0/4 ... 20 мА HART:
- 6 аналоговых входов с гальваническим разделением между каналами и с внутренней шиной.
- Диапазоны изменения входных сигналов: 0 ... 20 мА, 4 ... 20 мА.
- Встроенный блок питания 2- или 4-проводных датчиков с защитой от коротких замыканий.
- Допустимость использования внешнего питания датчиков.
- Работа в безопасном режиме.
- Поддержка протокола HART.
- Обновление операционной системы с помощью HW Config.
- Идентификационные данные.

	SIPLUS SM 336 F
Заказной номер	6AG1 336-4GE00-4AB0
Заказной номер базового модуля	6ES7 336-4GE00-0AB0
Диапазон рабочих температур	0 ... +60 °C; допускается появление конденсата
Условия эксплуатации	Тяжелые промышленные условия с содержанием агрессивных примесей в атмосфере
Технические данные	Соответствуют техническим данным базового модуля

Область применения

С помощью F-модулей ввода аналоговых сигналов производится ввод унифицированных сигналов силы тока и обслуживаются схемы подключения датчиков, соответствующие требованиям различных уровней, классов и категорий безопасности. Поддержка протокола HART осуществляется только при установке модуля в станции ET 200M.

F-модули способны поддерживать функции противоаварийной защиты на аппаратном уровне. Они могут устанавливаться в системы локального ввода-вывода программируемых контроллеров S7-300F с CPU 317F-2 DP, а также в станции распределенного ввода-вывода ET 200M, работающие под управлением программируемых контроллеров S7-300F/ S7-400F/ S7-400FH.

При необходимости F-модуль способен выполнять функции стандартного модуля ввода аналоговых сигналов S7-300/ ET 200M.

Дизайн

F-модули ввода аналоговых сигналов характеризуются следующими показателями:

6 входов:
- ввод унифицированных сигналов силы тока;
- поддержка протокола HART.
Компактный пластиковый корпус:
- Зеленый светодиод для индикации режима безопасного управления.
- Красный светодиод для индикации группового отказа.
- Разъем для установки фронтального соединителя, закрытый пластиковой защитной дверцей.
- Паз на защитной дверце для установки этикетки с маркировкой внешних цепей.
- Два соединителя с тыльной стороны корпуса для подключения к внутренней шине S7-300F/ ET 200M.
Типовой вариант установки, принятый для всех модулей S7-300.
Подключение внешних цепей через съемный фронтальный соединитель.

Функции

Модуль выполняет аналого-цифровое преобразование входных аналоговых сигналов и формирует цифровое представление мгновенных значений измерямых параметров, которые используются центральным процессором в ходе выполнения программы.

Функции обеспечения безопасности поддерживаются на аппаратном уровне модуля. Дополнительно модуль характеризуется следующими показателями:

Разрешающая способность: 15 бит + знаковый разряд.
Различные диапазоны измерения:
- 0 … 20 мА без поддержки протокола HART;
- 4 … 20 мА с поддержкой или без поддержки протокола HART.
Поддержка диагностических прерываний, обрабатываемых центральным процессором.
Формирование исчерпывающей диагностической информации для центрального процессора.
