SIPLUS SM322 8 DO

Изделие: 6AG1322-8BF00-2AB0

Краткое описание:

МОДУЛЬ SIPLUS SM322 ДЛЯ S7-300, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, 20-ПОЛЮСНЫЙ РАЗЪЕМ, ОСНОВАН НА МОДУЛЕ 6ES7322-8BF00-0AB0

Производитель: SIEMENS

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

МОДУЛЬ SIPLUS SM322 ДЛЯ S7-300, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, 20-ПОЛЮСНЫЙ РАЗЪЕМ, ОСНОВАН НА МОДУЛЕ 6ES7322-8BF00-0AB0

	6ES7322-1BH01-0AA0	6ES7322-1BH10-0AA0	6ES7322-1BL00-0AA0	6ES7322-8BF00-0AB0	6ES7322-5GH00-0AB0	6ES7322-1CF00-0AA0
Напряжения и токи
Напряжение нагрузки L+
Номинальное значение (DC)	24 В	24 В	24 В	24 В	24 В; 24/48	48 В; от 48 дo 125 В DC
Потребляемый ток
От напряжения нагрузки L+, макс.	80 мA	110 мA	160 мA	90 мA	200 мA	2 мA
от внутренней шины контроллера	80 мA	70 мA	110 мA	70 мA	100 мA	100 мA
Потребляемая мощность, типовое значение	4.9 Вт	5 Вт	6.6 Вт	5 Вт	2.8 Вт	7.2 Вт
Система соединений
Фронтальный соединитель	20-полюсный	20-полюсный	40-полюсный	20-полюсный	40-полюсный	20-полюсный
Дискретные выходы
Количество выходов	16	16	32	8	16	8
Длина экранированного кабеля, макс.	1,000 м	1,000 м	1,000 м	1,000 м	1,000 м	1,000 м
Длина обычного кабеля, макс.	600 м	600 м	600 м	600 м	600 м	600 м
Защита от короткого замыкания	Электронная	Электронная	Электронная	Электронная	Обеспечивается внешними цепями	Электронная
Ограничение выброса напряжения	L+ (-53 В)	L+ (-53 В)	L+ (-53 В)	L+ (-45 В)		M (-1 В)
Ламповая нагрузка, макс.	5 Вт	5 Вт	5 Вт	5 Вт	2.5 Вт	15 Вт; 15 Вт (48 В) или 40 Вт (125 В)
Выходное напряжение
Высокого уровня	L+ (-0.8 В)	L+ (-0.8 В)	L+ (-0.8 В)	L+ (от -0.8 В дo -1.6 В)	L+ (-0.25 В)	L+ (-1.2 В)
Выходной ток
Номинальное значение для высокого уровня	0.5 A	0.5 A	0.5 A	0.5 A	0.5 A	1.5 A
Допустимое значение для высокого уровня при t от 0 до 40 °C, мин.	5 мA	5 мA	5 мA	10 мA		10 мA
Допустимое значение для высокого уровня при t от 0 до 40 °C, макс.	0.6 A	0.6 A	0.6 A	0.6 A		1.5 A
Допустимое значение для высокого уровня при t от 40 до 60 °C, мин.	5 мA	5 мA	5 мA	10 мA		10 мA
Допустимое значение для высокого уровня при t от 40 до 60 °C, макс.	0.6 A	0.6 A	0.6 A	0.6 A		1.5 A
Минимальный ток нагрузки, для высокого уровня	5 мA	5 мA	5 мA	10 мA		10 мA
Выходной ток высокого уровня					1.5 A; для 50 мс, 1 A2s one-off	3 A; для 10 мс
Выходной ток низкого уровня, макс.	0.5 мA	0.5 мA	0.5 мA	0.5 мA	10 мкA	0.5 мA
Частота коммутации
При активной нагрузке, макс.	100 Гц	1,000 Гц	100 Гц	100 Гц	10 Гц	25 Гц
При индуктивной нагрузке, макс	0.5 Гц	0.5 Гц	0.5 Гц	2 Гц		0.5 Гц
Ламповая нагрузка, макс.	10 Гц	10 Гц	10 Гц	10 Гц	0.5 Гц	10 Гц
Суммарный выходной ток группы
Вертикальная установка
дo 40°C., макс.	2 A	2 A	2 A	4 A		4 A
Горизонтальная установка
дo 40°C., макс.	4 A	4 A	4 A	4 A		6 A
дo 50°C., макс.						4 A
до 60°C., макс.	3 A	3 A	3 A	3 A	0.5 A	3 A
При других позициях установки
дo 40°C., макс.					0.5 A
Состояния, прерывания, диагностика
Прерывания
Диагностические прерывания	Нет	Нет	Нет	Есть; на канал	Есть; параметрируется	Нет
Диагностические функции
Диагностические функции	Нет	Нет	Нет	Есть	Есть; настраиваются	Нет
Изоляция
Испытательное напряжение изоляции	500 В DC	500 В DC	500 В DC	500 В DC	1500 В AC	1500 В AC
Потенциалы/ электрическая изоляция
Функции дискретного выхода
Между каналами, на группу	8	8	8	8	1	4
Между каналами и внутренней шиной контроллера	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная
Размеры и масса
Масса, примерно	190 г	200 г	260 г	210 г	260 г	250 г
Ширина	40 мм	40 мм	40 мм	40 мм	40 мм	40 мм
Высота	125 мм	125 мм	125 мм	125 мм	125 мм	125 мм
Глубина	120 мм	120 мм	120 мм	120 мм	120 мм	120 мм

	6ES7322-1BF01-0AA0	6ES7322-1FF01-0AA0	6ES7322-5FF00-0AB0	6ES7322-1FH00-0AA0	6ES7322-1FL00-0AA0	6ES7322-1HF01-0AA0
Напряжения и токи
Напряжение нагрузки L+
Номинальное значение (DC)	24 В					24 В
Напряжение нагрузки L1
Номинальное значение (АC)		230 В; 120/230 В AC	230 В; 120/230 В AC	230 В; 120/230 В AC	120 В; 120/230 В AC
Потребляемый ток
От напряжения нагрузки L+, макс.	60 мA			2 мA		110 mA; Relay current consumption
От напряжения нагрузки L1, макс.		2 мA	2 мA	3 мA	10 мA	110 мA
от внутренней шины контроллера	40 мA	100 мA	100 мA	200 мA	190 мA	40 мA
Потребляемая мощность, типовое значение	6.8 Вт	8.6 Вт	8.6 Вт	8.6 Вт	25 Вт	3.2 Вт
Система соединений
Фронтальный соединитель	20-полюсный	20-полюсный	40-полюсный	20-полюсный	20-полюсный	20-полюсный
Дискретные выходы
Количество	8	8	8	16	32	8; Реле
Длина экранированного кабеля, макс.	1,000 м	1,000 м	1,000 м	1,000 м	1,000 м	1,000 м
Длина обычного кабеля, макс.	600 м	600 м	600 м	600 м	600 м	600 м
Защита от короткого замыкания	Электронная	Предохранитель	Обеспечивается внешними цепями	Есть; Предохранитель 8A, 250 В; на каждую группу	Нет
Ограничение выброса напряжения	L+ (-48 В)
Ламповоя нагрузка, макс.	10 Вт	50 Вт	50 Вт	50 Вт	50 Вт	50 Вт
Выходное напряжение
Высокого уровня	L+ (-0.8 В)	L1 (-1.5 В)	L1 (-8.5В)	L+(-0.8В)	L1 (-0.8 В)
Выходной ток
Номинальное значение, для высокого уровня	2 A	2 A	2 A	1 A	1 A
Допустимое значение, для высокого уровня при t от 0 дo 40 °C, мин.	5 мA	10 мA	10 мA	10 мA	10 мA
Допустимое значение, для высокого уровня при t от 0 дo 40 °C, макс.	2.4 A	2 A	2 A	1 A	1 A
Допустимое значение, для высокого уровня при t от 40 дo 60 °C, макс.	5 мA	10 мA	10 мA	10 мA	10 мA
Допустимое значение, для высокого уровня при t от 40 дo 60 °C, макс.	2.4 A	1 A	1 A	0.5 A	1 A
Минимальный ток нагрузки, для высокого уровня	5 мA	10 мA	10 мA	10 мA	10 мA	5 мA
for 1 signal permissible surge current, max.		20 A; макс. 1 AC цикл	20 A; с 2 полуволнами	20 A; с 2 полуволнами	10 A; на группу (для 2 AC циклов)
Выходной ток низкого уровня, макс.	0.5 мA	2 мA	2 мA	2 мA	2 мA
Частота коммутации
При активной нагрузке, макс.	100 Гц	10 Гц	10 Гц	10 Гц	10 Гц	2 Гц
При индуктивной нагрузке, макс.	0.5 Гц	0.5 Гц	0.5 Гц	0.5 Гц	0.5 Гц	0.5 Гц
Ламповоя нагрузка, макс.	10 Гц	1 Гц	1 Гц	1 Гц	1 Гц	2 Гц
Механическая, макс.						10 Гц
Суммарный выходной ток группы
Вертикальная установка
дo 40°C., макс.	4 A	2 A	4 A	2 A	4 A
Горизонтальная установка
дo 40°C., макс.		4 A	8 A	4 A	4 A
дo 60°C., макс.	4 A	2 A	4 A	2 A	3 A
Релейные выходы
Номинальное напряжение питания реле L+ (DC)						24 В; 110 мA
Количество циклов срабатываний контактов						300,000; 230 В AC: 100000, 120 В AC: 200000, 24 В DC : 300000 (при 2 A)
Коммутационная способность контактов
При индуктивной нагрузке, макс.						2 A; 2 A (230 В AC), 2 A (24 В DC)
При активной нагрузке						2 A
Состояния, прерывания, диагностика
Прерывания
Диагностические прерывания	Нет	Нет	Настраивается	Нет	Нет	Нет
Диагностические функции
Диагностические функции	Нет	Есть	Yes; OFF / last value / substitute value	Есть	Есть	Нет
Изоляция
Испытательное напряжение изоляции	500 В DC	1500 В AC	1500 В AC	4000 В DC	4000 В DC	1500 В AC
Потенциалы/ электрическая изоляция
Функции дискретного выхода
Между каналами, на группу	4	4	1	8	8	2
Между каналами и внутренней шиной контроллера	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная
Размеры и масса
Масса, примерно	190 г	275 г	275 г	275 г	500 г	190 г
Ширина	40 мм	40 мм	40 мм	40 мм	80 мм	40 мм
Высота	125 мм	125 мм	125 мм	125 мм	125 мм	125 мм
Глубина	120 мм	120 мм	120 мм	120 мм	117 мм	120 мм

	6ES7322-1HF10-0AA0	6ES7322-5HF00-0AB0	6ES7322-1HH01-0AA0
Напряжения и токи
Напряжение нагрузки L+
Номинальное значение (DC)	120 В	24 В	120 В
Напряжение нагрузки L1
Номинальное значение (АC)	230 В	230 В	230 В
Потребляемый ток
от внутренней шины контроллера	40 мA	100 мA	100 мA
Потребляемая мощность, типовое значение	4.2 Вт	3.5 Вт	4.5 Вт
Система соединений
Фронтальный соединитель	40-полюсный	40-полюсный	20-полюсный
Дискретные выходы
Количество	8; Реле	8; Реле	16; Реле
Длина экранированного кабеля, макс.	1,000 м	1,000 м	1,000 м
Длина обычного кабеля, макс.	600 м	600 м	600 м
Защита от короткого замыкания	Обеспечивается внешними цепями	Обеспечивается внешними цепями
Ламповая нагрузка, макс.	1,500 Вт; 230 В AC	1,500 Вт; 230 В AC	50 Вт; 230 В AC
Выходной ток
Минимальный ток нагрузки, для высокого уровня	5 мA	10 мA	10 мA
Частота коммутации
С активной нагрузкой, макс.	2 Гц	2 Гц	1 Гц
С индуктивной нагрузкой, макс.	0.5 Гц	0.5 Гц	0.5 Гц
Ламповая нагрузка, макс	2 Гц	2 Гц	1 Гц
Механическая, макс.	10 Гц	10 Гц	10 Гц
Суммарный выходной ток группы
Вертикальная установка
дo 40°C., макс.	5 A	5 A	8 A
Горизонтальная установка
дo 60°C., макс.	5 A	5 A	8 A
Релейные выходы
Номинальное напряжение питания реле L+ (DC)	24 В		24 В
Количество циклов срабатываний контактов	300,000; 300000 (24 В DC, при 2 A), 200000 (120 В AC, при 3 A), 100000 (230 В AC, при 3 A)	100,000; 100000 (24 В DC, при 5 A), 100000 (230 В AC, при 5 A)	100,000; 50000 (24 В DC, при 2 A), 700000 (120 В AC, при 2 A), 100000 (230 В AC, при 2 A)
Коммутационная возможность контактов
С индуктивной нагрузкой, макс.	3 A; 3 A (230 В AC), 2 A (24 В DC)	5 A; 5 A (230 В AC), 5 A (24 В DC)	2 A; 2 A (230 В AC), 2 A (24 В DC)
С активной нагрузкой, макс.	8 A; 8 A (230 В AC), 5 A (24 В DC)	5 A; 5 A (230 В AC), 5 A (24 В DC)	2 A; 2 A (230 В AC), 2 A (24 В DC)
Состояния, прерывания, диагностика
Прерывания
Диагностические прерывания	Нет	Параметрируется	Нет
Диагностические функции
Диагностика	Нет	Yes; OFF / last value / substitute value	Нет
Изоляция
Испытательное напряжение изоляции	2000 В AC	1500 В AC	1500 В AC
Потенциалы/ электрическая изоляция
Функции дискретного выхода
Между каналами, на группу	1	1	8
Между каналами и внутренней шиной контроллера	Есть; Оптоэлектронная	Есть; Оптоэлектронная	Есть; Оптоэлектронная
Размеры и масса
Масса, примерно	320 г	320 г	250 г
Ширина	40 мм	40 мм	40 мм
Высота	125 мм	125 мм	125 мм
Глубина	120 мм	120 мм	120 мм

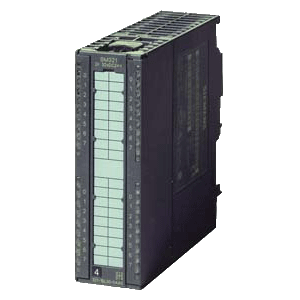

	6ES7328-0AA00-7AA0 SIMATIC S7-300, ФРОНТАЛЬНАЯ ДВЕРЦА ДЛЯ 32-КАНАЛЬНЫХ МОДУЛЕЙ, ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ ПРОВОДНИКИ СЕЧЕНИЕМ 1.3 КВ.ММ 16 AWG, УПАКОВКА ИЗ 5 ШТУК Packaging Quantity (piece): 5
	6ES7390-0AA00-0AA0 SIMATIC S7-300, ЗАПАСНОЙ ШИННЫЙ СОЕДИНИТЕЛЬ
	6ES7392-1BJ00-0AA0 SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
	6ES7392-1BJ00-1AB0 SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 20-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 100
	6ES7392-1BM01-0AA0 SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
	6ES7392-1BM01-1AB0 SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 40-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 100
	6ES7392-2XX00-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7392-2XX10-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7392-2XY00-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7392-2XY10-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК 32-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7998-8XC01-8YE0 КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET

Обзор

Модули вывода дискретных сигналов
Для подключения соленоидных вентилей, контакторов, маломощных двигателей, индикаторных ламп и магнитных пускателей

SIPLUS SM 322	16 DO
Заказной номер	6AG1 322-1BH01-2AA0
Заказной номер базового модуля	6ES7 322-1BH01-0AA0
Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
Технические данные	Идентичны техническим данным базового модуля.

SIPLUS SM 322	8 DO
Заказной номер	6AG1 322-8BF00-2AB0
Заказной номер базового модуля	6ES7 322-8BF00-0AB0
Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть
Технические данные	Идентичны техническим данным базового модуля.

SIPLUS SM 322	16 DO – =48 ... 125 В
Заказной номер	6AG1 322-1CF00-2AA0
Заказной номер базового модуля	6ES7 322-1CF00-0AA0
Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть
Технические данные	Идентичны техническим данным базового модуля.

SIPLUS SM 322	8 DO – ~120/230 В
Заказной номер	6AG1 322-1FF01-2AA0
Заказной номер базового модуля	6ES7 322-1FF01-0AA0
Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть
Технические данные	Идентичны техническим данным базового модуля.

SIPLUS SM 322	8 RO
Заказной номер	6AG1 322-1HF10-2AA0
Заказной номер базового модуля	6ES7 322-1HF10-0AA0
Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть
Технические данные	Идентичны техническим данным базового модуля.

SIPLUS SM 322	32 DO	16 RO
Заказной номер	6AG1 322-1BL00-2AA0	6AG1 322-1HH01-2AA0
Заказной номер базового модуля	6ES7 322-1BL00-0AA0	6ES7 322-1HH01-0AA0
Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть	Есть
Технические данные	Идентичны техническим данным базовых модулей.

Область применения

Модули вывода дискретных сигналов выполняют преобразование внутренних логических сигналов контроллера в его выходные дискретные сигналы. Модули способны управлять задвижками, магнитными пускателями, сигнальными лампами и т.д.

Дизайн

Модули вывода дискретных сигналов характеризуются следующими показателями:

Компактное исполнение:
- Зеленые светодиоды индикации состояний выходных цепей.
- Штекер для установки фронтального соединителя, закрытый пластиковой защитной крышкой.
- Паз для установки этикетки с маркировкой внешних цепей.
- Два соединителя с тыльной стороны корпуса для подключения к внутренней шине S7-300/ ET 200M.

Простота установки:
- равноценность посадочных мест,
- адреса выходов определяется номером посадочного места модуля.

Удобство подключения внешних цепей через съемные фронтальные соединители.
Возможность использования большинства дискретных выходов для управления дискретными входами контроллера.

Функции

Модули SM 322 выполняют преобразование внутренних логических сигналов контроллера в его выходные дискретные сигналы.

При управлении цепями с низкими токами утечки (например дискретным входом IEC типа I), цепь нагрузки может коммутироваться таким образом, чтобы исключить формирование ложного сигнала включения.

Курсы валют

Каталог

Наши услуги

Преобразователи частоты

SIPLUS SM322 8 DO

Изделие: 6AG1322-8BF00-2AB0

Обзор

Область применения

Дизайн

Функции

Похожие товары

Наши услуги

Производители
