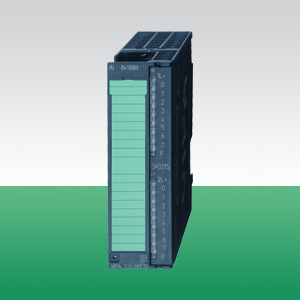

Модуль быстродействующих аналоговых входов для SPEED-шины AI 8x16Bit, ±20mA (возможно прерывание), 100μs
|
Наименование
|
SM 331S |
|
Тип
|
331-7AF70 |
|
Описание
|
Используется в системах VIPA 300S, на специальной быстрой шине SPEED7, для подключения датчиков температуры, уровня, давления, и других датчиков с аналоговым сигналом. |
|
Габаритные размеры,
В х Ш х Г, мм
|
40 mm x 125 mm x 120 mm |
|
Сайт производителя
|
www.vipa.de |
|
Монтаж
|
Профильная рейка 390-xxxx |
|
Температура окружающей среды
|
0 °C .. 60 °C |
|
Серия
|
300S |
|
Количество входов
|
8 |
|
Тип входного сигнала
|
-20мА .. +20мА |

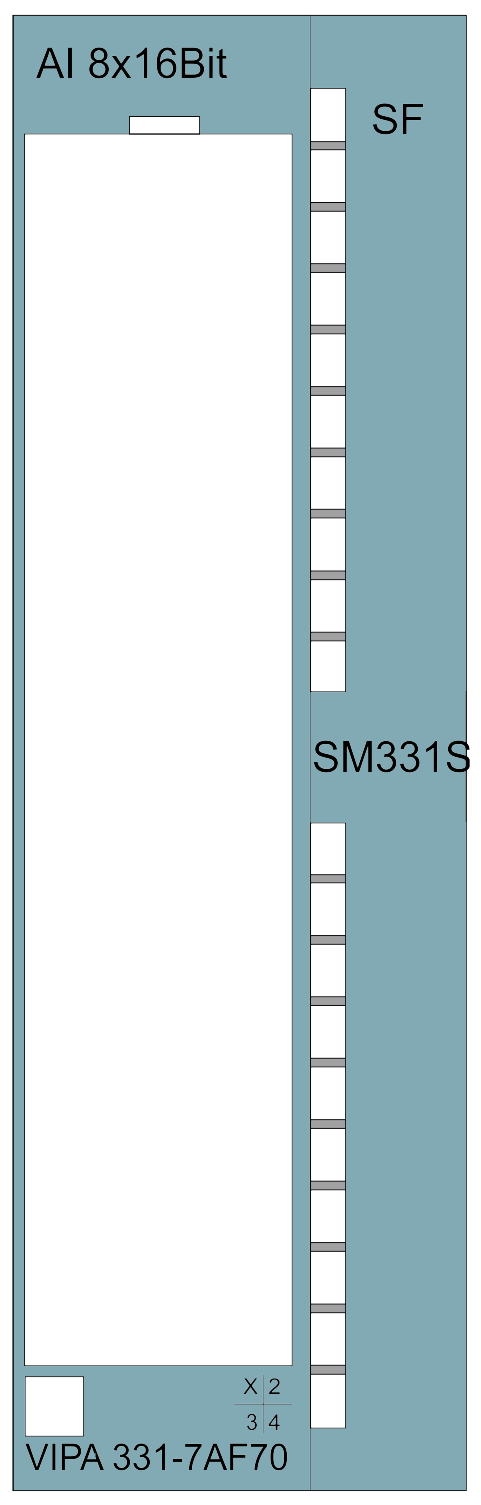

Pin assignment Circuit diagram Status monitor
| Pin | Assignment |
Connection |
331-7AF70 | LED | Description |
| 1 |
Power supply DC 24V |
 |
 |
SF | LED (red) |
| 2 |
+ Channel 0 |
Group error, ON as soon as a diagnostic entry is present |
|||
| 3 |
Ground Channel 0 |
||||
| 4 | + Channel 1 | ||||
| 5 | Ground Channel 1 | ||||
| 6 | + Channel 2 | ||||
| 7 |
Ground Channel 2 |
||||
| 8 | + Channel 3 | ||||
| 9 | Ground Channel 3 | ||||
| 10 | n.c. | ||||
| 11 | n.c. | ||||
| 12 | + Channel 4 | ||||
| 13 | Ground Channel 4 | ||||
| 14 | + Channel 5 | ||||
| 15 | Ground Channel 5 | ||||
| 16 | + Channel 6 | ||||
| 17 | Ground Channel 6 | ||||
| 18 | + Channel 7 | ||||
| 19 | Ground Channel 7 | ||||
| 20 |
Power supply Ground |
 |
Фронтальный соединитель для модулей серии 300S392-1AJ00 20 контактов с винтовыми клеммами |
| |
Фронтальный соединитель для модулей серии 300S392-1BJ00 20 контактов с пружинными клеммами |
 |
Фронтальный соединитель922-3BC50 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м |
| |
Фронтальный соединитель922-3BD20 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м |
|
Фронтальный соединитель922-3BF00 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м |
Order no. |
331-7AF70 |
| Type | SM 331S - SPEED-Bus |
General information |
|
| Note | - |
| Features | 8 inputs Current ±20 mA Oscilloscope-/FIFO function Interrupt parameterizable |
| SPEED-Bus |  |
Current consumption/power loss |
|
| Current consumption from backplane bus | 530 mA |
| Power loss | 4 W |
Technical data analog inputs |
|
| Number of inputs | 8 |
| Cable length, shielded | 50 m |
| Rated load voltage | DC 24 V |
| Current consumption from load voltage L+ (without load) | 62 mA |
| Voltage inputs | - |
| Min. input resistance (voltage range) | - |
| Input voltage ranges | - |
| Operational limit of voltage ranges | - |
| Operational limit of voltage ranges with SFU | - |
| Basic error limit voltage ranges | - |
| Basic error limit voltage ranges with SFU | - |
| Destruction limit current | - |
| Current inputs | |
| Max. input resistance (current range) | 100 Ω |
| Input current ranges | -20 mA ... +20 mA |
| Operational limit of current ranges | +/-0.6% |
| Operational limit of current ranges with SFU | - |
| Radical error limit current ranges with SFU | +/-0.4% |
| Radical error limit current ranges with SFU | - |
| Destruction limit current inputs (electrical current) | - |
| Destruction limit current inputs (voltage) | - |
| Resistance inputs | - |
| Resistance ranges | - |
| Operational limit of resistor ranges | - |
| Operational limit of resistor ranges with SFU | - |
| Basic error limit | - |
| Basic error limit with SFU | - |
| Destruction limit resistance inputs | - |
| Resistance thermometer inputs | - |
| Resistance thermometer ranges | - |
| Operational limit of resistance thermometer ranges | - |
| Operational limit of resistance thermometer ranges with SFU | - |
| Basic error limit thermoresistor ranges | - |
| Basic error limit thermoresistor ranges with SFU | - |
| Destruction limit resistance thermometer inputs | - |
| Thermocouple inputs | - |
| Thermocouple ranges | - |
| Operational limit of thermocouple ranges | - |
| Operational limit of thermocouple ranges with SFU | - |
| Basic error limit thermoelement ranges | - |
| Basic error limit thermoelement ranges with SFU | - |
| Destruction limit thermocouple inputs | - |
| Programmable temperature compensation | - |
| External temperature compensation | - |
| Internal temperature compensation | - |
| Internal temperature compensation | - |
| Technical unit of temperature measurement | - |
| Resolution in bit | 16 |
| Measurement principle | successive approximation |
| Basic conversion time | 25 µs all channels |
| Noise suppression for frequency | - |
| Initial data size | 16 Byte |
Status information, alarms, diagnostics |
|
| Status display | none |
| Interrupts | yes |
| Process alarm | yes, parameterizable |
| Diagnostic interrupt | yes, parameterizable |
| Diagnostic functions | yes |
| Diagnostics information read-out | possible |
| Supply voltage display | none |
| Group error display | red SF LED |
| Channel error display | none |
Isolation |
|
| Between channels | |
| Between channels of groups to | 1 |
| Between channels and backplane bus | |
| Between channels and power supply | |
| Max. potential difference between circuits | - |
| Max. potential difference between inputs (Ucm) | DC 30 V |
| Max. potential difference between Mana and Mintern (Uiso) | - |
| Max. potential difference between inputs and Mana (Ucm) | - |
| Max. potential difference between inputs and Mintern (Uiso) | DC 75 V/ AC 60 V |
| Max. potential difference between Mintern and outputs | - |
| Insulation tested with | DC 500 V |
Datasizes |
|
| Input bytes | 16 |
| Output bytes | 0 |
| Parameter bytes | 41 |
| Diagnostic bytes | 16 |
Housing |
|
| Material | PPE |
| Mounting | DIN rail SPEED-Bus |
Mechanical data |
|
| Dimensions (WxHxD) | 40 mm x 125 mm x 120 mm |
| Weight | 235 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
| Order no. | Name/Description | |
|---|---|---|
|
331-1KF01 |
SM 331 - Analog input␍ 8 inputs 13 bit Voltage, current Resistance Resistance thermometer |
 [Datasheet] [Manual] |
|
331-7AF70 |
SM 331S - Analog input FAST - SPEED-Bus␍ 8 inputs Current ±20 mA Oscilloscope-/FIFO function Interrupt parameterizable |
[Datasheet] [Manual] |
|
331-7BF70 |
SM 331S - Analog input FAST - SPEED-Bus 8 inputs Voltage ±10 V Oscilloscope-/FIFO-Function Interrupt parameterizable |
[Datasheet] [Manual] |
|
331-7KB01 |
SM 331 - Analog input␍ 2 inputs, in 1 group Voltage, current Resistance Resistance thermometer Thermocouples |
[Datasheet] [Manual] |
|
331-7KF01 |
SM 331 - Analog input␍ 8 inputs, in 4 groups Voltage, current Resistance Resitance thermometer Thermocouples |
[Datasheet] [Manual] |
|
332-5HB01 |
SM 332 - Analog output␍ 2 outputs Configurable Voltage, current |
[Datasheet] [Manual] |
|
332-5HD01 |
SM 332 - Analog output␍ 4 outputs Configurable Voltage, current |
[Datasheet] [Manual] [STP] |
|
334-0KE00 |
SM 334 - Analog in-/output 4 inputs, 2 outputs Configurable Resistance Voltage 0...10 V |
[Datasheet] [Manual] |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Изделие: 331-7KB01
2 канала, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
Изделие: 331-7KF01
8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
Изделие: 331-1KF01
8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления Pt и Ni (требуется 40-контактный фронтальный соединитель, заказывается отдельно)
Изделие: 331-7BF70
Для шины SPEED-Bus, 8 индивидуально изолированных каналов, 16 разрядов, входной диапазон ±10 В, время преобразования 25 мкс (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
