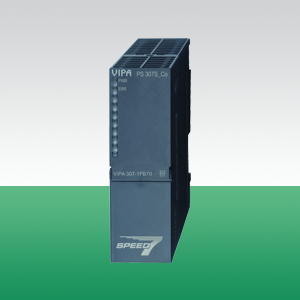

PS 307, AC 100/240V, DC 24V/10A

Изделие: 307-1FB70


Краткое описание:
Для шины SPEED-Bus. Только для совместного использования с CPU 317S. Выходной ток 5,5 A
Производитель: VIPA
Вес: 0.21 кг.
Розничная цена: 67815
БЫСТРЫЙ ЗАКАЗ

PS 307S 307-1FB70

Модуль питания AC 100/240V, DC 24 V, 5,5 A, для SPEED 7 шины

Наименование
 PS 307S
Тип
 307-1FB70
Описание

Используется в системах VIPA 300S для питания
процессорных модулей на SPEED 7 шине.
Габаритные размеры, В х Ш х Г, мм
 40 mm x 125 mm x 120 mm
Сайт производителя
 www.vipa.de
Монтаж
 Профильная рейка 390-xxxx
Температура окружающей среды
 0 °C .. 60 °C
Серия
 300S
Максимальный ток
 5,5A





Индикация состояния PS Модуль PS   Описание

PWR      Activated power supply by front side

SF           Error / Co Power Supply inactive
                On: If missing power supply of the CPU 317S, if
                wrong slot respectively if not mounted at SPEEDBus.

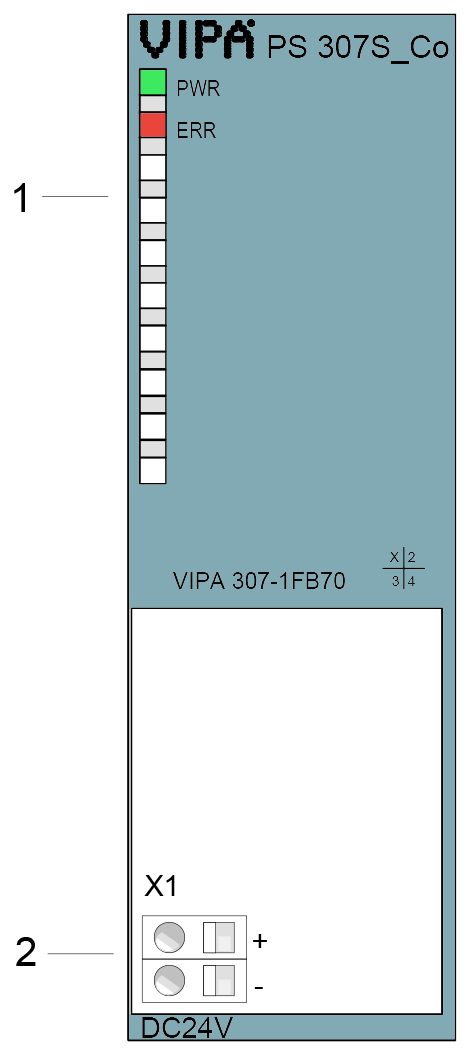

  1. LEDs status display

  2. Connector for DC 24V Power supply

Order no.

307-1FB70
Type PS 307S - SPEED-Bus

General information
Note -
Features Only for CPU 317S
Output current 5.5A
SPEED-Bus -

Technical data power supply
Input voltage (rated value) DC 24 V
Input voltage (permitted range) DC 20.4...28.8 V
Mains frequency (rated value) -
Mains frequency (permitted range) -
Input current (at 120 V) -
Input current (at 230 V) -
Inrush current (at 25 °C) 5 A
I²t 0.5 A²s
Power consumption typ. 36 W
Output voltage (rated value) 5.2 V
Output current (rated value) 5.5 A
Power supply parallel switchable -
Protect type short circuit (electr.), overload, over temperature (IP20)
Ripple of output voltage (max.), BW=20 MHz 150 mV
Efficiency typ. 90 %
Power loss typ. 6 W

Status information, alarms, diagnostics
Status display yes
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display green LED
Group error display red LED
Channel error display none

Housing
Material PPE / PA 6.6
Mounting DIN rail SPEED-Bus

Mechanical data
Dimensions (WxHxD) 40 mm x 125 mm x 120 mm
Weight 210 g

Environmental conditions
Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications
UL508 certification -
Order no.Name/Description

307-1BA00

 PS 307 - Power supply
Output current 2.5 A
Output voltage DC 24 V
AC 100...240 V without manual switch		  [Datasheet]
 [Manual]

307-1EA00

 PS 307 - Power supply
Output current 5 A
Output voltage DC 24 V
AC 120/230 V, 60/50 Hz switchable		  [Datasheet]
 [Manual]

307-1FB70

 PS 307S - Power supply - SPEED-Bus␍
Only for CPU 317S
Output current 5.5A		  [Datasheet]
 [Manual]

307-1KA00

 PS 307 - Power supply
Output current 10 A
Output voltage DC 24 V
AC 120/230 V, 60/50 Hz switchable		  [Datasheet]
 [Manual]

Полные аналоги модулей расширения и компонентов серии Simatic S7-300 компании Siemens.

Таблица компонентов VIPA, являющихся полными аналогами соответствующих изделий компании Siemens линейки SIMATIC S7-300. Полезно для специалистов, применяющих в своих проектах или эксплуатирующих на своих производствах контроллеры SIMATIC S7-300.

Заказной номер VIPA

Описание оборудования VIPA

Аналог из номенклатуры SIEMENS
Модули VIPA ввода-вывода серии 300S
321-1BH01 Модуль дискретного ввода SM 321, 16 каналов 24 В пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7321-1BH02-0AA0
321-1BL00 Модуль дискретного ввода SM 321, 32 канала 24 В пост. тока (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

6ES7321-1BL00-0AA0
321-1FH00 Модуль дискретного ввода SM 321, 16 каналов 120/230 В перем.тока

6ES7321-1FH00-0AA0
322-1BF01 Модуль дискретного вывода SM 322, 8 каналов 24 В/2 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BF01-0AA0
322-1BH01 Модуль дискретного вывода SM 322, 16 каналов 24 В/1 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BH01-0AA0
322-1BH41 Модуль дискретного вывода SM 322, 16 каналов 24 В/2 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BH01-0AA0
322-1BL00 Модуль дискретного вывода SM 322, 32 канала 24 В/1 А пост. тока, 4 группы (требуется 40- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BL00-0AA0
322-1HH00 Модуль дискретного вывода SM 322, 16 релейных каналов, коммутируемое напряжение 30 В пост. тока/230 В перем. тока, ток нагрузки 5 А, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1HH01-0AA0
322-5FF00 Модуль дискретного вывода SM 322, 8 индивидуально изолированных каналов, коммутируемое напряжение 120/230 В перем. тока, ток нагрузки 2 А, задание безопасного состояния (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7322-5FF00-0AB0
323-1BH01 Модуль дискретного ввода-вывода SM 323, 8 каналов дискретного ввода 24 В пост. тока, 8 каналов дискретного вывода 24 В/0,5 А пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7323-1BH01-0AA0
323-1BL00 Модуль дискретного ввода-вывода SM 323, 16 входных каналов 24 В пост. тока, 16 выходных каналов 24 В/1 А пост. тока (требуется 40- контактный фронтальный соединитель,
заказывается отдельно)

6ES7323-1BL00-0AA0
331-1KF01 Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления Pt и Ni (требуется 40-контактный фронтальный
соединитель, заказывается отдельно)

6ES7331-1KF02-0AB0
331-7KB01 Модуль аналогового ввода SM 331, 2 канала, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7331-7KB02-0AB0
331-7KF01 Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7331-7KF02-0AB0
332-5HB01 Модуль аналогового вывода SM 332, 2 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7332-5HB01-0AB0
332-5HD01 Модуль аналогового вывода SM 332, 4 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7332-5HD01-0AB0
334-0KE00 Модуль аналогового ввода-вывода SM 334, 4 канала ввода (Pt100), 2 канала вывода 0...10 В (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7334-0KE00-0AB0

Компоненты VIPA для System 300S
307-1BA00 Блок питания PS 307, вход 100...240 В перем.
тока, выход 24 В/2,5 А пост. тока		 6ES7307-1BA01-0AA0
307-1EA00 Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/5 А пост. тока 6ES7307-1EA01-0AA0
307-1KA00 Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/10 А пост. тока 6ES7307-1KA02-0AA0
390-1AB60 Профильная монтажная шина S7-300, длина 160 мм 6ES7390-1AB60-0AA0
390-1AE80 Профильная монтажная шина S7-300, длина 482 мм 6ES7390-1AE80-0AA0
390-1AF30 Профильная монтажная шина S7-300, длина 530 мм 6ES7390-1AF30-0AA0
390-1AJ30 Профильная монтажная шина S7-300, длина 830 мм 6ES7390-1AJ30-0AA0
390-1BC00 Профильная монтажная шина S7-300, длина 2000 мм 6ES7390-1BC00-0AA0
390-9AB60 Профильная монтажная шина S7-300, длина 160 мм, 100 штук 6ES7390-1AB60-0AA0
390-9AE80 Профильная монтажная шина S7-300, длина 482 мм, 32 штуки 6ES7390-1AE80-0AA0
390-9AF30 Профильная монтажная шина S7-300, длина 530 мм, 32 штуки 6ES7390-1AF30-0AA0
390-9AJ30 Профильная монтажная шина S7-300, длина 830 мм, 20 штук 6ES7390-1AJ30-0AA0
390-9BC00 Профильная монтажная шина S7-300, длина 2000
мм, 10 штук		 6ES7390-1BC00-0AA0
392-1AJ00 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами 6ES7392-1AJ00-0AA0
392-1AM00 Фронтальный соединитель для модулей серии
300S, 40 контактов с винтовыми клеммами		 6ES7392-1AM00-0AA0
922-3BC50 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 2,5м 6ES7922-3BC50-0AB0
922-3BD20 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 3,2м 6ES7922-3BD20-0AB0
922-3BF00 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 5м 6ES7922-3BF00-0AB0
922-6BC50 Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 2,5м 6ES7922-3BC50-0AC0
922-6BD20 Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 3,2м 6ES7922-3BD20-0AC0
922-6BF00 Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 5м 6ES7922-3BF00-0AC0
Компоненты VIPA для сетей PROFIBUS DP
830-0LC00

Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 100 м

 6XV1830-0ET10
830-0LD00 Стандартный кабель PROFIBUS для быстрого
монтажа (FC), стационарная прокладка, длина 200 м		 6XV1830-0ET20
830-0LE00 Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 500 м 6XV1830-0ET50
830-0LF00 Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 1000 м 6XV1830-0EU10
972-0DP01 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90° 6ES7972-0BA52-0XA0
972-0DP10 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы 6ES7972-0BA52-0XA0
972-0DP01 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90° 6ES7972-0BB52-0XA0
972-0DP10 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы 6ES7972-0BB52-0XA0
972-0DP20 Соединитель EasyConn PB 45° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы 6ES7972-0BA60-0XA0
972-0DP20 Соединитель EasyConn PB 45° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы 6ES7972-0BB60-0XA0
972-0DP30 Соединитель EasyConn PB 0° для шины PROFIBUS, терминальный резистор с переключателем, осевой отвод кабеля, диагностические индикаторы 6GK1500-0FC10
