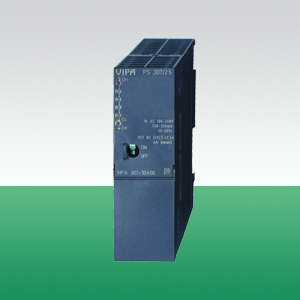

PS 307, DC 24 V/2,5 A, AC 100…240 V

Изделие: 307-1BA00


Краткое описание:
Вход 100...240 В перем. тока, выход 24 В/2,5 А пост. тока
Производитель: VIPA
Вес: 0.31 кг.
Розничная цена: 43977
БЫСТРЫЙ ЗАКАЗ

PS 307 307-1BA00

Модуль питания AC 100/240V, DC 24 V, 2,5 A

Наименование
 PS 307
Тип
 307-1BA00
Описание

Используется в системах VIPA 300S для питания процессорных модулей.
Габаритные размеры, В х Ш х Г, мм
 40 mm x 125 mm x 120 mm
Сайт производителя
 www.vipa.de
Монтаж
 Профильная рейка 390-xxxx
Температура окружающей среды
 0 °C .. 60 °C
Серия
 300S
Максимальный ток
 2,5A

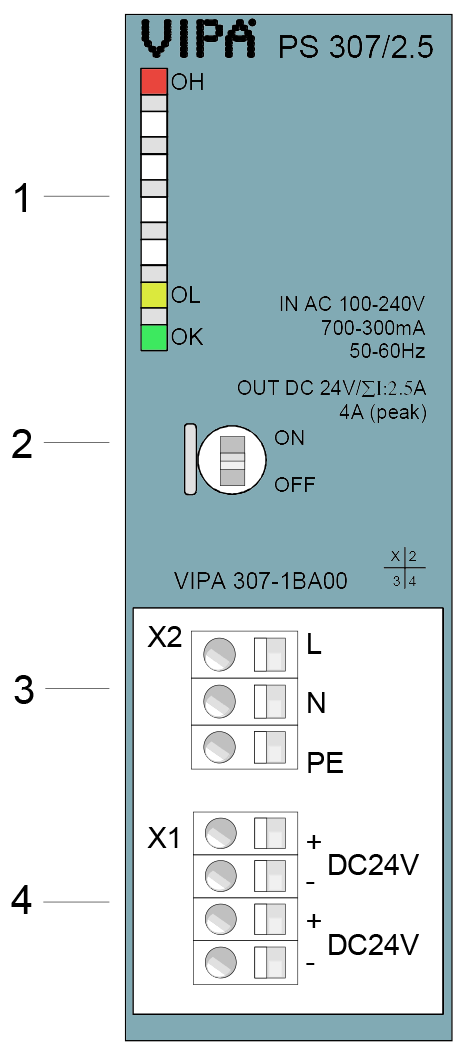

Индикация состояния PS Модуль PS   Описание

OH       Overheat: blinks when overheated

OL        Overload: blinks when the total electricity exceeds
              the allowed maximum total electricity of app. 4A.

OK       blinks when there is no error and the DC24Vvoltage
              supply is present.


  1. Status LED
  2. ON/OFF switch
  3. AC IN 100 ... 240V
  4. DC OUT 24V, 2.5A



Order no.

307-1BA00
Type PS 307

General information
Note -
Features Output current 2.5 A
Output voltage DC 24 V
AC 100...240 V without manual switch
SPEED-Bus -

Technical data power supply
Input voltage (rated value) AC 100...240 V
Input voltage (permitted range) AC 100...240 V
Mains frequency (rated value) 50...60 Hz
Mains frequency (permitted range) 47...63 Hz
Input current (at 120 V) 0.58 A
Input current (at 230 V) 0.29 A
Inrush current (at 25 °C) 30 A
I²t 1 A²s
Power consumption typ. 67 W
Output voltage (rated value) 24 V
Output current (rated value) 2.5 A
Power supply parallel switchable -
Protect type short circuits, overload, vacancy, over temperature (IP20)
Ripple of output voltage (max.), BW=20 MHz 150 mV
Efficiency typ. 90 %
Power loss typ. 6 W

Status information, alarms, diagnostics
Status display yes
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display none
Group error display none
Channel error display none

Housing
Material PPE
Mounting Rail System 300

Mechanical data
Dimensions (WxHxD) 40 mm x 125 mm x 120 mm
Weight 310 g

Environmental conditions
Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications
UL508 certification -
Order no.Name/Description

307-1BA00

 PS 307 - Power supply
Output current 2.5 A
Output voltage DC 24 V
AC 100...240 V without manual switch		  [Datasheet]
 [Manual]

307-1EA00

 PS 307 - Power supply
Output current 5 A
Output voltage DC 24 V
AC 120/230 V, 60/50 Hz switchable		  [Datasheet]
 [Manual]

307-1FB70

 PS 307S - Power supply - SPEED-Bus␍
Only for CPU 317S
Output current 5.5A		  [Datasheet]
 [Manual]

307-1KA00

 PS 307 - Power supply
Output current 10 A
Output voltage DC 24 V
AC 120/230 V, 60/50 Hz switchable		  [Datasheet]
 [Manual]

Полные аналоги модулей расширения и компонентов серии Simatic S7-300 компании Siemens.

Таблица компонентов VIPA, являющихся полными аналогами соответствующих изделий компании Siemens линейки SIMATIC S7-300. Полезно для специалистов, применяющих в своих проектах или эксплуатирующих на своих производствах контроллеры SIMATIC S7-300.

Заказной номер VIPA

Описание оборудования VIPA

Аналог из номенклатуры SIEMENS
Модули VIPA ввода-вывода серии 300S

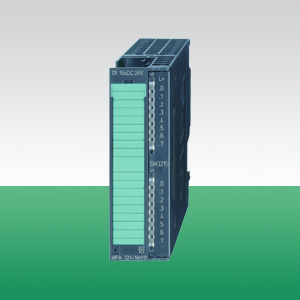

321-1BH01 Модуль дискретного ввода SM 321, 16 каналов 24 В пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7321-1BH02-0AA0
321-1BL00 Модуль дискретного ввода SM 321, 32 канала 24 В пост. тока (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

6ES7321-1BL00-0AA0
321-1FH00 Модуль дискретного ввода SM 321, 16 каналов 120/230 В перем.тока

6ES7321-1FH00-0AA0
322-1BF01 Модуль дискретного вывода SM 322, 8 каналов 24 В/2 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BF01-0AA0
322-1BH01 Модуль дискретного вывода SM 322, 16 каналов 24 В/1 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BH01-0AA0
322-1BH41 Модуль дискретного вывода SM 322, 16 каналов 24 В/2 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BH01-0AA0
322-1BL00 Модуль дискретного вывода SM 322, 32 канала 24 В/1 А пост. тока, 4 группы (требуется 40- контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1BL00-0AA0
322-1HH00 Модуль дискретного вывода SM 322, 16 релейных каналов, коммутируемое напряжение 30 В пост. тока/230 В перем. тока, ток нагрузки 5 А, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7322-1HH01-0AA0
322-5FF00 Модуль дискретного вывода SM 322, 8 индивидуально изолированных каналов, коммутируемое напряжение 120/230 В перем. тока, ток нагрузки 2 А, задание безопасного состояния (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7322-5FF00-0AB0
323-1BH01 Модуль дискретного ввода-вывода SM 323, 8 каналов дискретного ввода 24 В пост. тока, 8 каналов дискретного вывода 24 В/0,5 А пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7323-1BH01-0AA0
323-1BL00 Модуль дискретного ввода-вывода SM 323, 16 входных каналов 24 В пост. тока, 16 выходных каналов 24 В/1 А пост. тока (требуется 40- контактный фронтальный соединитель,
заказывается отдельно)

6ES7323-1BL00-0AA0
331-1KF01 Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления Pt и Ni (требуется 40-контактный фронтальный
соединитель, заказывается отдельно)

6ES7331-1KF02-0AB0
331-7KB01 Модуль аналогового ввода SM 331, 2 канала, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7331-7KB02-0AB0
331-7KF01 Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7331-7KF02-0AB0
332-5HB01 Модуль аналогового вывода SM 332, 2 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7332-5HB01-0AB0
332-5HD01 Модуль аналогового вывода SM 332, 4 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7332-5HD01-0AB0
334-0KE00 Модуль аналогового ввода-вывода SM 334, 4 канала ввода (Pt100), 2 канала вывода 0...10 В (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

6ES7334-0KE00-0AB0

Компоненты VIPA для System 300S
307-1BA00 Блок питания PS 307, вход 100...240 В перем.
тока, выход 24 В/2,5 А пост. тока		 6ES7307-1BA01-0AA0
307-1EA00 Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/5 А пост. тока 6ES7307-1EA01-0AA0
307-1KA00 Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/10 А пост. тока 6ES7307-1KA02-0AA0
390-1AB60 Профильная монтажная шина S7-300, длина 160 мм 6ES7390-1AB60-0AA0
390-1AE80 Профильная монтажная шина S7-300, длина 482 мм 6ES7390-1AE80-0AA0
390-1AF30 Профильная монтажная шина S7-300, длина 530 мм 6ES7390-1AF30-0AA0
390-1AJ30 Профильная монтажная шина S7-300, длина 830 мм 6ES7390-1AJ30-0AA0
390-1BC00 Профильная монтажная шина S7-300, длина 2000 мм 6ES7390-1BC00-0AA0
390-9AB60 Профильная монтажная шина S7-300, длина 160 мм, 100 штук 6ES7390-1AB60-0AA0
390-9AE80 Профильная монтажная шина S7-300, длина 482 мм, 32 штуки 6ES7390-1AE80-0AA0
390-9AF30 Профильная монтажная шина S7-300, длина 530 мм, 32 штуки 6ES7390-1AF30-0AA0
390-9AJ30 Профильная монтажная шина S7-300, длина 830 мм, 20 штук 6ES7390-1AJ30-0AA0
390-9BC00 Профильная монтажная шина S7-300, длина 2000
мм, 10 штук		 6ES7390-1BC00-0AA0
392-1AJ00 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами 6ES7392-1AJ00-0AA0

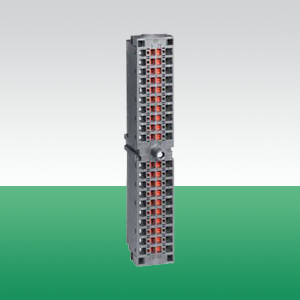

392-1AM00 Фронтальный соединитель для модулей серии
300S, 40 контактов с винтовыми клеммами		 6ES7392-1AM00-0AA0
922-3BC50 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 2,5м 6ES7922-3BC50-0AB0
922-3BD20 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 3,2м 6ES7922-3BD20-0AB0
922-3BF00 Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 5м 6ES7922-3BF00-0AB0
922-6BC50 Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 2,5м 6ES7922-3BC50-0AC0
922-6BD20 Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 3,2м 6ES7922-3BD20-0AC0
922-6BF00 Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 5м 6ES7922-3BF00-0AC0
Компоненты VIPA для сетей PROFIBUS DP
830-0LC00

Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 100 м

 6XV1830-0ET10
830-0LD00 Стандартный кабель PROFIBUS для быстрого
монтажа (FC), стационарная прокладка, длина 200 м		 6XV1830-0ET20
830-0LE00 Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 500 м 6XV1830-0ET50
830-0LF00 Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 1000 м 6XV1830-0EU10

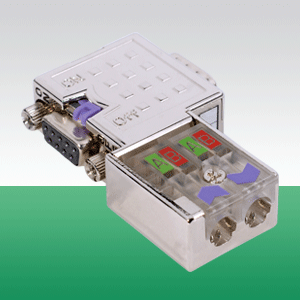

972-0DP01 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90° 6ES7972-0BA52-0XA0
972-0DP10 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы 6ES7972-0BA52-0XA0
972-0DP01 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90° 6ES7972-0BB52-0XA0
972-0DP10 Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы 6ES7972-0BB52-0XA0
972-0DP20 Соединитель EasyConn PB 45° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы 6ES7972-0BA60-0XA0
972-0DP20 Соединитель EasyConn PB 45° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы 6ES7972-0BB60-0XA0
972-0DP30 Соединитель EasyConn PB 0° для шины PROFIBUS, терминальный резистор с переключателем, осевой отвод кабеля, диагностические индикаторы 6GK1500-0FC10
