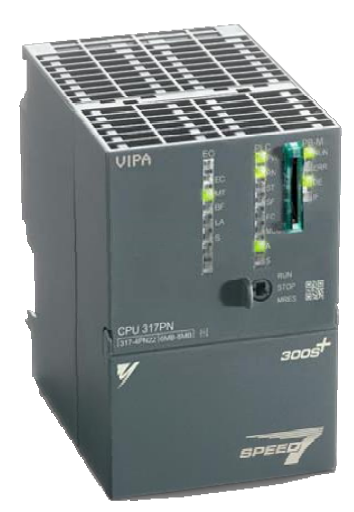

VIPA GmbH осуществила модернизацию процессорных модулей серии 300S.


VIPA GmbH осуществила модернизацию процессорных модулей серии300S. Результатом этого является новая серия 300S+, которая получила увеличенный объем памяти, дополнительную поддержку карт памятиSD, а также включенный в комплект поставки фронтальный соединитель в моделях исполнения Compact и при этом без какого-либо увеличения цены. Новые модели в большинстве случаев могут быть использованы для замены снимаемых с производства по принципу "один-в-один". Но иногда может потребоваться внесение изменений в конфигурацию оборудования проекта.

Серия 300S+ на базе технологии SPEED7 является одной из самых  производительных и эффективных в применении промышленных систем  управления в своем классе.

Производительность и область применения.
Обладая высочайшим быстродействием, ПЛК серии 300S+ обеспечивают очень короткий цикл выполнения программы и, соответственно, очень высокую скорость реакции всей системы управления. Все это позволяет использовать их для реализации комплексных систем автоматизации среднего и верхнего уровня сложности для обрабатывающих и перерабатывающих отраслей промышленности.

Уникальная система организации памяти.
Загрузочная и рабочая память в процессорных модулях является встроенной. При необходимости объем рабочей памяти в зависимости от модели может быть расширен до 8 Мбайт может быть расширен с помощью карт VIPA MCC (Memory Configuration Card). Для резервного хранения программ и данных могут использоваться обычные карты памяти MMC и SD.

Обмен данными.
Все процессорные модули 300S+ имеют порты MPI и Ethernet PG/OP, которые могут использоваться для программирования контроллера, организации обмена данными с па-нелями оператора, SCADA-cистемой или другими контролерами. Также в них всегда есть универсальный параметрируемый порт RS-485 с функциями PROFIBUS DP и PtP (протоколы ASCII, Modbus RTU/ASCII, USS, STX/ETX, 3964(R) и RK512).

Компактные ПЛК.
Процессорные модули класса Compact имеют встроенные каналы ввода-вывода и поэтому идеально подходят для реализации бюджетных систем управления.

Фронтальные соединители с проводным жгутом.

Фронтальные соединителеи на 20 и 40 контактов для модулей серии 300S+ с уже смонтированным на заводе проводным жгутом позволяют избавить могнтажников от рутинной работы по нарезке, зачистке и подключению проводов на стадии сборки и монтажа системы управления. Длина жгута может быть 2,5 м, 3,2 м и 5,0 м. Провода в жгуте имеют сечение 0,5 мм2 Дополнительная защитная оплетка для первых 30 см жгута со стороны соединителя обеспечивает монтажу аккуратный и упорядоченный вид. Каждый провод жгута имеет четкую маркировку с указанием номера контакта фронтального соедини-теля, к которому он подключен.

 Шина SPEED-Bus  Интерфейсы  Управление памятью

Дополнительная параллельная сис-темная шина для установки скоростных сигнальных модулей и коммуникационных процессоров (в ЦПУ 314ST и всех ЦПУ 317). Встроенные интерфейсы MPI, RS-485 (PtP или PROFIBUS DP) и Ethernet PG/OP во всех процессор-ных модулях. Возможность увеличения объема рабочей памяти контроллера с помощью конфигурационных карт VIPA MCC без замены модуля ЦПУ.
Производительность Программирование Совместимость

Высочайшая производительность благодаря использованию специ-ализированного микропроцессора SPEED7.

Программирование с помощью ПО SPEED7 Studio или аналогичных инижиниринговых пакетов других производителей.

Возможность комбинирования в одном ПЛК модулей VIPA и Siemens на шине V-bus.



Стандартные ЦПУ VIPA 300S+

Модуль ЦПУ 300S+  314SE/DPS  314SB/DPM  315SB/DPM  317SE/DPM  315SN/NET   317SN/NET

315SN/PN
ECO

315SN/PN   317SN/PN
Номер для заказа  314-2BG23  314-2AG23  315-2AG23  317-2AJ23  315-4NE23   317-4NE23 315-4PN43  315-4PN23  317-4PN23
Рабочая память, кбайт 256-1024 512-1024 1024-4096  4096-8192  1024-4096  4096-8192  512-1024  1024-4096  4096-8192
Загрузочная память, кбайт 1024 1024 4096  8192  4096  8192  1024 4096  8192
Шина SPEED-Bus - - - yes - yes - - yes
Порт Ethernet PG/OP  yes yes  yes yes yes yes yes yes yes
Встроенный комм.
процессор Ethernet
 -  - yes yes yes yes yes
PROFINET I/O  -  -  -  - yes yes yes
Порт RS-485  2 2
PROFIBUS DP
Ведущий
- yes  yes  yes  yes yes  - yes  yes
PROFIBUS DP
Ведомый
yes  yes yes  yes  yes  yes  yes  yes
Последов.
протоколы
MPI, ASCII, STX/ETX, 3964(R), USS Master, Modbus RTU (ведущий/ведомый)
Кол-во модулей
расширения (макс.)
32 32  32  32  32  32  32  32  32



ЦПУ VIPA 300S+ Compact

Модуль ЦПУ 300S+ Compact 312SC 313SC 313SC/DPM  314ST/DPM  314SC/DPM
Номер для заказа  312-5BE23  313-5BF23 313-6CF23 314-6CF23  314-6CG23
Рабочая память, кбайт 128-1024 256-1024 256-1024  512-2048  512-2048
Загрузочная память, кбайт 1024 1024 1024  2048 2024
Шина SPEED-Bus - - - yes -
Порт Ethernet PG/OP  yes yes  yes yes yes
Встроенный комм.
процессор Ethernet
 -  - -
PROFINET I/O  -  -  -
Порт RS-485  2
PROFIBUS DP
Ведущий
- - yes  yes  yes
PROFIBUS DP
Ведомый
- - yes  yes  yes
Последов.
протоколы
MPI, ASCII, STX/ETX, 3964(R), USS Master, Modbus RTU (ведущий/ведомый)
DI / DO / DIO 16 / 8 / - 24 / 16 / - 16 / 16 / - 8 / 8 / - 24 / 16 / 8
AI / AO / Pt100 - / - / - 4 / 2 / 1 - / - / - 4 / 2 / 1 4 / 2 / 1

Счетчик / ШИМ/
Частотомер

2 / 2 / 2 3 / 3 / 3 3 / 3 / 3 4 / - / - 4 / 4 / 4
Кол-во модулей
расширения (макс.)
8 8 8 32  8



Преимущества новых модулей:

  • По-прежнему имеется поддержка картMMC и MCC;
  • Введена поддержка карт формата SD;
  • Увеличенный в два раза объем памяти (и рабочей, и загрузочной);
  • В комплект поставки процессорных модулей Compact фронтальный соединитель уже входит в комплект поставки;
  • Улучшенная версия встроенной веб-страницы (только чтение) с хорошо структурированной информацией;
  • QR-код на передней панели, содержащий заказной и серийный номера, для упрощения идентификации (снятие модуля с рейки не требуется);
  • Все модули совместимы сTIA Portal;
  • Долговременная доступность запасных частей.
