ТОО "Kagazy Recycling". Реконструкция системы управления.


Объект: ТОО "Kagazy Recycling"

Модернизация программного обеспечения и оборудования действующей системы визуализации SCADA для управления технологическим потоком БДМ-2 и УПМ-2.

Общая информация.

Для управления технологическим потоком БДМ-2 и УПМ-2 применены автоматизированные рабочие места (АРМ) оператора в количестве 4-х мест. При разработке АРМ для управления технологическим оборудованием как правило используют SCADA-системы.
SCADA системы - это широкий спектр аппаратуры и программного обеспечения, позволяющий создавать эффективные системы человеко-машинного интерфейса обеспечивающие взаимодействие человека-оператора с управляемыми им машинами.

Основные критерии на проведение модернизации.

Решение о проведении модернизации программного обеспечения и оборудования действующей системы визуализации SCADA для управления технологическим потоком БДМ-2 и УПМ-2 было обусловлено целым рядом причин. Приведём и кратко охарактеризуем основные из этих причин.
1. Систематические отказы как программного обеспечения, так и аппаратной части. В совокупности с отсутствием полноценного возобновляемого ЗИП оборудования они приводят к временным остановкам производства.

2. Трудности с кадрами технического обслуживания системы управления. Необходимы специалисты, поддерживающие старые технологии. В особенности это касается программирования старых SCADA-систем.

3. Трудности изменения технологии производства и модернизации оборудования. Быстро меняющийся рынок постоянно выдвигает новые требования как количеству, так и качеству выпускаемой продукции, что приводит к необходимости модернизации технологии производства. Это, в свою очередь, влечёт за собой необходимость корректировки прикладного программного обеспечения SCADA-системы, что чаще всего выполнить не получается или велика вероятность ошибок ПО, разрабатываемого по устаревшим канонам программирования и на устаревших средствах проектирования, поэтому любая корректировка старого ПО может повлечь за собой остановки производства и экономические потери. При замене электрооборудования и модернизации схемы управления с внедрением новых современных интеллектуальных устройств измерения, также возникает необходимость корректировки технического и программного обеспечения.

4. Используемая заказчиком SCADA-система ControlWeb (последнее обновление более 10 лет назад) считается устаревшей системой, так как поддерживает стабильную работу только на операционных система Windows 2000 и Windows XP, которые в свою очередь уже в ряде случаев НЕ поддерживают ныне выпускаемое аппаратное обеспечение. Помимо этого, SCADA-система ControlWeb, имеет специфическую систему лицензирования, которая «привязывает» каждую копию программы к аппаратному обеспечению компьютера, и относительно этого формирует запрос на активацию. Количество активаций каждой копии SCADA-системы ControlWeb ограниченно, и составляет 10 активаций. Так как, АРМ оператора системы управления БДМ-2 были спроектированы с использованием обычных (непромышленных) ПК, то и выход из строя элементов аппаратного обеспечения этих ПК происходит довольно часто.

5. Существующая SCADA не имеет системы резервирования, и при зависании единственной серверной станции – операторы теряют возможность управлять процессом БДМ-2 и УПМ-2.


Для предотвращения незапланированного длительного останова БДМ-2 из-за выхода из строя SCADA-системы, а также для стабильной долговременной работы SCADA-системы с возможностью будущего расширения, компанией ТОО «Control Link» были выполнены следующие работы:
1. Модернизация аппаратной части автоматизированных рабочих мест (АРМ) оператора, используя современные промышленные персональные компьютеры. Поставка и внедрение централизованной системы сбора и обработки данных с функциями резервирования данных, постоянной диагностикой аппаратной части и повышенной отказоустойчивостью.
2. Разработка визуального ряда экранов и преобразование программного кода визуализации существующей SCADA-системы ControlWeb в синтаксис SCADA-системы WinCC, которая на данный момент является широко распространенной и имеет техническую поддержку.

Объем выполненых работ в рамках проведения модернизации на объекте.

Произведена поставка оборудувания в следующем комплекте:

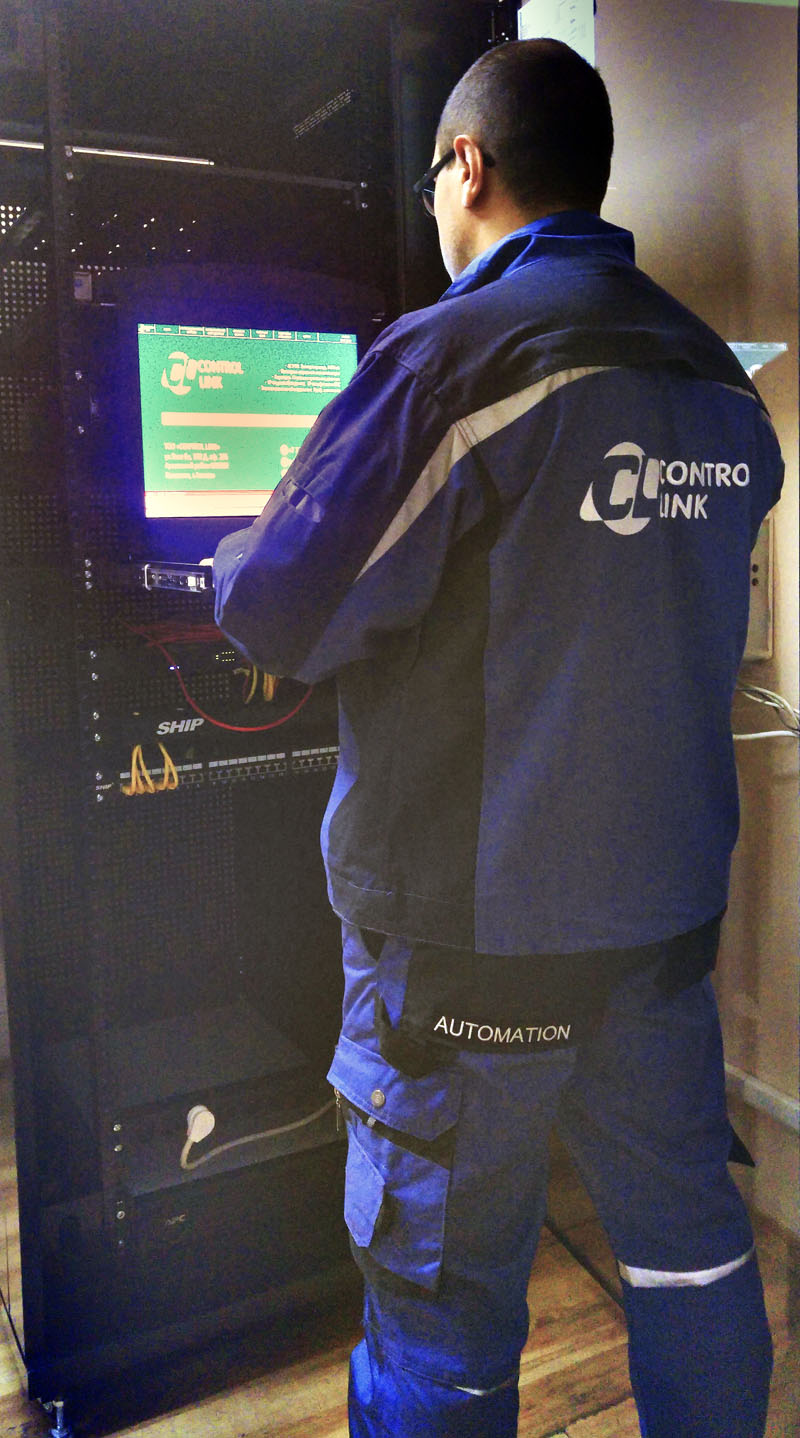

Серверная станция №1 в составе:

Серверная стойка 42U

Сервер на базе HPE ProLiant DL360 Generation9 (Gen9), формат 1U 19'', процессор Intel Xeon, ОЗУ: 16Гб (минимум), 4 слота для HDD-дисков, поддержка RAID 10, горячая замена жестких дисков без извлечения сервера из стойки, 3 сетевых карты, DVD-RW-привод. Поддержка самодиагностики всех аппаратных систем с функцией уведомлений о неисправности.

Инженерная станция на базе HP T520 для обслуживающего персонала.

Активное и пасивное сетевое оборудование:

Управляемые коммутаторы ZYXEL GS2200-24

Роутер

Патч панели

Оборудование электропитания и прочее:

APC Smart-UPS RT 3000 ВА для серверной стойки.

Сетевые фильтры 1U на 8 розеток.

Система вентиляции.

KVM-консоль.


Серверная станция №2 в составе:

Серверная стойка 42U

Сервер, на базе HPE ProLiant DL360 Generation9 (Gen9), формат 1U 19'', процессор Intel Xeon, ОЗУ: 16Гб (минимум), 4 слота для HDD-дисков, поддержка RAID 10, горячая замена жестких дисков без извлечения сервера из стойки, 3 сетевых карты, DVD-RW-привод. Поддержка самодиагностики всех аппаратных систем с функцией уведомлений о неисправности.

Активное и пасивное сетевое оборудование:

Управляемые коммутаторы ZYXEL GS2200-24

Патч панели

Оборудование электропитания и прочее:

APC Smart-UPS RT 3000 ВА для серверной стойки.

Сетевые фильтры 1U на 8 розеток.

Система вентиляции.



Поставка 4-ех автоматизированных рабочих мест (АРМ) оператора.

Поставленные АРМ объединяют в себе программно-аппаратные средства, обеспечивающие взаимодействие человека с компьютером, предоставляет возможность ввода информации и её вывод на экран монитора.  В данной реализации применена клиент-серверная конфигурации системы.

В целях значительного увеличения надежности системы организованна параллельная работа двух серверов с функцией взаимного мониторинга. Каждая из двух серверных станций работает автономно, имеет собственный канал связи с ПЛК и ведет свои архивы. При сбое в работе одной серверной станции производится автоматическое переключение клиентов на работающий сервер, тем самым обеспечивается непрерывная работа оперативного управления посредством автоматизированных рабочих мест оператора.

Так же в онлайн режиме производится синхронизация внутренних тегов, архивов пользователя и сообщений.

Для взаимного мониторинга серверных станций выделен отдельный Ethernet канал.

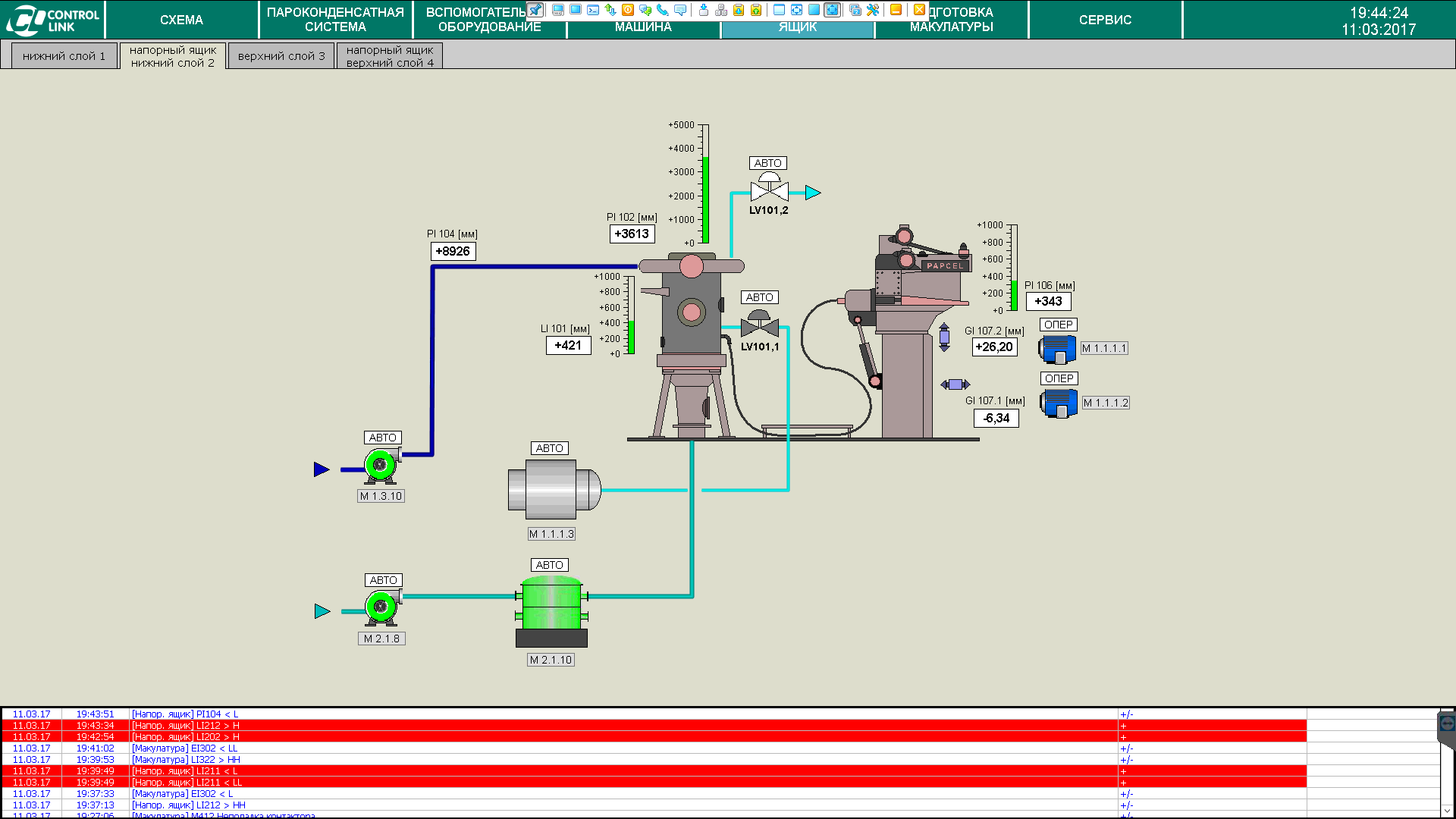

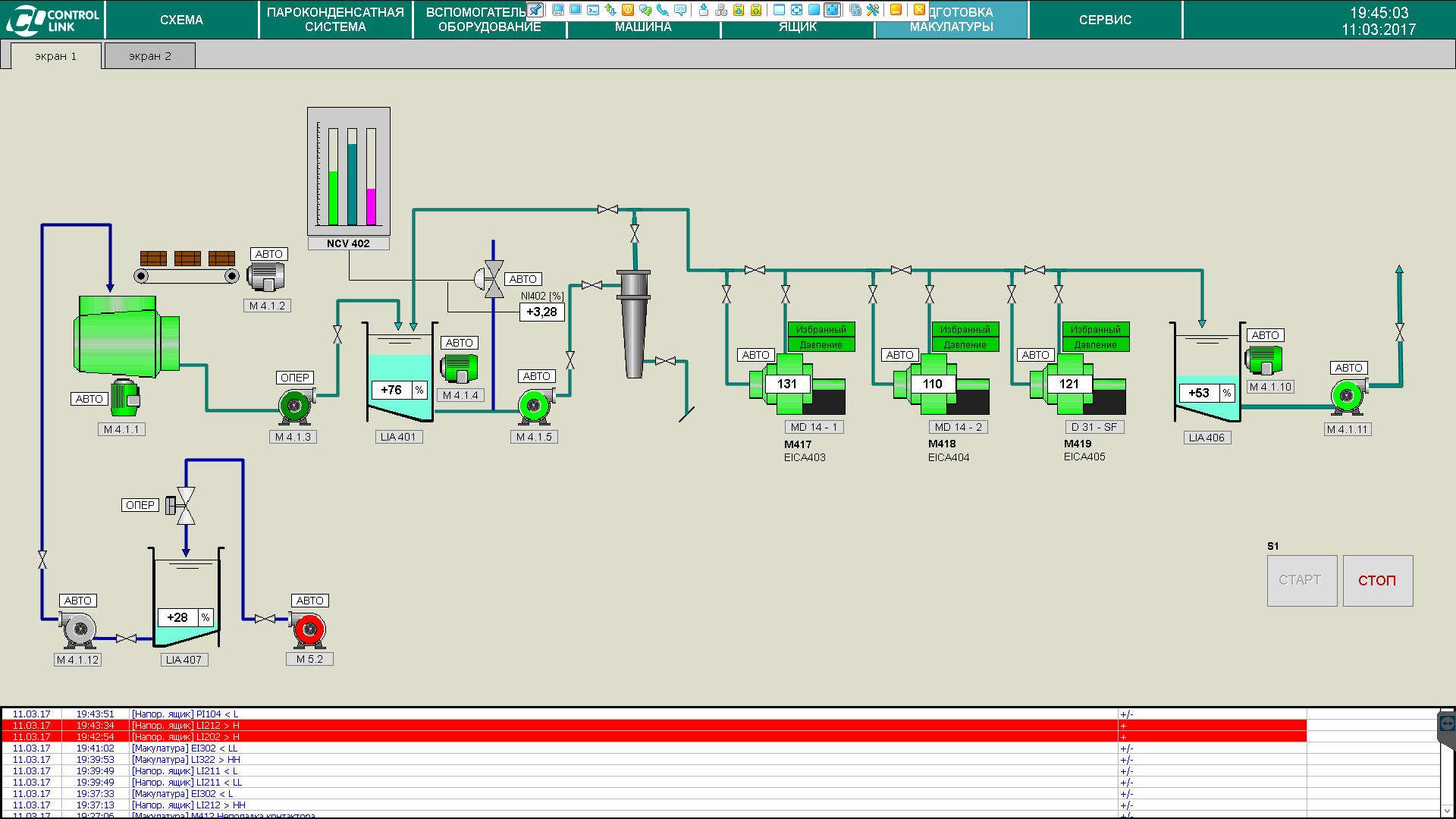

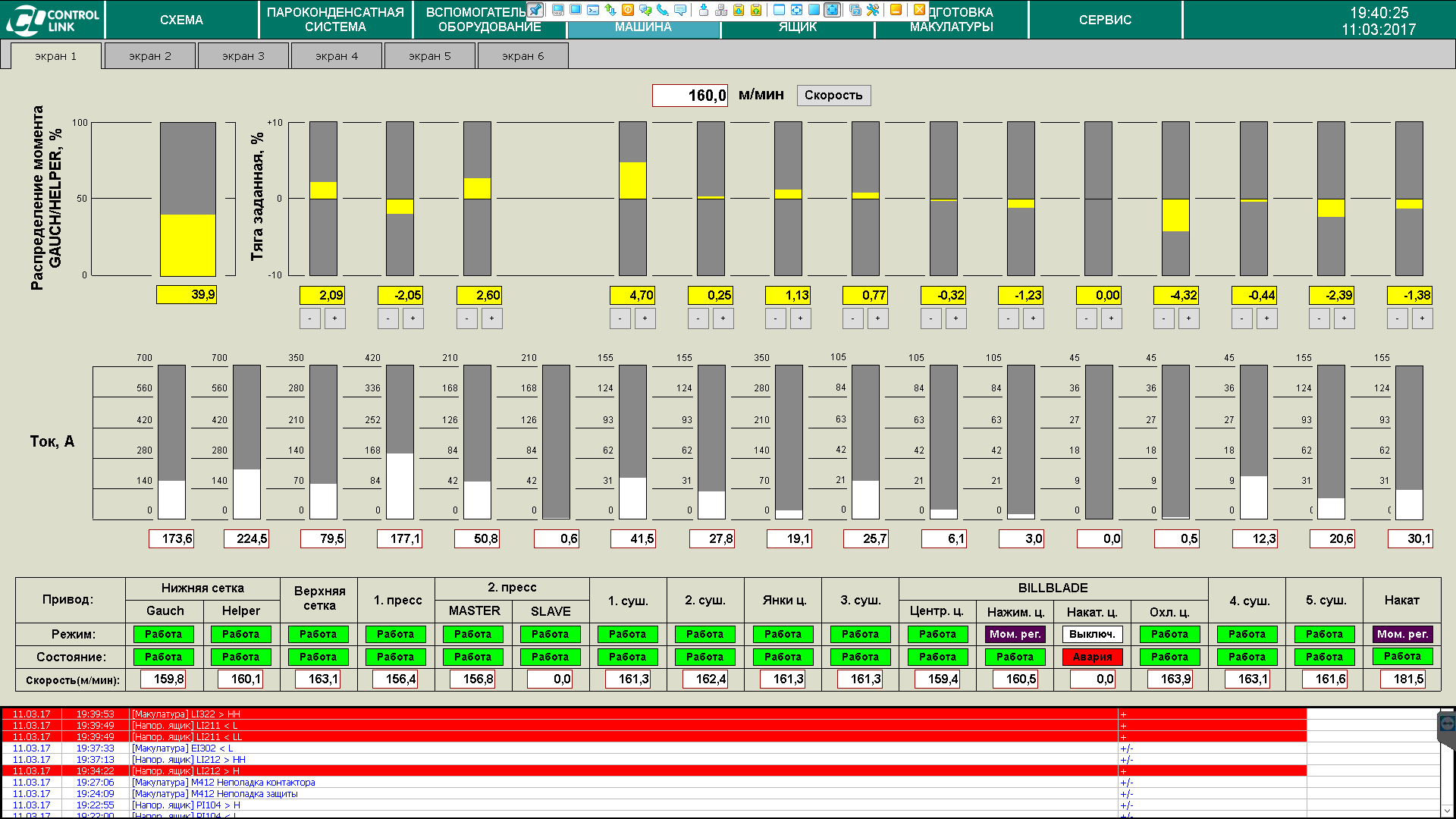

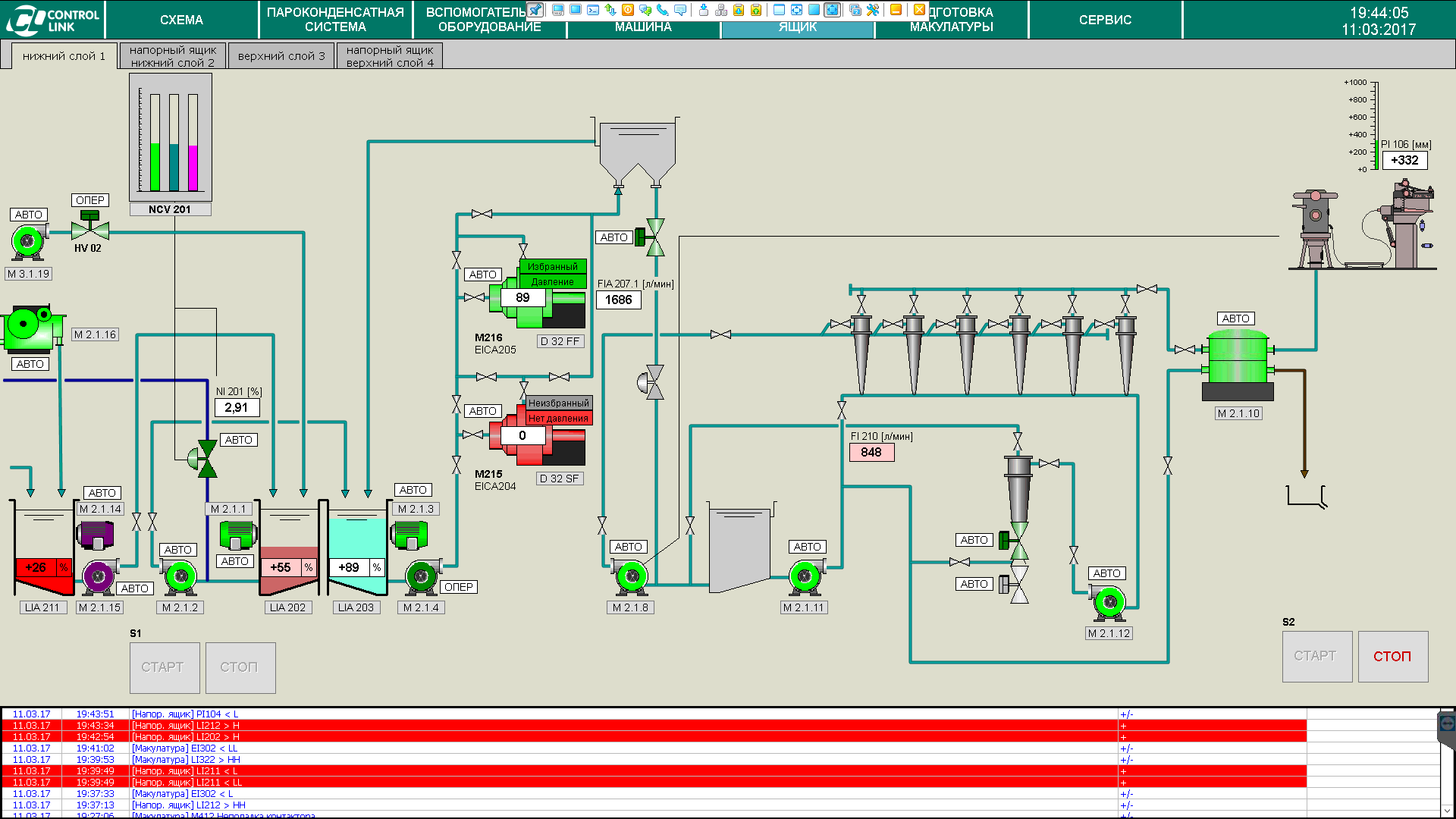

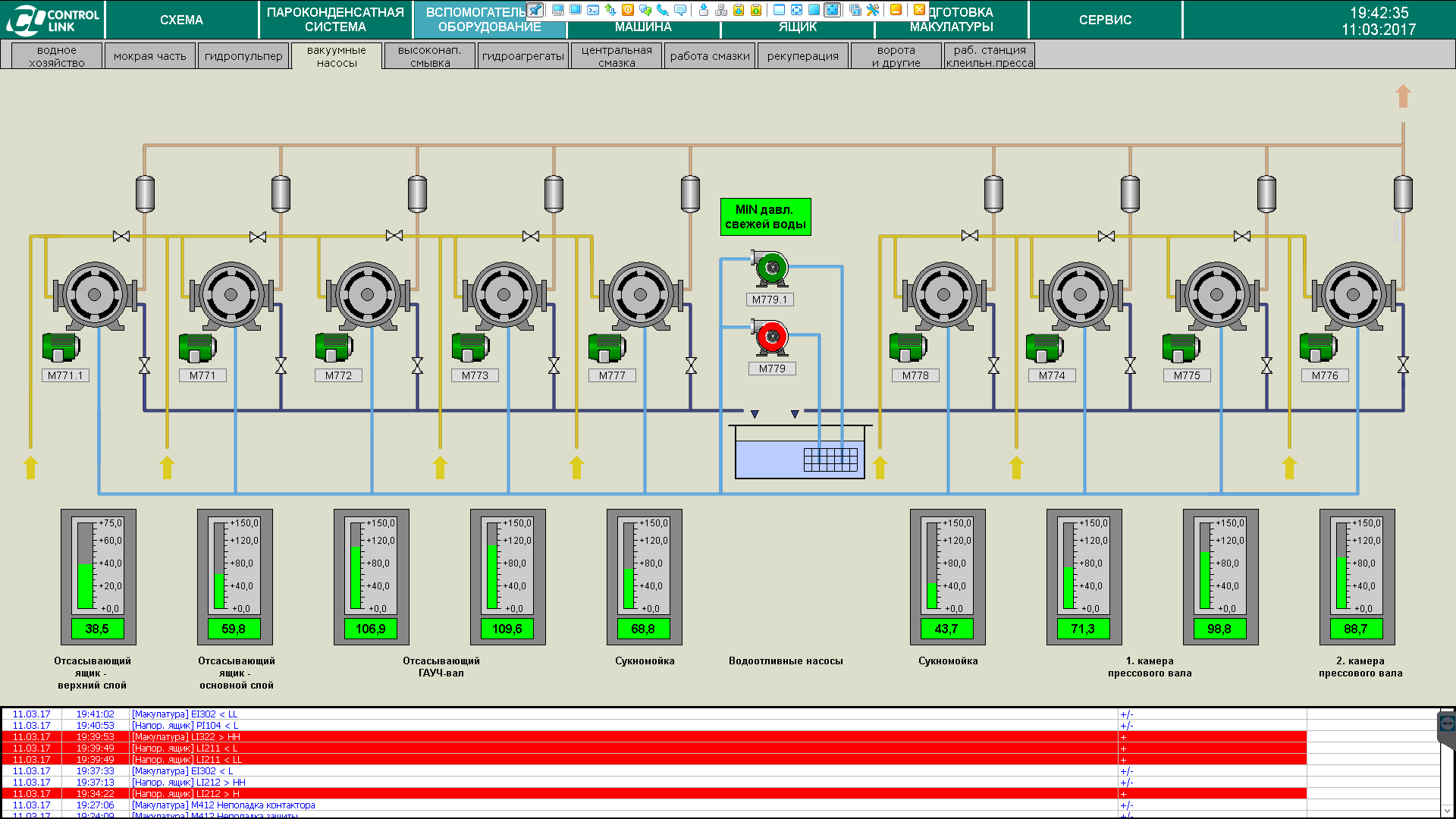

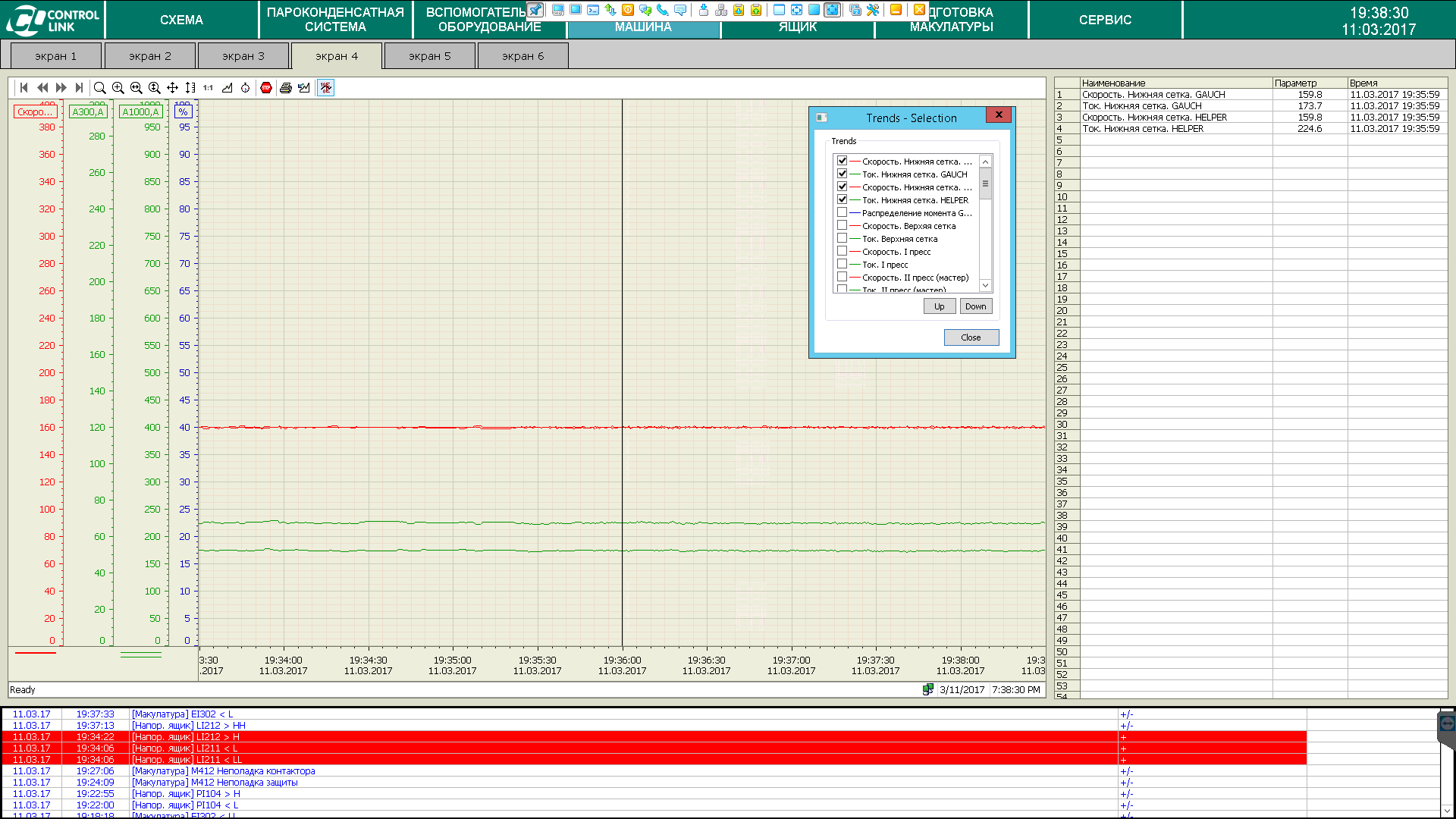

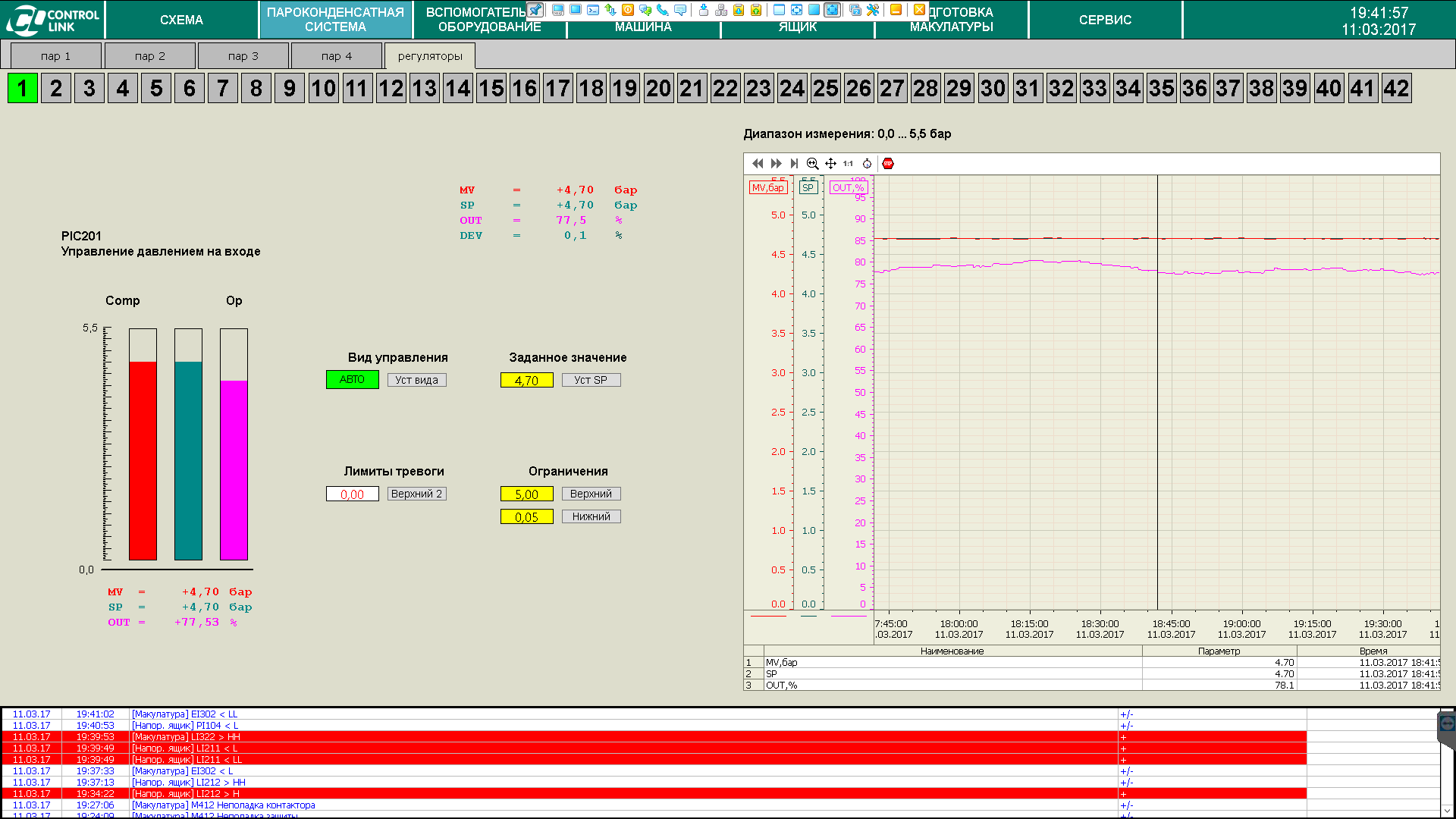

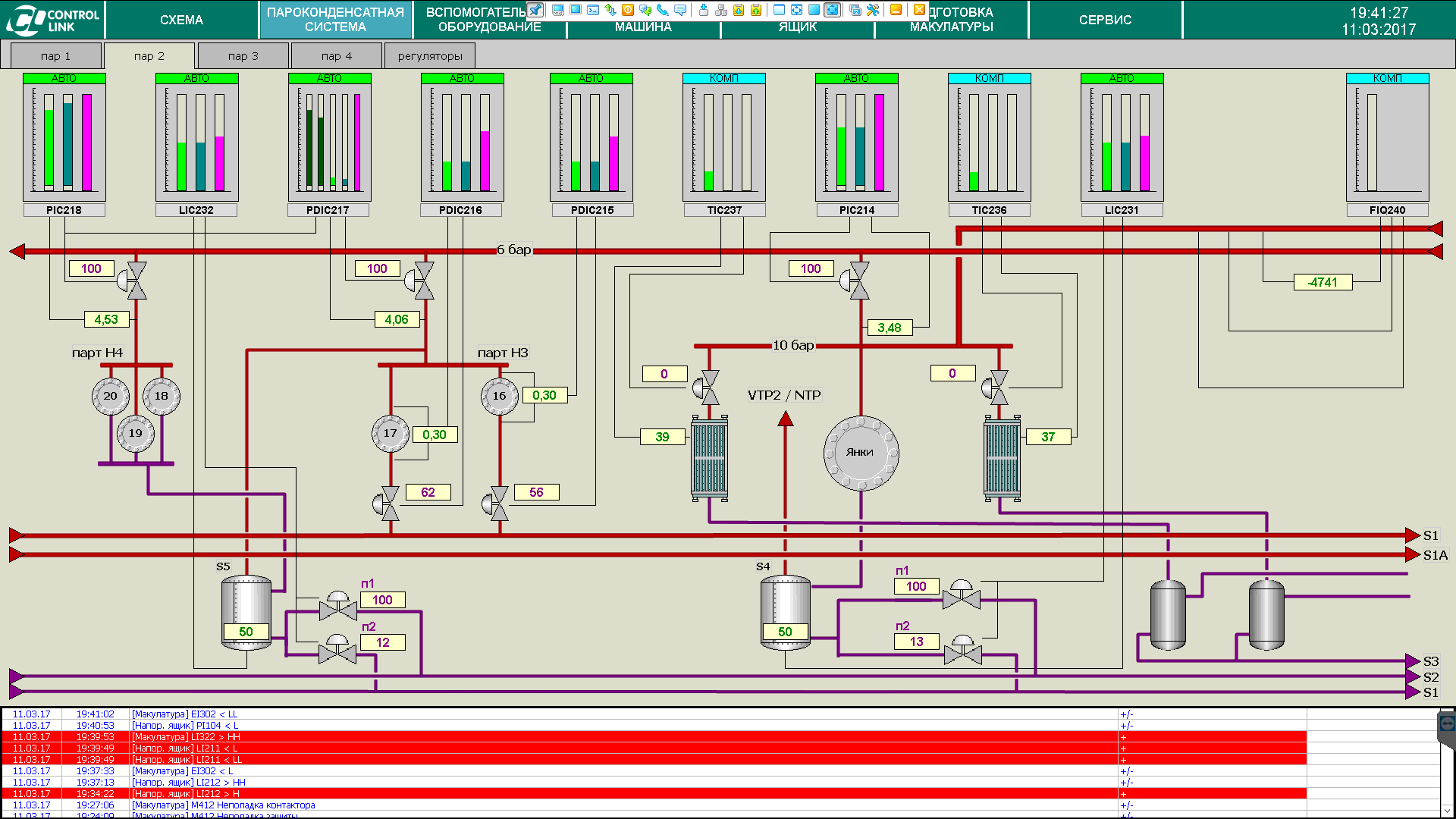

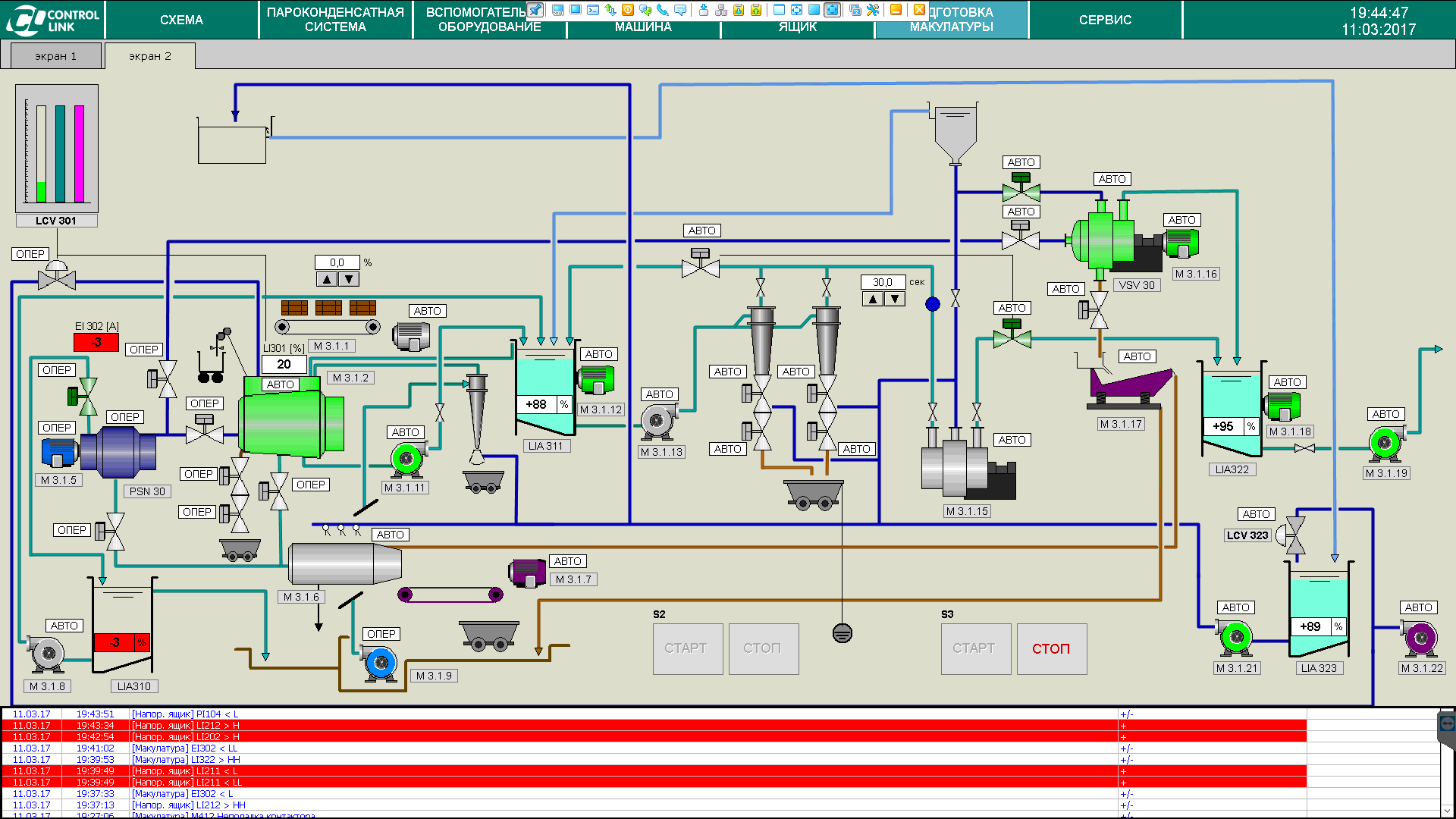

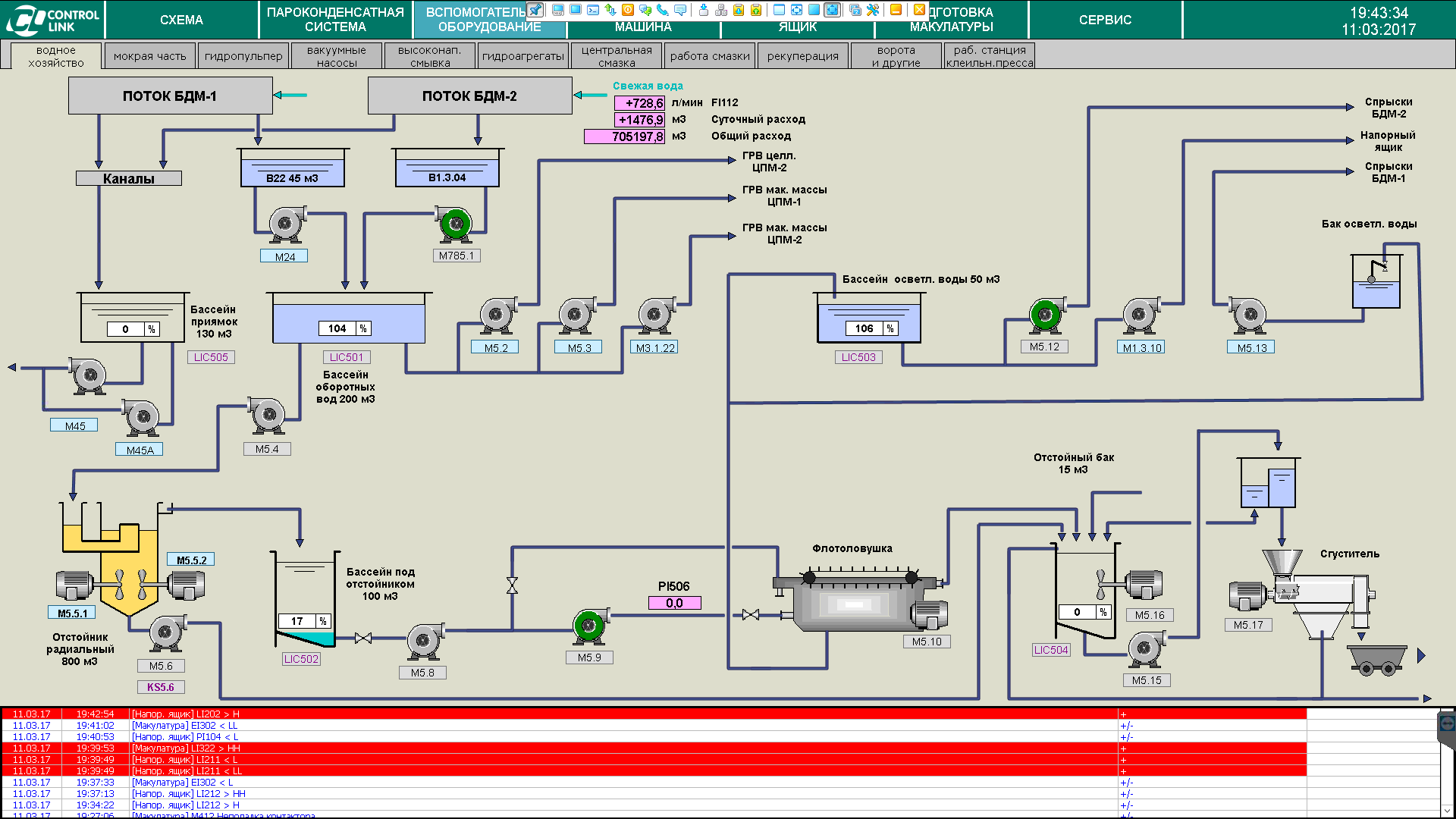

Scada - визуальная часть.

Разработка визуального ряда мнемосхем реализована в среде WinCC с использованием инструмента Visual Basic Scripts для программирования действий с графическими объектами, а также сценариев, выполняющихся в фоновом режиме.



Смотреть отзыв заказчика о проведенной работе.
