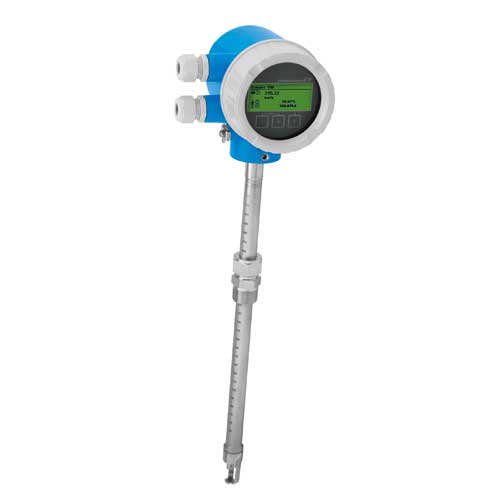

Proline t-mass B 150

Изделие: 6BABL1 ...


Краткое описание:
Термально-массовый расходомер для экономичного измерения и простого мониторинга бытовых газов. Врезное исполнение t-mass B 150 подходит для крупных труб или вентиляционных коробов прямоугольного сечения. Он разработан для экономичного измерения бытовых газов, в частности сжатого воздуха. Оптимальный прибор для измерения самых малых расходов. 4-проводной датчик t-mass B 150 имеет прочный и компактный датчик из алюминия. Настройки пользователя сохраняются на дисплее и могут быть перенесены с одного устройства на другое посредством дисплея.
Производитель: ENDRESS HAUSER
Измерение: Расход
Принцип измерения: Термальный
Среда измерения: Бытовой газ, сжатый воздух
Диаметр трубопровода Ду, мм: 80 …1500
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Термально-массовый расходомер для экономичного измерения и простого мониторинга бытовых газов. Врезное исполнение t-mass B 150 подходит для крупных труб или вентиляционных коробов прямоугольного сечения. Он разработан для экономичного измерения бытовых газов, в частности сжатого воздуха. Оптимальный прибор для измерения самых малых расходов. 4-проводной датчик t-mass B 150 имеет прочный и компактный датчик из алюминия. Настройки пользователя сохраняются на дисплее и могут быть перенесены с одного устройства на другое посредством дисплея.



Конфигуратор





  • Подходит для воздуха, азота, двуокиси углерода и аргона в круглых трубах или прямоугольных коробах

  • Оптимальный мониторинг рабочего процесса - простое измерение даже при низком давлении и расходе

  • Высокоэффективное измерение - простота установки, незначительная потеря давления и отсутствие необходимости обслуживания

  • Надежное измерение расхода с несколькими переменными

  • Быстрая и эффективная установка - руководство и рабочее меню

  • Высокая техническая готовность - самодиагностика и мониторинг сбоев

  • Автоматическое восстановление данных для простого обслуживания

  • Принцип измерения характеризуется широким диапазоном измерения и непосредственным измерением массового расхода

  • Подходит для воздуха, азота, двуокиси углерода и аргона в круглых трубах или прямоугольных коробах.

Характеристики прибора

  • Врезное исполнения для диаметра трубы DN 80 ... 1500 (3 ... 60")

  • Монтаж и демонтаж прибора без остановки процесса

  • Простая установка

  • Устройство в компактном исполнении с источником питания 24 В пост. тока

  • 4...20 мА HART, импульсный/частотный/релейный выход

  • Компактный и прочный преобразователь

Принциип измерения Термальные
Основные функции Массовое измерение расхода газов для простых применений
Характеристики Модуль HistoROM
Динамическая компенсация температуры
выбор до 4 измеряемых газов
1 сумматор
Особенности преобразователя Быстрая и эффективная установка – руководство и рабочее меню Высокая техническая готовность – самодиагностика и мониторинг сбоев Автоматическое извлечение данных для обслуживания. Устройство в компактном исполнении с электропитанием 24 В пост. тока 4‐20 мА HART, импульсный/частотный/релейный выход
Диаметр DN 80…1500
Смачиваемые материалы Transducer: 1.4404 (316L)
Insertion tube: 1.4404 (316L); 1.4435 (316L)
Connection:
Compression fitting: 1.4404 (316L)
Sealing ring: EPDM; HNBR; 1.4401 (316)
Clamping ring: PEEK 450G
Измеряемые параметры Массовый расход, температура, скорректированный объемный расход, объемный расход при подаче атмосферного воздуха
Погрешность измерения По массе: +/- 3.0%
Диапазон измерения В зависимости от условий процесса и измеряемого газа
Диапазон рабочего давления -0,5... 20 бар изб.
Рабочая температура -40... +100°C
Окружающая температура –40...+60 °C (–40...+140 °F)
Материал корпуса преобразователя AlSi10Mg, coated
Степень защиты электроники IP 66
IP 67
NEMA 4x
Дисплей/Настройка 4х-строчный ЖК дисплей, многопараметрический, настройка с помощью внешних кнопок
Выходные сигналы 0/4...20мА
Импусльсный/Частотный/Сигнал состояния
Входные сигналы нет
Коммуникация HART
Источник питания DC 18 to 30 V
Сертификаты на взрывозащиту CSA C/US NI Cl.I Div.2 Gr. ABCD
Метрологические нормативы и сертификаты Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Сертификаты и нормативы по давлению CRN
Код заказа Спецификация
37 71158893 Kit 10 terminal block, 8-pin,t-mass 150
30 XPD0006- Эл. модуль для t-mass A/B 150
Главный электронный модуль
  Approval:
AA Non-hazardous area
BS ATEX II3G Ex nA IIC
C4 CSA C/US NI Cl.I Div.2 Gr. ABCD
I5 IECEx Z2 Ex nA IIC
  Power Supply:
D 18-30VDC
  Output; Input:
A 4-20mA HART
B 4-20mA HART, pulse/freq./switch output
K Pulse/freq./switch output
  >Firmware Version:
78 01.00.zz, HART, DevRev01
40 XPD0024- Модуль дисплея, SD02, управл. кнопками
Для корпуса: GT18, GT19, GT20.
Применение:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57, FHX50.
Promass 200/TB2, Prosonic Flow 200,
t-mass 150, Promag 200, Prowirl 200.
Состоит из:
Дисплей SD02, спиральный кабель,
плоский кабель, крышка коннектора.
  For Product:
A 5X2B**-; 6XAB**-; 7X2B**-; 8X2B**-, 9B2B**-, FMP5X-; FMR5X-; FHX50-
  Display; Operation:
C SD02 4-line; push buttons + data backup function
  Revision number:
00 Not used
20 71158894 Kit cover Alu, sight glass, gasket
Usage: t-mass 150.
Material:
Cover Aluminium, coated.
O-Ring 88,50x3,53 NBR,PTFE coated.
20 71158895 Kit cover Alu, blind version, gasket
Usage: t-mass 150.
Material:
Cover Aluminium, coated.
O-Ring 88,50x3,53 NBR,PTFE coated.
15 50103658 10 кабельн. сальн. M20x1,5 сер.
15 50098036 10 кабельн. сальн. M20x1.5 Ex
15 50098041 10 удлинит. M20x1.5/G 1/2"
15 71115505 Kit 10 ext. M20x1,5/G 1/2" (plug brass)
15 50098042 10 удлинит. M20x1.5/NPT 1/2"
15 71115509 Kit 10 ext. M20x1,5/NPT1/2"(plug brass)
15 71240315 Розеточная часть, M20x1,5/M12x1, NBR
Применение:
t-mass T 150.
15 71240316 Штепсельная вилка, M20x1,5/M12x1, NBR
Применение:
t-mass T 150.
65 71158896 Прокладки корпуса, t-mass 150
Состоит из:
Уплот.кольцо 88,50x3,53 NBR, PTFE
покрытие,
крышка электронного блока.
Уплот.кольцо 36,10x3,53 HNBR,
корпус/сенсор.
19 71158897 Kit housing parts, t-mass 150
Consists of:
Filter plug, Brass Nickel.
Pressure compensation filter, PTFE.
Hexagon socket set screw M8x12 A2.
57 71158898 Уплотнит.кольцо,HNBR,3/4",t-mass B/T 150
Состоит из:
Уплотнит.кольцо 35,0/26,7x2,0, HNBR,
316.
57 71158899 Уплотнит.кольцо HNBR 1" t-mass B 150
Состоит из:
Уплотнит.кольцо 42,2/33,7x2,0, HNBR,
316.
57 71158900 Уплот.кольцо,EPDM,3/4",t-mass B/T 150
Состоит из:
Уплот.кольцо 35,0/26,7x2,0, EPDM, 316.
57 71158901 Уплотнит.кольцо EPDM 1" t-mass B 150
Состоит из:
Уплотн. кольцо 42,2/33,7x2,0, EPDM, 316.
  71240320 Защиный козырек от непогоды, t-mass 150
Состоит из:
Защитный козырек от непогоды,
монтажный материал.
  DK6MB- t-mass, монтажная бобышка
Для монтажа расходомера t-mass во
врезном исполнении.
  Process Connection:
9 Special version, TSP-no. to be spec.
A Welding conn., 1" NPT female thread ANSI, stainl. steel
B Welding conn., G 1 A female thread ISO 228, stainl. steel
C Welding conn., 3/4" NPT female thread ANSI, stainl. steel
D Welding conn., G 3/4" female thread ISO 228, stainl. steel
  Additional Test, certificate:
1 Basic version
2 Mat. certificate
9 Special version, TSP-no. to be spec.
  Additional Option:
9 Special version, TSP-no. to be spec.
A Basic version
  DK6HT- Вентиль для демонтажа сенсора t-mass
Ввод и изъятие сенсора под рабочим
давлением без прерывания
процесса.
  Version:
1 Low pressure, 4.5bar/65psig G1A sensor connection + safety chain
2 Low pressure, 4.5bar/65psig 1" NPT sensor connection + safety chain
3 Medium pressure, 16bar/230psig G1A sensor connection
4 Medium pressure, 16bar/230psig 1" NPT sensor connection
5 Low pressure, 4.5bar/65psig G3/4" sensor connection + safety chain
6 Low pressure, 4.5bar/65psig, 3/4" NPT sensor connection + safety chain
7 Medium pressure, 16bar/230psig G3/4" sensor connection
8 Medium pressure, 16bar/230psig 3/4" NPT sensor connection
  >>Test, certificate:
JA EN10204-3.1 material (wetted parts)
  >Process Connection:
M9 Special version, TSP-no. to be spec.
MA Weld-in nipple
MB Flange, DN25 PN40 EN1092-1 B1
MC Flange, 1" Cl.150 ANSI B16.5 RF Sch. 40
MD Flange, 1" Cl.300 ANSI B16.5 RF Sch. 40
ME Flange, DN25 10K JIS B2220 Sch. 40
MF Flange, DN25 20K JIS B2220 Sch. 40
  >Adapter:
N9 Special version, TSP-no. to be spec.
NA DN25 PN40 EN1092-1 B1
NB 1" ANSI B16.5 Cl.150 RF Sch. 40
NC 1" ANSI B16.5 Cl.300 RF Sch. 40
ND DN25 10K JIS B2220 Sch. 40
NE DN25 20K JIS B2220 Sch. 40
  >>Accessory Enclosed:
PA Extractor Assembly
PB Ball valve 1" NPT
PC Retrofit kit for DK6MB 1" NPT
PD Retrofit kit for DK6MB 1", Nitrile
PE Retrofit kit for DK6MB 1", Kalrez
PF Retrofit kit for DK6MB 1", EPDM
