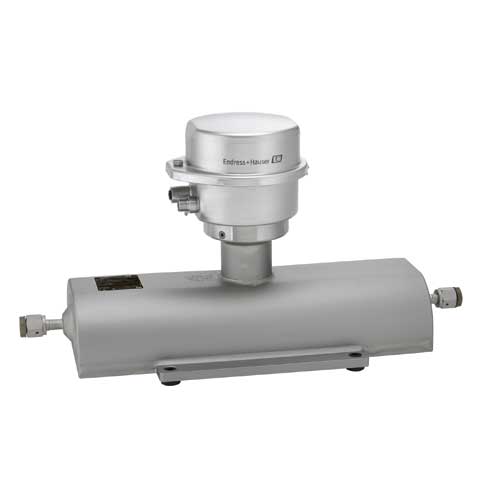

Proline Promass A 100

Изделие: 8A1B01 ...


Краткое описание:
Однотрубный расходомер для малых расходов со сверхкомпактным преобразователем. Promass A известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления. В сочетании с самым компактным корпусом преобразователя, расходомер обладает универсальностью при незначительных габаритах. Promass A 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.
Производитель: ENDRESS HAUSER
Измерение: Расход
Принцип измерения: Кориолисовый
Среда измерения: Жидкость, газ
Диаметр трубопровода Ду, мм: DN 1...4 (¹⁄₂₄...¹⁄₈")
Диапазон измерения: 0...450 кг/ч
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Однотрубный расходомер для малых расходов со сверхкомпактным преобразователем. Promass A известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления. В сочетании с самым компактным корпусом преобразователя, расходомер обладает универсальностью при незначительных габаритах. Promass A 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.



Конфигуратор





  • Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы

  • Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)

  • Компактный монтаж – не требутся прямые участки до и после расходомера

  • Компактный преобразователь – полная функциональность при незначительных габаритах

  • Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер

  • Встроенная функция поверки и диагностики – технология Heartbeat Technology

Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
Точное измерение расхода газа и жидкости для широкого спектра применений.

Технические характеристики

  • Номинальный диаметр: DN 1 to 4

  • Рабочее давление: до 400 бар

  • Рабочая температура до +205 °C

  • Прочный, сверх-компактный корпус преобразователя

  • Высокая степень защиты: IP69K

  • Предварительно сконфигурированный разъем

Принциип измерения Кориолисовые расходомеры
Основные функции Однотрубный расходомер для очень малых объемов со сверхкомпактным преобразователем. Точное измерение малых объемов жидкостей и газов для непрерывного управления процессом.
Характеристики Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Номинальный диаметр: DN 1...4 (¹⁄₂₄...¹⁄₈"). Рабочее давление до 400 бар (5800 фунт/кв. дюйм).
Особенности преобразователя Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69K.
Диаметр DN 1...4 (¹⁄₂₄...¹⁄₈")
Смачиваемые материалы Измерительная трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Присоединение: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)
Измеряемые параметры Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация
Погрешность измерения Массовый расход (жидкость): ±0,1 %
Объемный расход (жидкость): ±0,1 %
Массовый расход (газ): ±0,5 %
Плотность (жидкость): ±0,0005 г/см³
Диапазон измерения 0...450 кг/ч (0...16,5 фунт/мин)
Диапазон рабочего давления PN 40, Класс 300, 20K, 400 бар (5800 фунт/кв. дюйм)
Рабочая температура -50...+205 °C (-58...+401 °F)
Окружающая температура Стандартное исполнение: -40...+60 °C (-40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)
Материал корпуса сенсора 1.4301 (304), коррозионностойкий
Материал корпуса преобразователя Компактное исполнение: AlSi10Mg, с покрытием
Компактное/сверхкомпактное исполнение: 1.4301 (304), 1.4404 (316L)
Степень защиты электроники Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69K
Дисплей/Настройка 4-строчный дисплей с задней подсветкой (без локального управления
Конфигурирование через веб-браузер и управляющее ПО
Выходные сигналы 4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)
Входные сигналы Нет
Коммуникация HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
Источник питания 20...30 В пост. тока
Сертификаты на взрывозащиту ATEX, IECEx, cCSAus
Безопасность изделия CE, C-Tick, EAC marking
Метрологические нормативы и сертификаты Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)
Сертификаты и нормативы по давлению CRN
Сертификаты на материалы 3.1 material
Гигиенические сертификаты и нормативы 3-A, EHEDG
Код заказа Спецификация
47 71185785 Барьер для взрывоопасн. зон, Promass 100
Применение: Promass 100,
CNGmass, LPGmass, LNGmass.
45 71185787 Клеммник для искробезопасного барьера
Usage: Promass 100,
CNGmass, LPGmass, LNGmass.
Consists of:
2x Connection terminal 4-Pol.
30 XPD0005- Эл. модуль для Promass/Cubemass 100
Главный электронный модуль
  For Product:
A Promass A; 8A1B**-
  Approval:
85 ATEX II2G + IECEx Z1 Ex ia + CSA C/US IS Cl.I,II,III Div. 1
AA Non-hazardous area
BM ATEX II2G + IECEx Z1 Ex ia, II2D Ex tb
BS ATEX II3G Ex nA [ic]
BU ATEX II2G + IECEx Z1 Ex ia
C2 CSA C/US IS Cl.I,II,III Div. 1
C4 CSA C/US NI Cl.I Div.2
I5 IECEx Z2 II3G Ex nA [ic]
M5 INMETRO Z2 Ex nA IIC
MM INMETRO Z1 Ex ia, Z21 Ex tb
  Output; Input:
B 4-20mA HART, pulse/freq./switch output
L PROFIBUS DP
M Modbus RS485
N EtherNet/IP
R PROFINET IO
  Meas. Tube:
AA Sensor A,C,E,F,G,H,I,O,P,S,X:All options
  >>Test, Certificate:
JM Ambient temperature sensor -50oC/-58oF
  >Firmware Version:
68 01.00.zz, PROFINET IO, DevRev01
69 01.01.zz, PROFIBUS DP, DevRev02
70 01.01.zz, HART, DevRev02
71 01.02.zz, EtherNet/IP, DevRev03
72 01.03.zz, Modbus RS485, DevRev03
73 01.01.zz, EtherNet/IP
74 01.02.zz, Modbus RS485
76 01.00.zz, HART, DevRev01
39 71185788 Эл.мод. T-DAT, 100/300/400/500/500 цифр.
Применение:
Promag/Promass 100/300/500, 500 цифр.,
Promag 400(C).
(C) = индекс генерации C.
50 XPD0023- Display module, 4-wire, 100
Usage:
Promag 100, Promass 100
  Display; Operation:
B 4-line, illum.; via communication 5X1B**-; 8X1B**-; 8S1C**-
  Housing:
A Compact, alu, coated
B Compact hygienic, stainless
C Ultra compact hygienic, stainless
  Revision number:
0 Not used
21 71185789 Крышка корпуса, алюминий
Область применения: Promass 100.
Комплект поставки:
Алюминиевая крышка с покрытием.
Кольцевая прокладка 113,90 x 3,53 EPDM
для крышки.
21 71185790 Крышка корпуса, нерж. сталь 1.4301
Область применения: Promass 100.
Комплект поставки:
Крышка из нержавеющей стали 1.4301.
Прокладка EPDM для крышки.
21 71185793 Крышка ультракомп. из нерж. стали 1.4301
Область применения:
Promag/Promass 100,
Promag/Promass 500 цифровой,
присоединение сенсора к корпусу.
Комплект поставки:
Крышка из нержавеющей стали 1.4301.
Прокладка EPDM для крышки.
20 71266334 Комплект: крышка, см.стекло, комп.алюм.
Применение: Promass 100, Promag 100.
комплект:
Крышка со смотровым стеклом из алюминия
с покрытием.
Упл.кольцо 113,90 x 3,53 NBR для крышки.
20 71266335 Комплект: крышка,см.стекло,комп., 1.4301
Применение: Promass 100, Promag 100.
Состоит:
Крышка со смотровым стеклом, нерж.сталь
1.4301.
Прокладка EPDM для крышки.
20 71266337 Крышка,смотр. окошко,ультра-комп.,1.4301
Применение: Promass 100, Promag 100.
Состоит из:
Крышка со смотровым окошком из
нержавеющей стали 1.4301.
Прокладка для крышки из EPDM.
70 71185795 Уплотнения для алюминиевого корпуса
Usage: Promass 100,
CNGmass, LPGmass, LNGmass.
Consists of:
O-Ring 113,90 x 3,53 NBR for cover.
Gasket EPDM for housing/sensor.
70 71185797 Упл. корпуса, ультракомп., нерж. сталь
Usage: Promass 100.
Consists of:
Gasket EPDM for cover.
Gasket EPDM for housing/sensor.
70 71185799 Упл. корпуса. ультракомпактн. нерж сталь
Применение:
Promass 100,
Promass 500 цифр.,
соединение сенсора и корпуса.
Состоит из:
прокладка EPDM для крышки,
прокладка EPDM для корпуса/сенсора.
15 50098036 10 кабельн. сальн. M20x1.5 Ex
15 71069285 Kit 2 cable glands M20x1.5 INOX Ex
15 50098041 10 удлинит. M20x1.5/G 1/2"
15 71185802 2 кабельных ввода G1/2" INOX Ex
Состав:
2 удлинителя M20x1,5/G1/2" 1.4404.
2 кольцевые прокладки
2 разъема G1/2".
15 50098042 10 удлинит. M20x1.5/NPT 1/2"
15 71185800 2 кабельных ввода NPT1/2" INOX Ex
Состав:
2 удлинителя M20x1,5/NPT1/2" 1.4404.
2 кольцевых прокладки.
2 разъема NPT1/2".
12 71276494 Фиксирующий зажим, болт
Применение: Promass 100, Promag 100,
CNGmass, LPGmass, LNGmass.
Корпус сенсора: Promag 400(C),
(C) = индекс генерации C,
Promag/Promass 500,
Promag/Promass 500 цифр.
Состоит из:
зажим крышки, болт M4x16.
  DKS- Promass 80/83/84M, seal set DN40 1-1/2"
в комплекте 2 уплотнения
  Nominal diameter
01 DN 1 1/24", Sensor A
02 DN 2 1/12", Sensor A
04 DN 4 1/8", Sensor A
  Seal:
A 10x Set, O-ring, Viton
B 10x Set, O-ring, EPDM
C 10x Set, O-ring, silicone
E 1x Set, O-ring, Kalrez
  XPRFID- Запасная метка RFID
Состоит из:
Метка RFID, крепежный тросик,
гофр.муфта.
  Approval:
AA Non-hazardous area
BA ATEX
CA CSA
IA IEC Ex
MA INMETRO
  Identification:
1 Serial number entry
