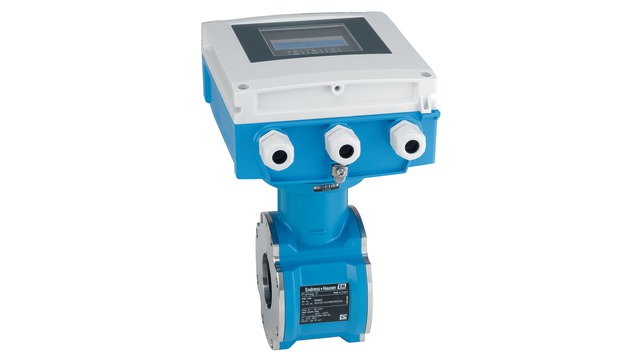

Proline Promag D 400

Изделие: 5D4C ...

Краткое описание:

Компактный бесфланцевый расходомер с интегрированным веб-сервером. Promag D с бесфланцевым присоединением предназначен для применения в ограниченном пространстве. В сочетании с Proline 400, преобразователем, оптимизированным для измерения воды и сточных вод. Promag D 400 - лучшее базовое решение для любого применения в водной отрасли с ограничением пространства.

Производитель: ENDRESS HAUSER
Измерение: Расход
Принцип измерения: Электромагнитный
Среда измерения: Электропроводящая жидкость
Диаметр трубопровода Ду, мм: 25 ...100
Диапазон измерения: 0 ... 600 м3/ч

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Promag D с бесфланцевым присоединением предназначен для применения в ограниченном пространстве. В сочетании с Proline 400, преобразователем, оптимизированным для измерения воды и сточных вод, Promag D 400 - лучшее базовое решение для любого применения в водной отрасли с ограничением пространства. Promag D 400 также обеспечивает быструю настройку без без дополнительного программного и аппаратного обеспечения благодаря встроенному веб-серверу и технологии Heartbeat Technology™.

Конфигуратор

Быстрое и простое центрирование датчиков - инновационная конструкция корпуса
Энергосберегающее измерение расхода - благодаря полнопроходной конструкции отсутствует потеря давления
Не требует технического обслуживания – нет движущихся частей
Безопасность эксплуатации - благодаря сенсорному дисплею и подсветке нет необходимости открывать устройство
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
Встроенная проверка – технология Heartbeat Technology™

На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
Для базовых применений в измерении расхода воды; оптимизирован для ограниченного пространства и пластиковых труб

Характеристики устройства

Короткие входные и выходные прямые участки
Встроенный диск заземления из нержавеющей стали
Сертификат на применение с питьевой водой
Корпус преобразователя из долговечного поликарбоната или алюминия
Одинаковая концепция кожуха для компактного/раздельного варианта
Интегрированная регистрация данных: мониторинг измеряемых значений

Принциип измерения	Электромагнитные расходомеры
Основные функции	Измерение объемного расхода электропроводящих жидкостей для стандартных применениях в технологических процессов водоснабжения и водоотведения.
Характеристики	Встроенный веб-сервер Диагностика системы Быстрая настройка Бесфланцевое присоединение к процессу с центрирующими дисками Международный сертификат на питьевую воду
Особенности преобразователя	Безопасная эксплуатация - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Экономия времени при эксплуатации благодаря отсутствию дополнительного ПО или оборудования - заменой им служит интегрированный веб-сервер. Встроенная самодиагностика - технология Heartbeat™. Корпус преобразователя из прочного поликарбоната. Одинаковая концепция корпуса для компактного и раздельного исполнения.
Диаметр	DN 25...100
Смачиваемые материалы	Футеровка: Полиамид Электроды: 1.4435 (316L)
Измеряемые параметры	Объемный расход, массовый расход
Погрешность измерения	0.5%
Диапазон измерения	0...600 м3/ч
Диапазон рабочего давления	PN16 Cl 150 JIS 10K
Рабочая температура	0...+60оC
Окружающая температура	–20 to +60 °C (–4 to +140 °F)
Материал корпуса сенсора	AlSi10Mg, с покрытием Корпус клеммного отсека сенсора: AlSi10Mg, с покрытием
Материал корпуса преобразователя	Polycarbonat; AlSi10Mg, coated
Степень защиты электроники	IP 67 (NEMA 4x)
Дисплей/Настройка	4х-строчный графический дисплей с подсветкой экрана Сенсорное управление
Выходные сигналы	4...20 мА 2 x Реле/Частотный/Сигнал состояния
Входные сигналы	Сигнал состояния
Коммуникация	HART
Источник питания	AC 100 to 240 V / AC/DC 24 V
Сертификаты на взрывозащиту	cCSAus Cl I Div. 2
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Сертификаты и нормативы по давлению	CRN
Гигиенические сертификаты и нормативы	ACS, KTW/W270, NSF 61, WRAS BS 6920

Техническая Информация (TI)	Руководство по эксплуатации (BA/KA)
Параметр прибора (GP)	Руководство по монтажу (EA)
Специальная документация (SD)	Информация о производителе (MI)
Брошюра об отраслевой компетенции (CP)	Инновации (IN)
Тендерная документация	Драйверы для приборов
Сертификаты

№

Код заказа

Спецификация

71228789

Соединит. клеммы в компл., Promag 400(C)

(C) = индекс поколения C.
Состоит из:
Соединительная клемма 3-пол., маркировка
1,2,
Соединительная клемма 2-пол., маркировка
A,B,
Соединительная клемма 4-пол., маркировка
20-23,
Соединительная клемма 4-пол., маркировка
24-26.

71228791

Плата подключ., D, компакт., электр.

Применение:
Promag 400(C) с сенсором D.
(C) = индекс поколения C.

XPD0014-

Эл. модуль расходом. Promag 400 Index C

Главный модуль электроники в сборе или
блок питания, панель ввода/вывода и
усилитель отдельными панелями.
Главный модуль электроники включает:
Блок питания, панель ввода/вывода и
усилитель, плата-носитель, клеммное
соединение, шлейф, монтажные материалы.
Отдельные платы содержат:
Монтажные материалы,
Блок питания, вкл. клеммное соединение/
Панель ввода/вывода, вкл. клеммное
соединение/
Усилитель, вкл. шлейф.

	For Product:
D	Promag D, 5D4C**-
	Approval:
AA	Non-hazardous area
C6	CSA C/US NI Cl.I Div.2 Gr. ABCD
	Power Supply:
A	not selected
L	100-240VAC/24VAC/DC
	Output; Input:
A	not selected
H	4-20mA HART, pulse/freq. output switch output
I	4-20mA HART, 2x pulse/freq./ switch output; status input
L	PROFIBUS DP
M	Modbus RS485
N	EtherNet/IP
	Amplifier:
1	not selected
2	Promag 400 Index C
	>Firmware Version:
72	01.01.zz, PROFIBUS DP, DevRev 02
73	01.05.zz, HART, DevRev06
74	01.01.zz, EtherNet/IP
77	01.00.zz, EtherNet/IP
78	01.00.zz, Modbus RS485

71228790

Плата подключ.,D/L/W,раздел.исп.,электр.

Применение:
Promag 400(C) с сенсором D/L/W.
(C) = индекс поколения C.

XPD0017-

Дисплей, 4х-пров., Promag 400 Индекс C

Область применения:
Promag 400 Index C

	Display; Operation:
1	Illuminated;Touch Control 5X4C**-

50098018

Соединительная коробка FS

10/5X/400/800 W/P/D/L, 55S FS

71185788

Эл.мод. T-DAT, 100/300/400/500/500 цифр.

Применение:
Promag/Promass 100/300/500, 500 цифр.,
Promag 400(C).
(C) = индекс генерации C.

71228788

Крышка в комплекте, Promag 400(C)

(C) = индекс поколения C.
Состоит из:
Крышка пластиковая,
уплотнительное кольцо 196,44x3,53 EPDM,
2x шарнирный болт L= 58мм, пластиковый.

71278074

Крышка, алюминий, Promag 400(C)

Применение:
Promag 400(C) = индекс генерации C,
Promag/Promass 500 цифр.,
корпус преобразователя алюм., Ex.
Состоит из:
крышка алюминиевая, в сборе,
упл.кольцо 196,44x3,53 VMQ, по умолчанию
и -50oC/-58oF.
2x оси шарнира L= 58мм пластик.

50094038

крышка соед. клеммн.

10/5X/40/8X/93/65/400/800

71247838

Рем.комплект: крышка, раздельное исполн.

Применение:
10/5X/8X/8DF/8CN/92F/65/400/800
соотв.сервисная информ.: SI01351D-1/06
Состоит из:
Рем.комплект для крышки G14,
Уплотняющее кольцо 110.00 x 4.50 HNBR,
смазка

71278077

Набор 10 прокл. крышки,поликарб.,400(C)

Применение:
Promag 400(C) корпусом из поликарбоната.
(C) = generation index C.
Состоит из:
10x уплот.колец 196,44x3,53 VMQ.

71278078

Прокладки крышки, алюм.,400(C),500 цифр.

Применение:
Promag 400(C) = индекс генерации C,
Promag/Promass 500 цифр.,
корпус преобразователя алюм., Ex.
Состоит из:
10x упл.кольцо 196,44x3,53 VMQ, по
умолчанию и -50oC/-58oF.

71228793

Наб.уплот.для корп.,D/L/W,компак.,400(C)

Применение:
Promag 400(C) с сенсором D/L/W.
(C) = индекс поколения C.
Состоит из:
уплотн. прокладка EPDM для
корпуса/сенсора D/L/W.
уплотнительное кольцо 29,87x1,78 HNBR
для разъема сенсора L/W.

50098023

корпус уплотн. W/P/S FS станд./ВТ

Usage:
10/50/51/53/55/400/800
Sensor: D/E/L/P/S/W

71228794

Компл.частей корп., D/L/W,компак.,400(C)

Применение:
Promag 400(C) с сенсором D/L/W.
(C) = индекс поколения C.
Состоит из:
4x винт M5x18 с шестигранной головкой
DIN912 с покрытием,
4x пружинная шайба M5 DIN7980 с
покрытием,для корпуса/сенсора.

50098019

части корпус W/P/H/S FS станд./ВТ

Usage:
10/50/51/53/55/400/800
Sensor: D/E/H/L/P/S/W

71236702

Комплект:10 каб.сальн.M20x1,5,D=6-12,FPM

71236702

Комплект:10 каб.сальн.M20x1,5,D=6-12,FPM

50096840

10 кабельн. сальн. M20x1,5

71236703

Комплект: 10 переход. M20x1,5/G1/2",FVMQ

71236703

Комплект: 10 переход. M20x1,5/G1/2",FVMQ

50098041

10 удлинит. M20x1.5/G 1/2"

71236704

Комплект: 10 удл. M20x1,5/NPT1/2", FVMQ

71236704

Комплект: 10 удл. M20x1,5/NPT1/2", FVMQ

50098042

10 удлинит. M20x1.5/NPT 1/2"

71236702

Комплект:10 каб.сальн.M20x1,5,D=6-12,FPM

71236702

Комплект:10 каб.сальн.M20x1,5,D=6-12,FPM

71236706
