Автоматизированная система мониторинга актюбинским водохранилище.

Цель создания системы мониторинга.

Общей целью разработки системы мониторинга является автоматизация процессов сбора информации от первичных датчиков и устройств, их обработка и анализ, формирование сигналов предупреждений и тревоги в случае превышения заданных пределов.

Другой задачей является заблаговременное выработка сценариев возможного развития событий, на основе трендов изменения контролируемых параметров.

Перечень полевого контрольно-измерительного оборудования:

• датчик уровня воды в пьезометрах -42 шт;

• датчик температуры окружающей среды - 1 шт;

• датчик температуры воды - 1 шт;

• датчик уровня воды в верхнем бьефе - 1 шт;

• энкодеры с тросовым барабаном - 5 шт.

Исходя из вышеуказанного перечня контрольно-измерительного оборудования контролируются следующие параметры:

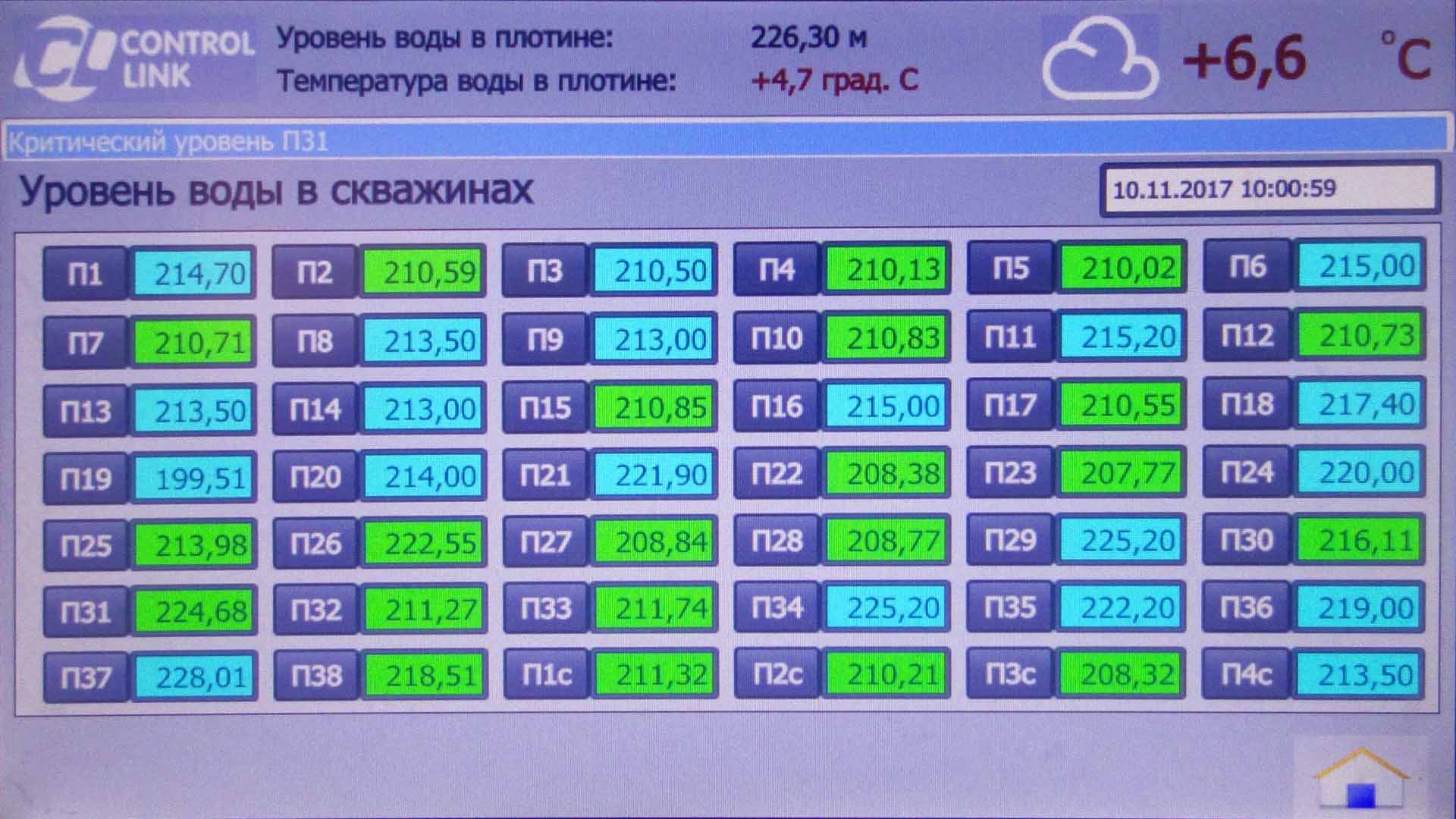

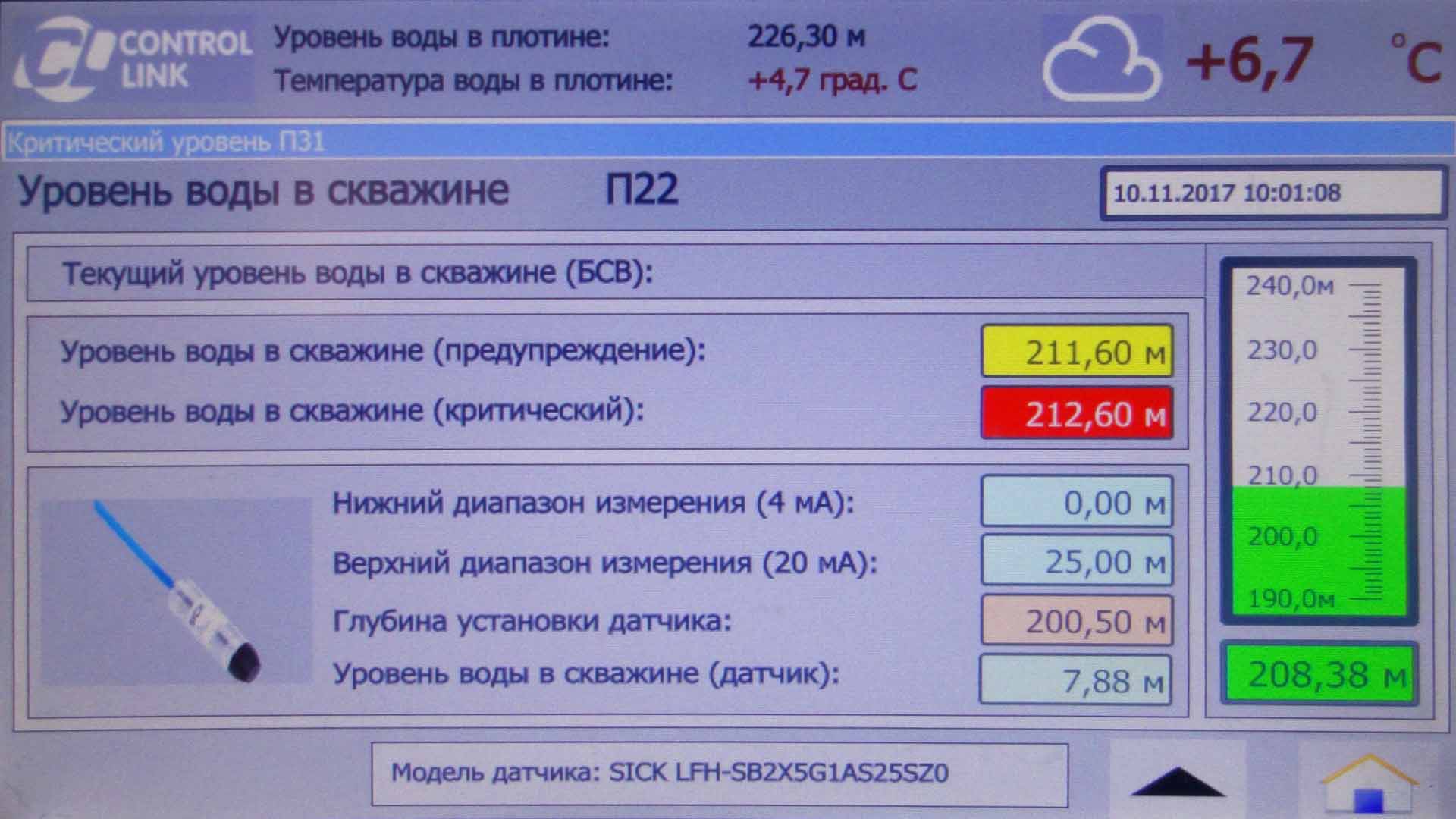

• контроль уровня воды в скважинах;

• контроль уровня воды в водохранилище;

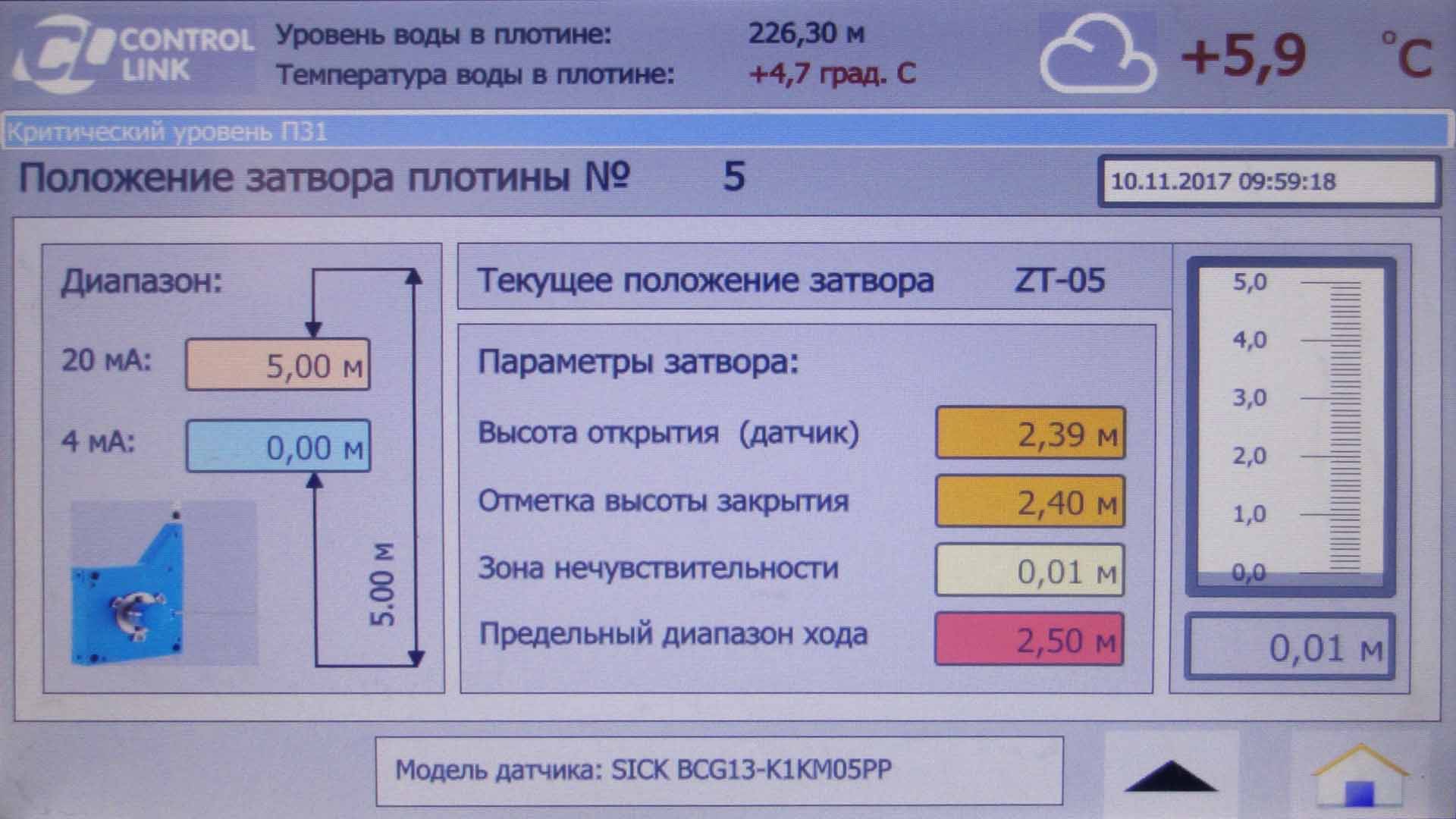

• контроль положения затворов;

• отображение температуры воды и воздуха;

• передача информации в диспетчерский пункт;

• формирование отчетной документации.

Нижний уровень.

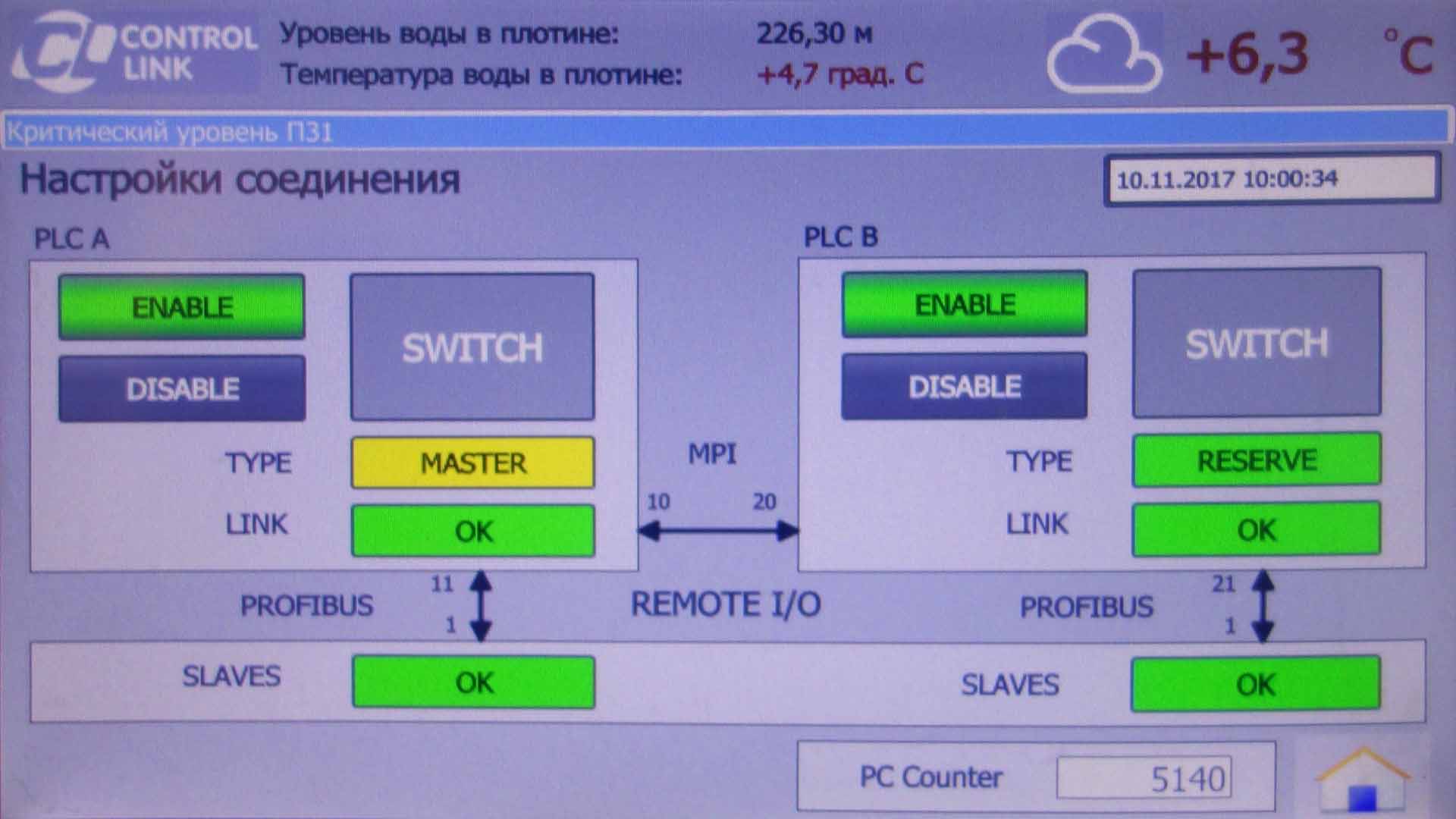

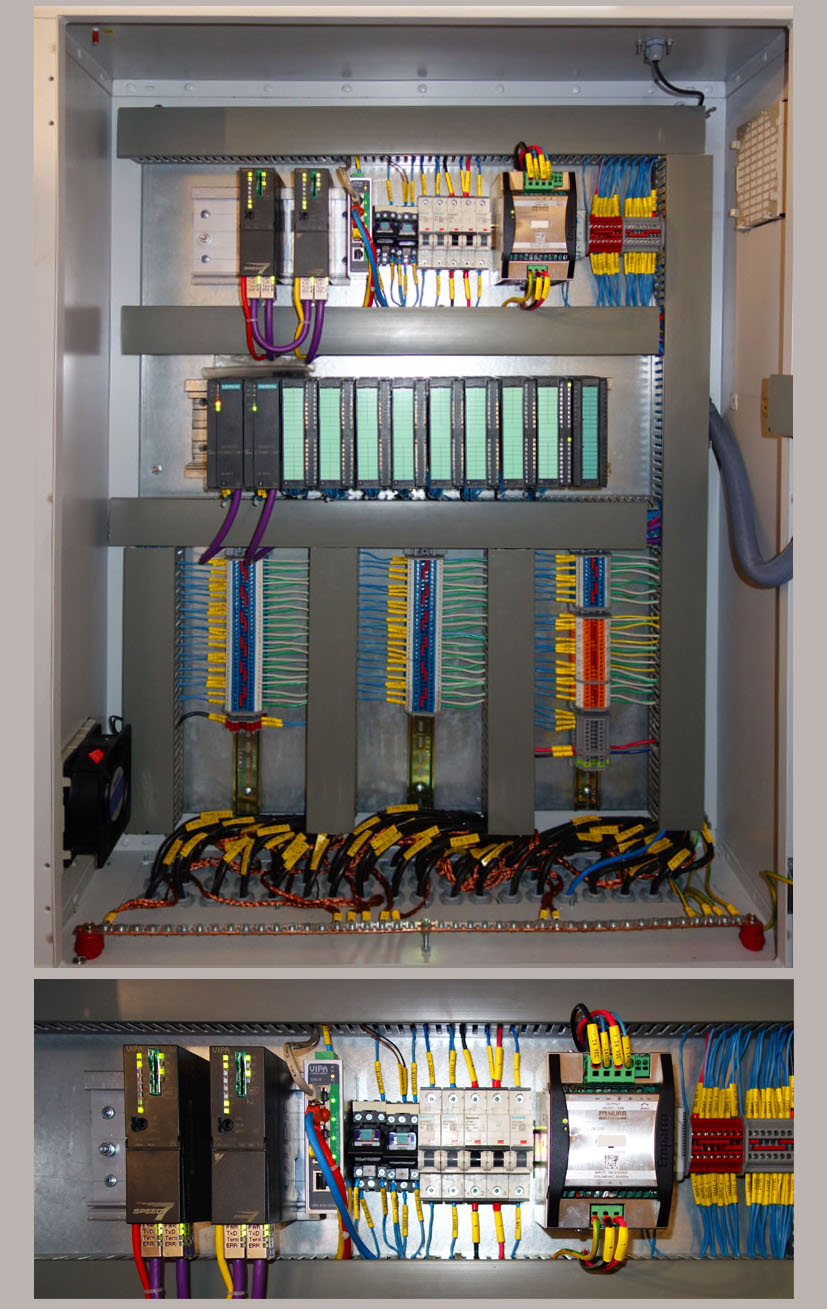

Контролеры VIPA 300S CPU 315SB (Основной) и VIPA 300S CPU 315SB (Резервный) с модулями входов / выходов, оснащены встроенным интерфейсом PROFIBUS и способны выполнять программы среднего и большого объема. Обмен информации с средствами автоматизации верхнего уровня реализовано с помощью программного пакета OPC Kipware® Software с использованием каналов резервирования.

Назначение:

• получение, обработка и контроль данных уровня воды в скважинах;

• получение, обработка и контроль данных уровня воды в водохранилище;

• получение, обработка и контроль данных положения затворов;

• получение, обработка и контроль данных температуры воды и воздуха;

• передача информации на верхний уровень (АРМ).

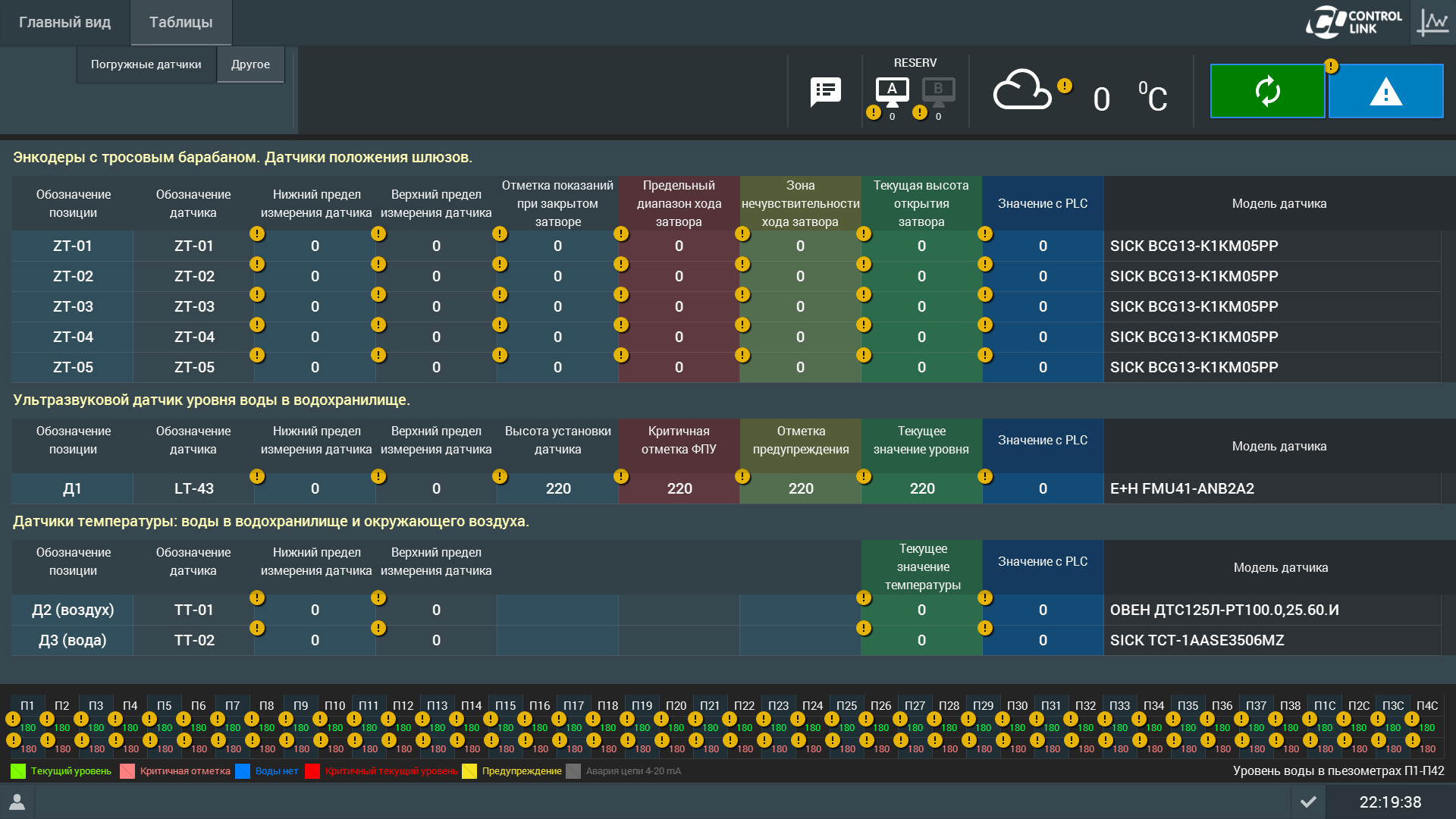

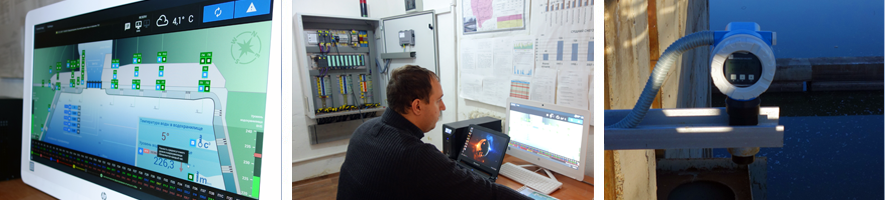

Верхний уровень качестве системы визуализации применена сенсорная многофункциональная панель Siemens KTP400, а также развернута автоматизированное рабочее место на базе программного пакета SIMPLE SCADA.

Назначение:

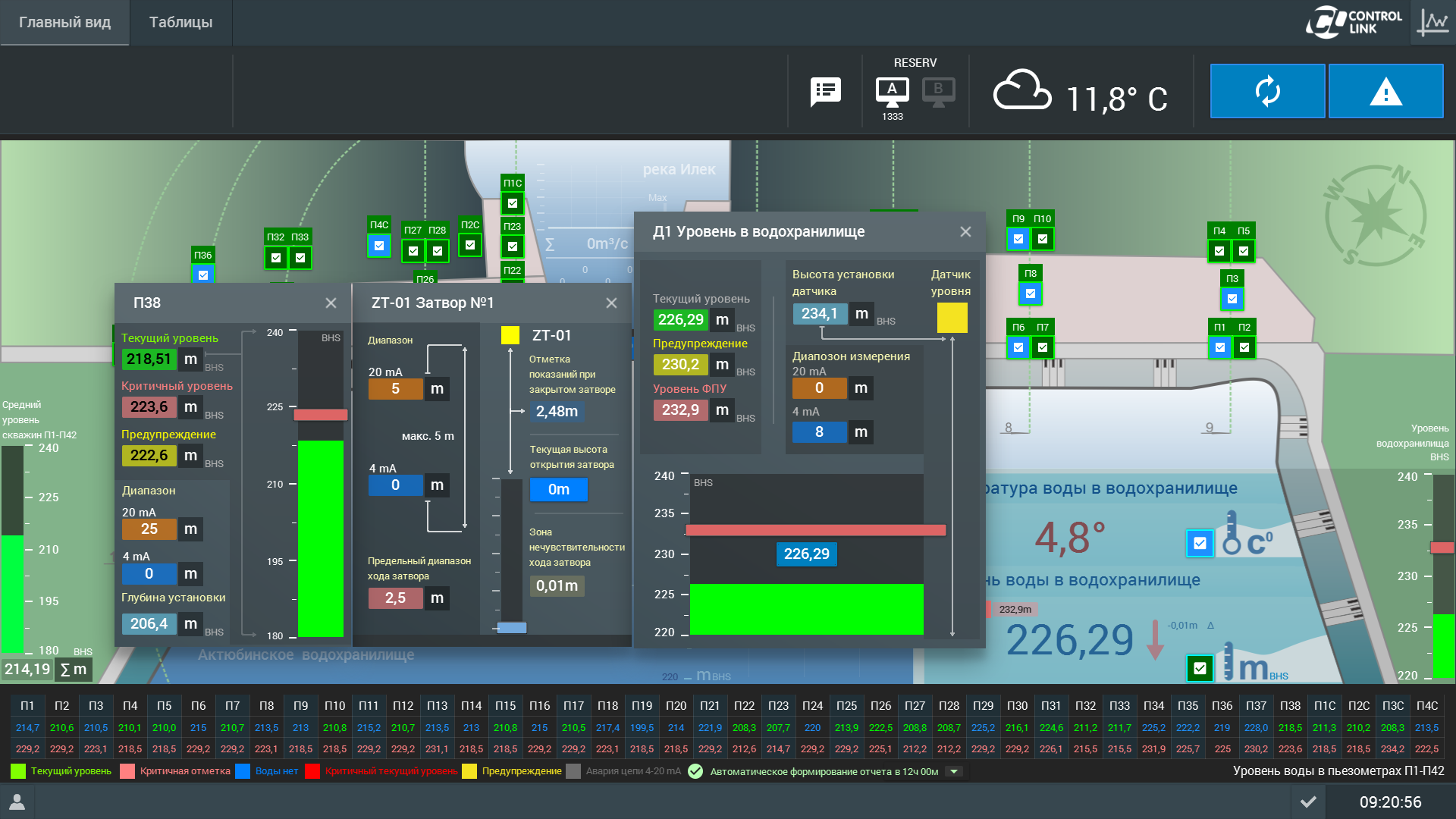

• индикация текущего состояния оборудования в виде графической мнемосхемы и в табличном виде на экране монитора АРМ и панели оператора;

• мониторинг состояния оборудования в режиме реального времени;

• приём, обработку и визуализацию данных полученных от полевого сенсорного оборудования;

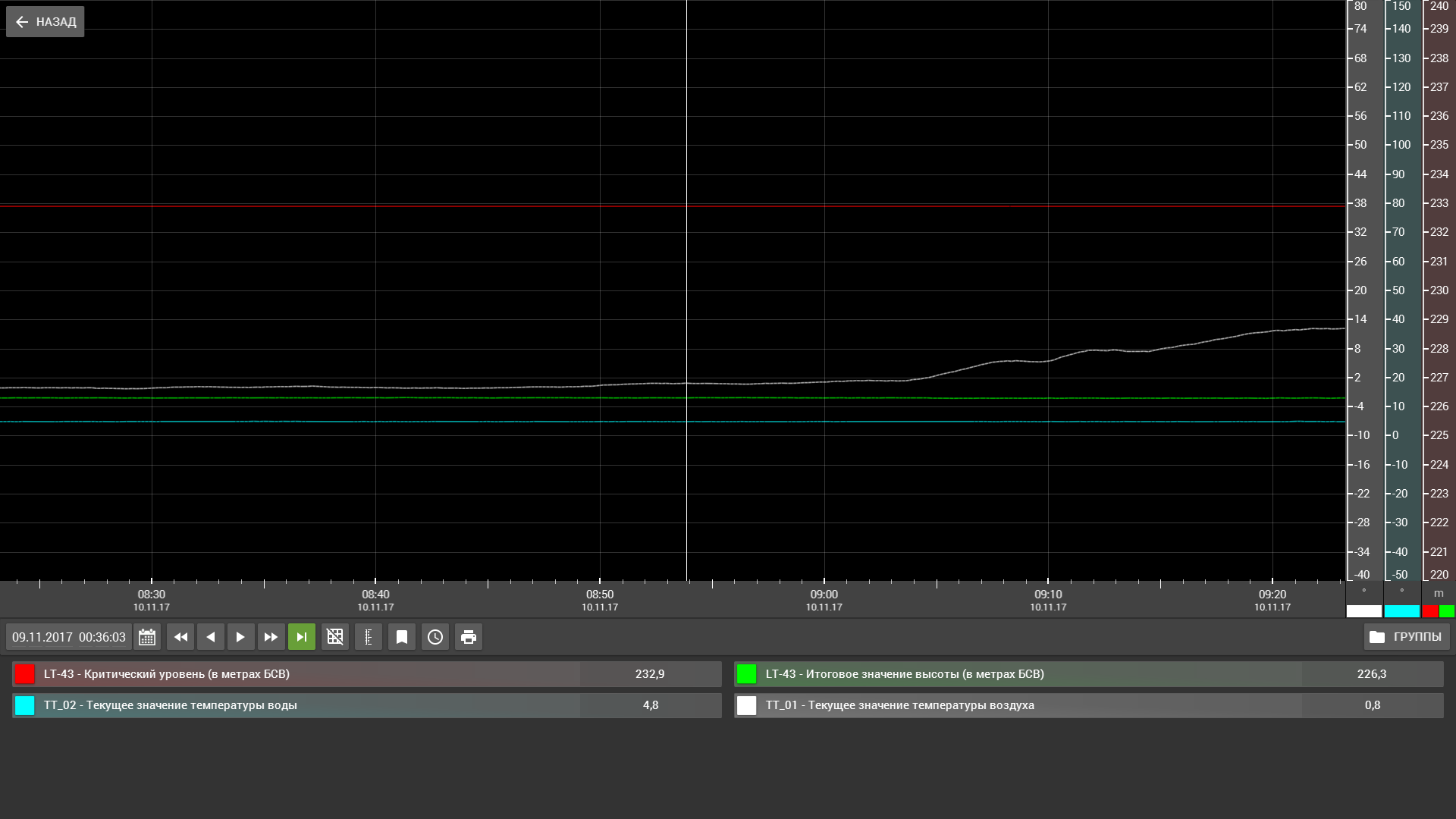

• регистрацию и хранение трендов;

• формирование журналов аварий и отчетов.
