АО "Рахат". Модернизация системы управления варочной установкой мармеладных масс на кондитерской фабрике АО "Рахат".

Замена существующей системы управления верхнего и нижнего уровня варочной установки «MAKAT», на базе контроллера фирмы SIEMENS S5 CPU-135U, c использованием человеко-машинного интерфейса (HMI), реализованного на базе промышленного компьютера SIEMENS NIXDORF PCD-4H/33 (486-DX33) с программным обеспечением PROCON SCADA for DOS.


Существующая система управления морально устарела, отсутствует программное обеспечение и техническая документация на данное оборудование, вследствие чего затруднено выявление техническим персоналом появляющихся неисправностей, а также исключается возможность произвести дальнейшую модификацию аппаратной и программной частей, с целью увеличения возможностей системы управления.

Реализация системы управления.

В рамках модернизации были выполнены следующие работы:

  • Замена контроллера SIMATIC S5-135U на контроллер VIPA SLIO 014;
  • Разработка алгоритма управления на языке STEP 7 в среде разработки TIA Portal для контроллера VIPA SLIO 014;
  • Замена персонального компьютера SIEMENS NIXDORF PCD-4H/33 на сенсорную операторскую панель SIMATIC HMI TP1900 COMFORT с диагональю экрана 19 дюймов;

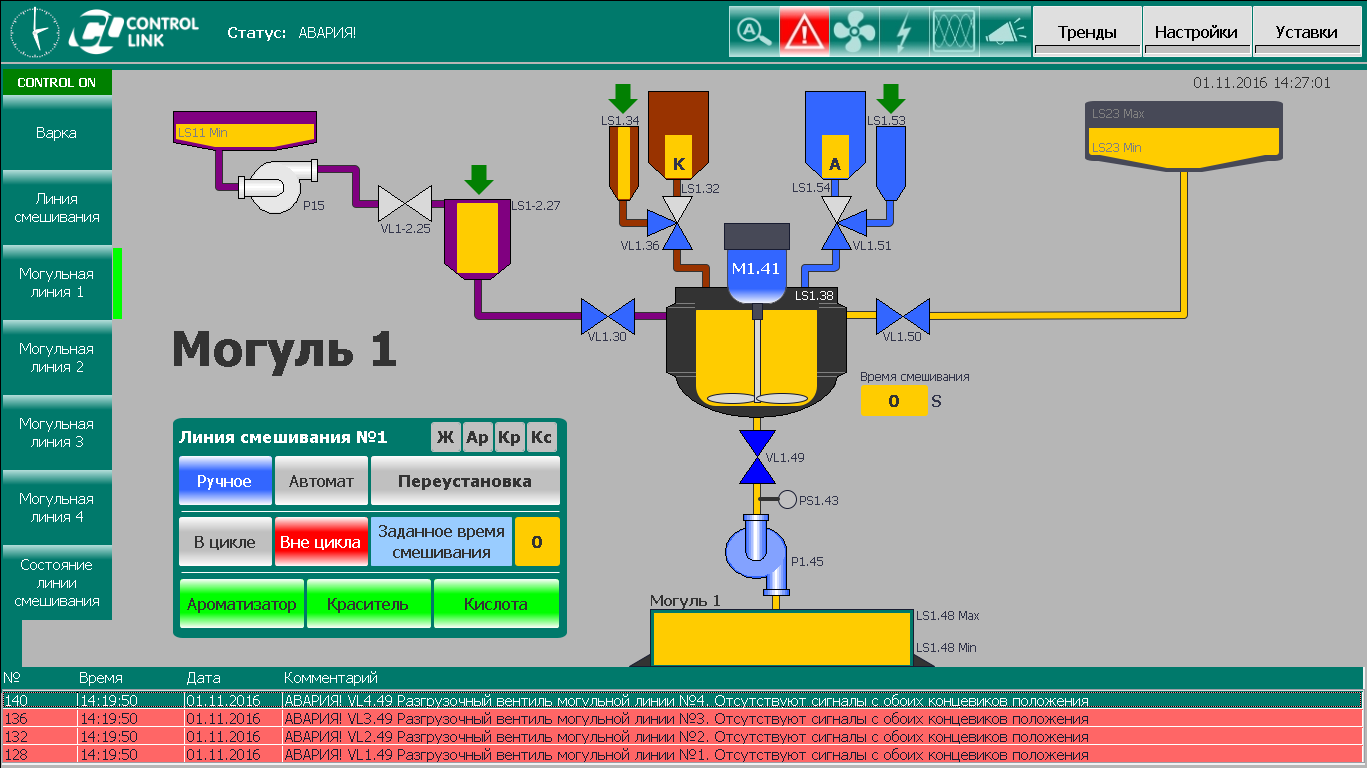

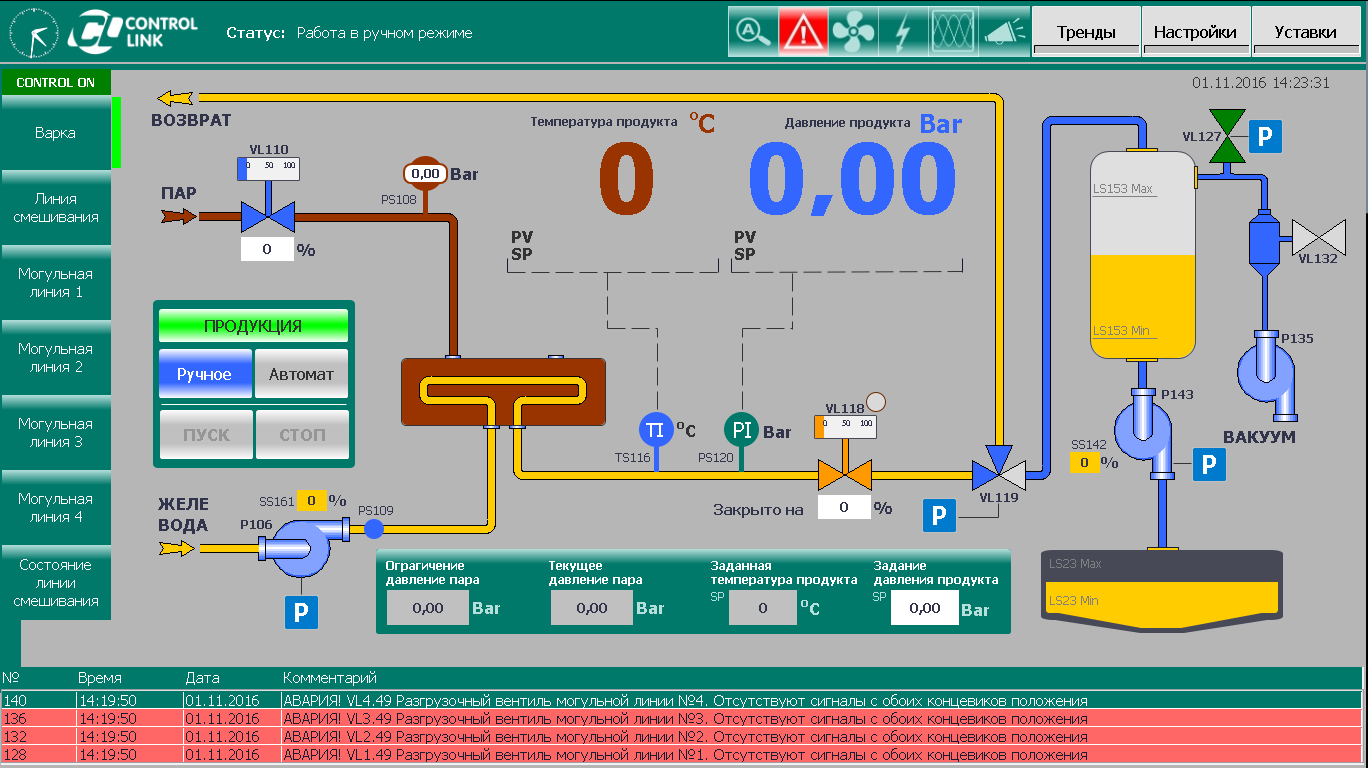

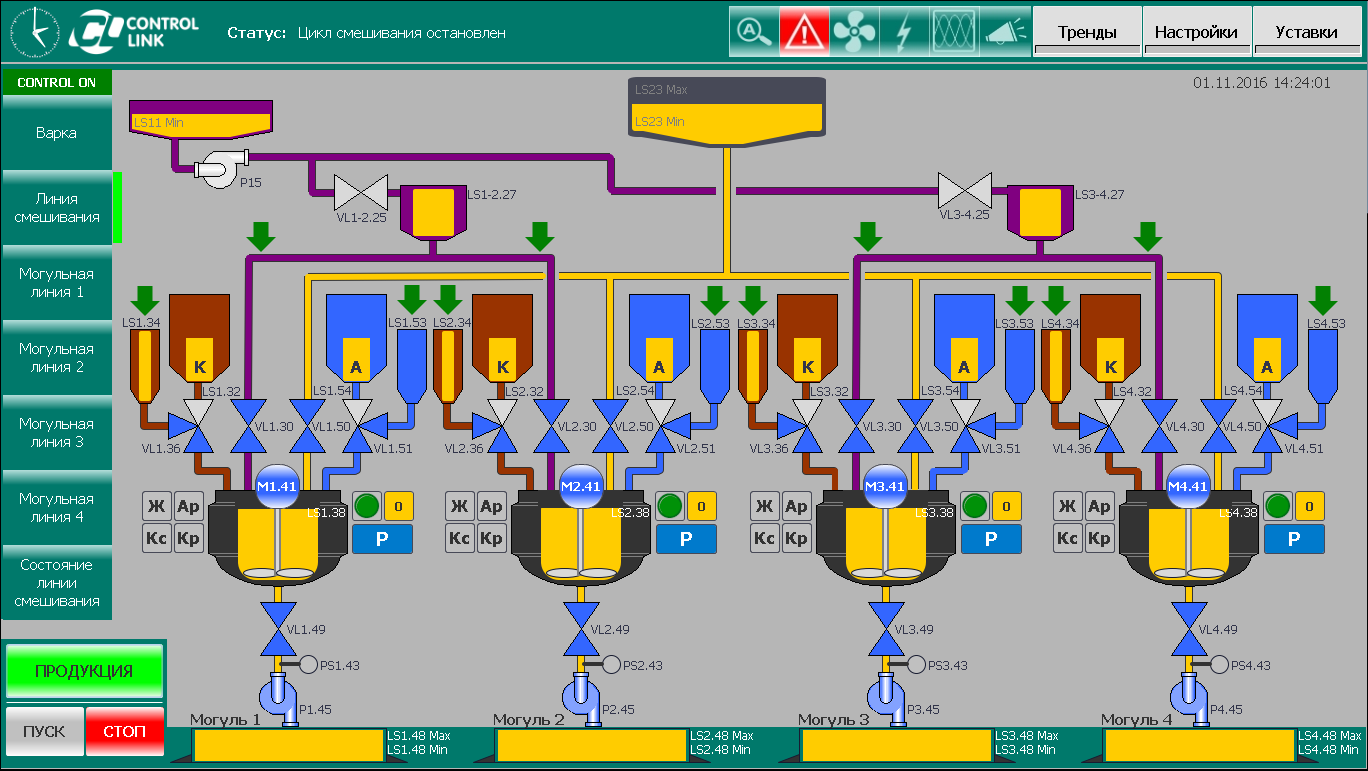

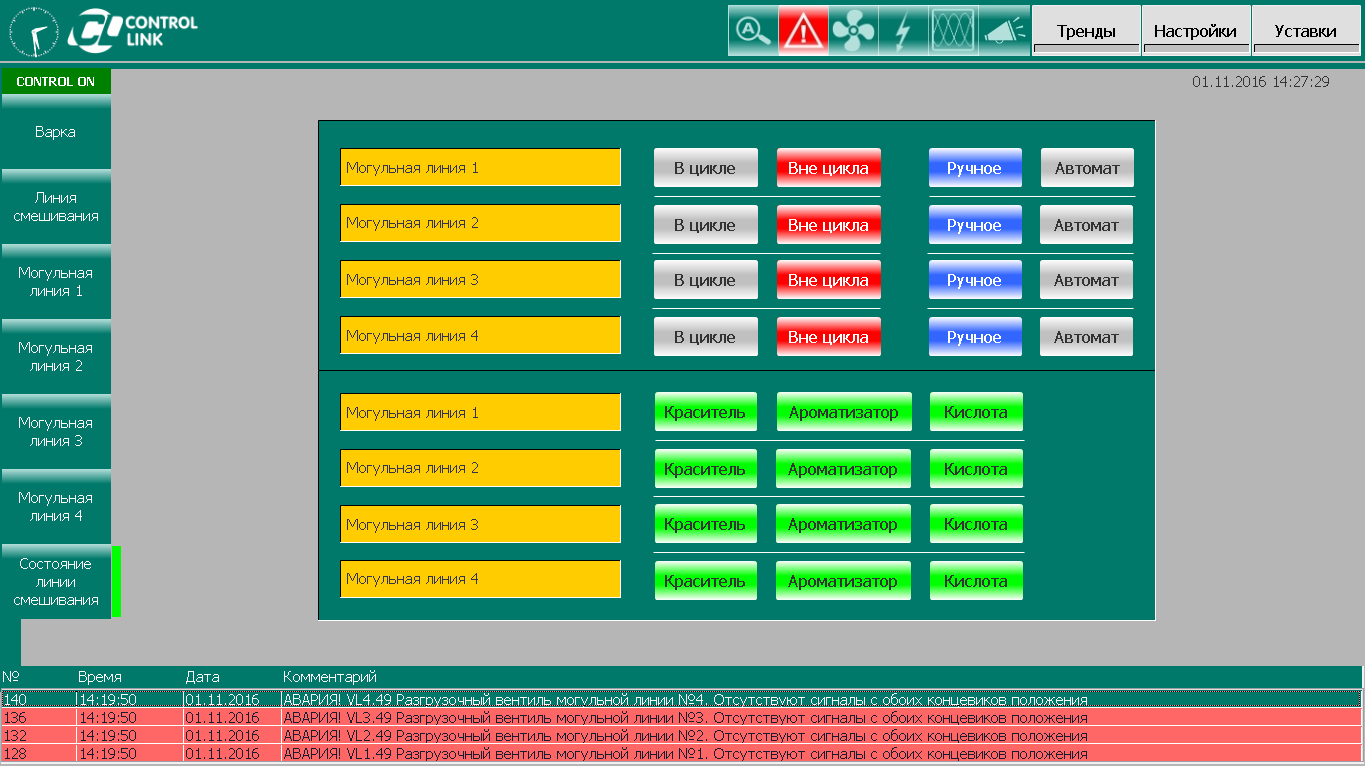

  • Разработка проекта системы визуализации на базе SCADA-системы WinCC для загрузки в панель оператора SIEMENS SIMATIC HMI TP1900 COMFORT;

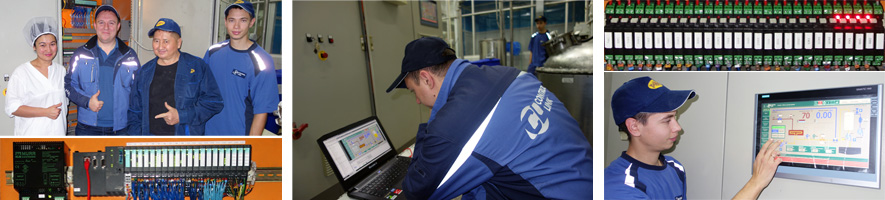

  • Монтаж и интеграция нового оборудования в общую систему управления варочной установкой мармеладных масс производственной линии MAKAT.
  • Разработка технической документации.

Описание системы.

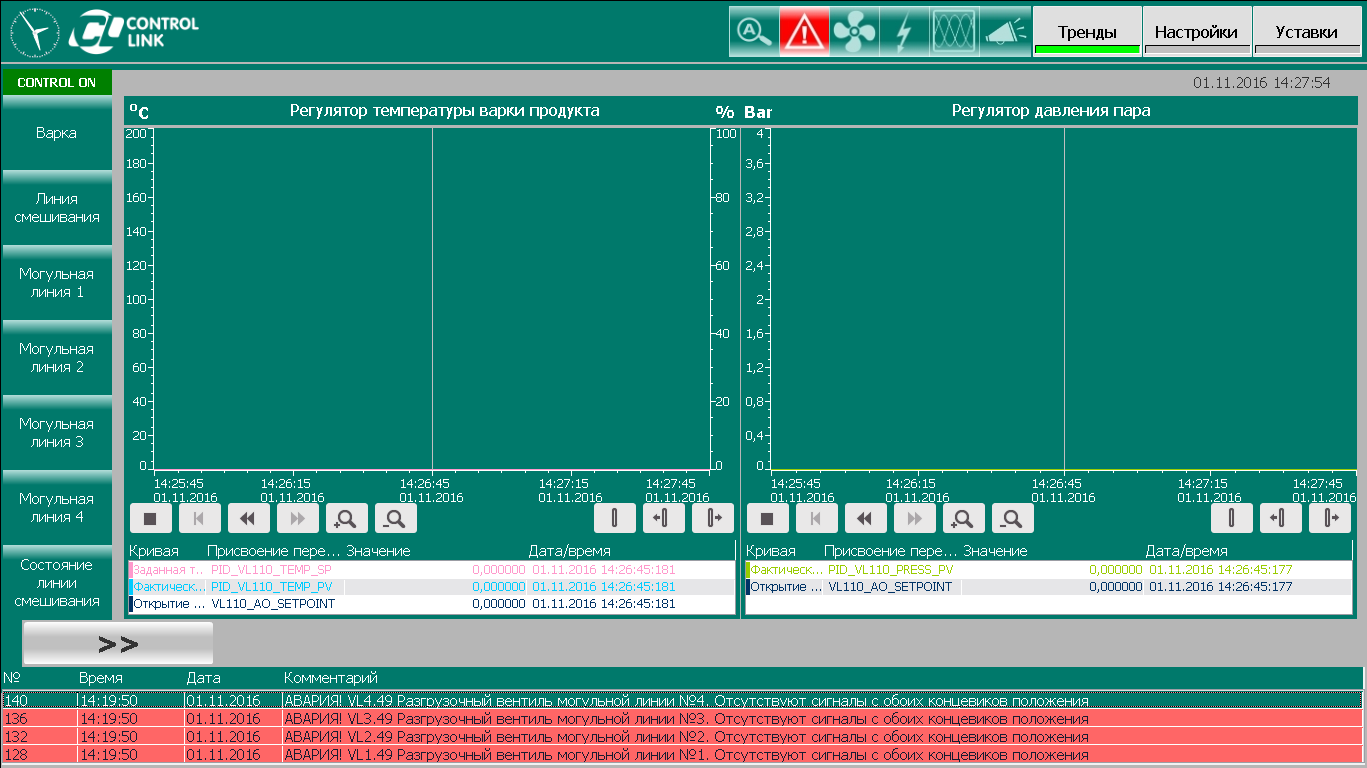

Система управления верхнего и нижнего уровня варочной установки «MAKAT» реализована на базе оборудования VIPA SLIO 014 (нижний уровень) и SIEMENS SIMATIC HMI TP1900 COMFORT (верхний уровень). Имеющийся контроллер заменен контроллером VIPA SLIO 014, который по техническим показателям и показателям надежности превышает устаревший контроллер SIMATIC S5-135U. Также заменен существующий комплекс управления SIEMENS NIXDORF PCD-4H/33 (486-DX33) с программным обеспечением PROCON SCADA for DOS на сенсорную графическую панель SIEMENS SIMATIC HMI TP1900 COMFORT с диагональю 19 дюймов. Данная панель позволяет выводить любую информацию о технологическом процессе, а также формировать тренды, вести архив всех аварийных и диагностических сообщений, что дает возможность оперативно и в короткие сроки найти причину сбоев в работе технологического процесса и предпринять меры по их устранению. Имеющееся в шкафу управление, остальное оборудование, остается без изменений и сохраняет свою функциональность и назначение.

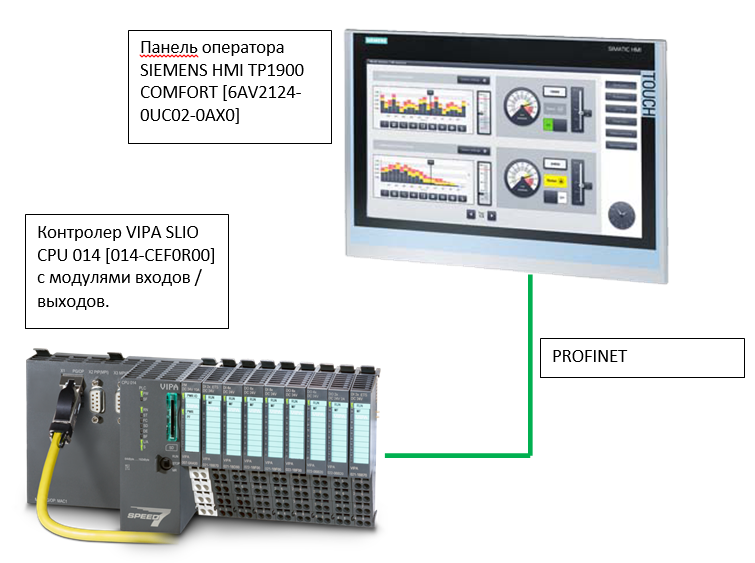

Конструктивно, контроллер VIPA SLIO 014 и панель оператора SIEMENS SIMATIC HMI TP1900 COMFORT установлены в существующий шкаф. При этом панель оператора вмонтирована в правую створку шкафа. Связь между контроллером VIPA SLIO 014, и панелью оператора MP277 организована коммуникационным интерфейсом по протоколу PROFINET.

Аналоговые и дискретные сигналы контроллера выдаются на нижний уровень автоматизации через существующие клеммные модули, установленные в шкаф.

Нижний уровень.

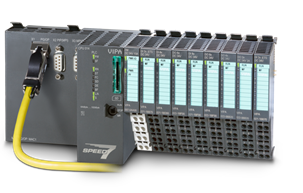

Контролер VIPA SLIO CPU 014 [014-CEF0R00] с модулями входов / выходов, оснащен встроенным интерфейсом PROFINET и способен выполнять программы среднего и большого объема. Он находит применение в системах автоматизации, оснащенных развитыми системами локального и распределенного ввода-вывода.

VIPA SLIO CPU 014 является идеальной платформой для решения технологических задач автоматического регулирования на основе программных модулей STEP 7.

Верхний уровень.

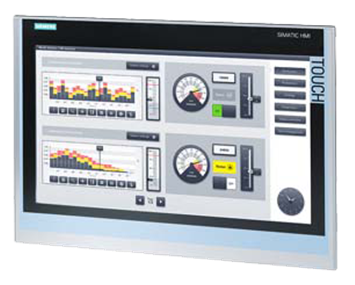

В качестве системы визуализации технологического процесса управления верхнего уровня варочной установки «MAKAT» применена сенсорная много-функциональная панель для решения задач оперативного управления и мониторинга на уровне машин и установок с диагональю 19 дюймов SIEMENS SIMATIC HMI TP1900 COMFORT.

Краткие характеристики:

  • Цветной графический широкоформатный TFT-дисплей (16 млн. цветов) с диагональю 19".
  • Наличие полного набора встроенных интерфейсов: MPI, PROFIBUS DP, USB, PROFINET, 24 мб памяти пользователя, Windows CE 6.0.

Общие положения.

Проект «20160422_435_Рахат» выполнен в соответствии с техническим заданием на модернизацию системы управления варочной установкой мармеладных масс производственной линии MAKAT конфетного цеха №1.

Проект выполнен с учетом требований следующих нормативных документов:

  • ПУЭ-2015 «Правила устройства электроустановок»;
  • СНиП РК1.02-01-2007– инструкция о порядке разработке, согласования, утверждения и составе проектной документации на строительство;
  • Сборник ГОСТов «единая система конструкторской документации»;
  • Сборник ГОСТов «система проектной документации для строительства».





Кондитерской фабрике АО «Рахат».
