DVP12SA211R

Изделие:


Краткое описание:
Базовый модуль DVP-SA, 16K шагов, 0,35мкс, 8DI/4DO (реле), 1хRS232, 2xRS485
Производитель: DELTA
Розничная цена: 67466
БЫСТРЫЙ ЗАКАЗ

12 точек дискретного ввода/вывода (8DI + 4DO)Левосторонняя высокоскоростная шинаЧасы реального времениВысокоскоростные входы, < 100 кГц, 1 группа А/В фазных входов 50 кГцШина расширения до 480 вх/вых

DVP12SA211R Контроллер (серия SA2) 8 вх.(NPN/PNP, 3 по 100кГц/5 по 10кГц)/4 вых. (реле 1,5А), =24VDC, макс. 480 вх/вых, 16К, COM1(RS-232)/COM2(RS485)/COM3(RS485)



Расширенный ПЛК серии S с часами реального времени. ПЛК DVP-SA2 обладает поддержкой большего количества прикладных инструкций чем SS2, расширенной областью памяти и более высокоскоростными входами / выходами. DVP-SА2 оснащен встроенными часами реального времени и левосторонней высокоскоростной шиной расширения, поддерживает протокол Modbus Master / Slave, ASCII / RTU и имеет два порта RS-485 + один RS-232.

Особенности ПЛК с расширенным набором функций DVP-SA2

  • ЦПУ: 12 точек дискретного ввода/вывода (8DI + 4DO).
  • Расширение до 480 вх/вых, 2 шины расширения.
  • Память: программа – 16 К шагов, регистры данных – 10 К слов.
  • Время обработки инструкций: базовая – 0,35…1 мкс, прикладная (MOV) – 3,4 мкс.
  • 3 COM-порта: RS-232, 2xRS-485 (Modbus, ASCII / RTU).
  • 4 высокоскоростных импульсных выхода: 10 кГц.
  • 8 каналов высокоскоростного счета и внешних прерываний: 3 по 100 кГц, 5 по 10 кГц, 1 А/В фазный 50 кГц.
  • Бесплатное ПО.
Библиотека EPLAN для DELTA
Руководство по среде ISPSoft eng. (20130118)
Руководство по A2
Руководство по программированию DVP-PLC ES2 / EX2 / SS2 / SA2 / SX2 / SE (eng)
DVP-PLC рук. по программированию (рус)
PLC LINK описание
ISPSoft 2.04
WPLSoft-V2.39
COMMGR v.1.03 - коммуникационная программа
Разрешение на применение Программируемые контроллеры серии DVP, операторские панели DOP и ТР
Сертификат соответствия Программируемые логические контроллеры серии AH, DVP



Технические характеристики программируемого контроллера DVP-SA2

Код заказа DVP12SA211R DVP12SA211T
Напряжение питания =24 В (-15%, + 20%),с защитой от переполюсовки
Потребляемая мощность 1,8 Вт
ВХОДЫ
Тип входа PNP или NPN
Потребляемый ток 5 мА при =24 В
Время фильтрации 10 мс (регулируется в диапазоне 0-20 мс, регистры D1020 и D1021)
ВЫХОДЫ Реле Транзистор
Максимальный ток 1,5 А / 1 точка (5 А общий) 55 °C – 0,1 А / 1 точка; 0,5 А / 1 точка (2 А общая точка)
45 °C – 0,2 А / 1 точка; 0,3 А / 1 точка (2 А общая точка)
Рабочее напряжение ~250 В, < =30 В =30 В
Максимальная нагрузка (индуктивная) см. руководство по эксплуатации 15 Вт (=30 В)
Время реакции около 10 мс включение 20 мкс
отключение 30 мкс

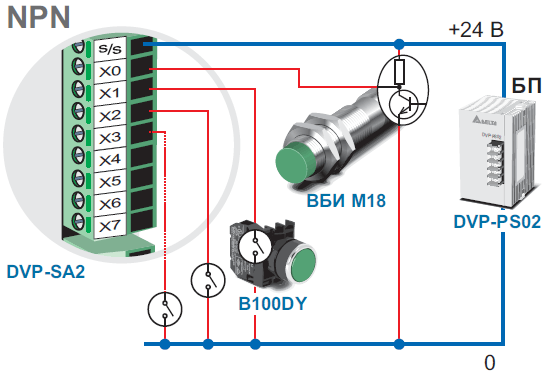

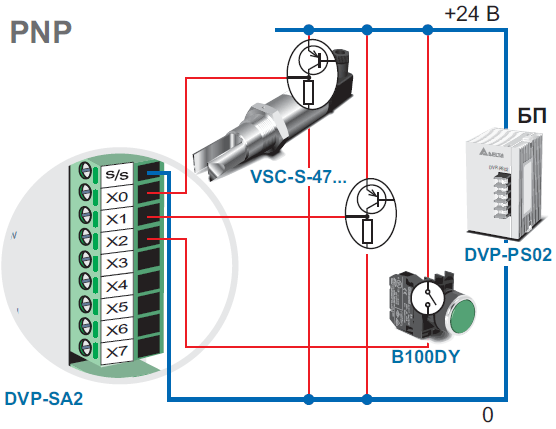

Схема подключения входов NPN и PNP



Схема подключения выходов РЕЛЕ



Модули расширения для ПЛК DVP-SA2

  • Модуль аналогово ввода DVP04AD-S
  • Модуль аналогово вывода DVP04DA-S
  • Модуль аналогово ввода/вывода DVP06XA-S
  • Температурный модуль DVP04-PT/TC
  • Модули дискретного ввода/вывода DVP SM/SN/SP
  • Коммуникационный модуль для сетей Ethernet DVPEN01-SL
  • Станция удаленного сбора данных RTU-EN01 через сеть Ethernet
  • Модуль расширения интерфейсов RS-485 / RS-232 DVPSCM12-SL
  • Коммуникационный модуль CANopen DVPCOMP-SL
  • Коммуникационный модуль Profibus DVPPF02-SL
  • Модуль позиционирования DVP01PU-S

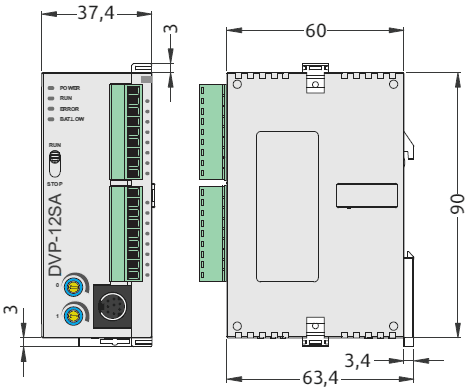

Габаритные размеры, мм
