SIWAREX FTC WEIGHING ELECTRONIC FOR FORCE MEASUREMENT, BELT SCALE, LOSS-IN-WEIGHT SCALE AND FLOW RATE METER. WITHOUT VERIFICATION CAPABILITY USABLE FOR S7-300 AND ET200M
|
SIWAREX FTC | |
|---|---|
|
Использование в системах автоматизации |
|
|
напрямую или через ET 200M |
|
через ET 200M |
|
через ET 200M |
|
Интерфейс связи |
SIMATIC S7, RS 232, RS 485 |
|
Конфигурирование модуля |
через SIMATIC S7 |
|
с помощью программы SIWATOOL FTC (RS 232) |
|
|
Измерительные свойства |
|
|
3 x 6000 d |
|
+/- 8 млн. делений |
|
400/100 Гц |
|
Несколько настраиваемых цифровых фильтров |
с критическим гашением, фильтр Бесселя, фильтр Баттерворта (0,05...20 Гц), фильтр среднего значения |
|
Функции весов |
|
|
|
|
|
|
|
|
|
|
Весоизмерительные ячейки |
DMS по 4- или 6-проводной технологии |
|
1, 2 или 4 мВ/В |
|
Питание весоизмерительных ячеек |
|
|
Постоянный ток 10,3 В |
|
184 мA |
|
|
|
> 56 Ω |
|
≤ 4010 Ω |
|
Макс. расстояние между весоизмерительными ячейками |
|
|
При использовании рекомендованного кабеля: |
|
|
1000 м |
|
|
|
300 м |
|
1000 м |
|
Подключение к весоизмерительным ячейкам во взрывоопасной зоне 1 |
опционально через взрывозащищенный интерфейс SIWAREX IS |
|
Допуски для взрывоопасной зоны 2 и безопасность |
ATEX 95, FM, cULUS Haz. Loc. |
|
Питание |
|
|
Постоянный ток 24 В |
|
500 мA |
|
тип. 55 мА |
|
Входы/выходы |
|
|
7 DE с разделением потенциалов |
|
8 DA с разделением потенциалов |
|
до 10 кГц |
|
|
|
0/4 ... 20 мА |
|
100 Гц |
|
Степень защиты по DIN EN 60529; IEC 60529 |
IP20 |
|
Климатические условия Tmin (IND)...Tmax (IND) (рабочая температура) |
|
|
-10 ... 60 °C |
|
-10 ... 40 °C |
|
Требования к ЭМС |
EN 61326, EN 45501, NAMUR NE21, часть1 |
|
Габариты в мм |
80 x 125 x 130 |
|
Вес |
600 г |
 |
SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 160MM
|
|
SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM
|
|
SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM
|
|
SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 830MM
|
|
SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 2000MM
|
 |
SIMATIC S7-300, ЭЛЕМЕНТ ПОДКЛЮЧЕНИЯ ЭКРАНОВ СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ
|
|
SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 1 КАБЕЛЯ ДИАМЕТРОМ 4-13MM, УПАКОВКА ИЗ 2 ШТУК
Packaging Quantity (piece): 2
|
 |
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ
|
 |
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
|
|
КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.
|
|
КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.
|
|
SIWAREX M 9-КОНТАКТ. КОННЕКТОР ДЛЯ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИН. SIWAREX M С 9-КОНТАКТ. PC-ИНТЕРФЕЙСОМ (RS232C) 2 M КАБЕЛЬ
|
|
SIWAREX M 9-КОНТАКТ. КОННЕКТОР ДЛЯ ПОСЛЕДОВАТЕЛЬНЫЙ СОЕДИН. SIWAREX M С 9-КОНТАКТ. PC-ИНТЕРФЕЙСОМ (RS232C) 5 M КАБЕЛЬ
|
|
КЛЕМНАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ДЛЯ СОЕДИНЕНИЯ/СОЕДИНЕНИЯ В ПАРАЛЛЕЛЬ 1-4 НАГРУЗ.ЯЧЕЕК В 4-Х ИЛИ 6-ТИ ПРОВОД.СИСТЕМУ СОЕДИНЕНИЯ/ДОБАЛЕНИЯ РАЗЛИЧНЫХ ИЗМЕР.КАБЕЛЕЙ ДЛЯ ИЗМЕР.СИСТЕМ, IP66, РАЗМЕРЫ В ММ: 120 X 220 X 81
|
|
JUNCTION BOX SIWAREX JB STAINLESS STEEL HOUSING TO CONNECT IN PARALLEL UP TO 4 LOAD CELLS IN 4-WIRE OR 6-WIRE SYSTEM DEGREE OF PROTECTION: IP 66 USABLE IN EXPLOSION CAPABLE ATMOSPHERES, IN INTRINSICALLY SAFE CIRCUITS. DIMENSIONS IN MM:150X100X63
|
 |
SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ. ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, СТАНДАРТНАЯ ВЕРСИЯ
|
|
SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ. ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, ВЕРСИЯ ДЛЯ ТЕМПЕРАТУРНОГО КЛАССА Т6
|
|
CONFIGURATION PACKAGE SIWAREX FTC FOR BELT SCALE FOR TIA-PORTAL / SIMATIC S7 ON CD-ROM, - SAMPLE PROGRAM GETTING STARTED FOR TIA-PORTAL AND STEP 7 CLASSIC - PC CONFIGURATION SOFTWARE SIWATOOL - MANUALS
|
|
CONFIGURATION PACKAGE SIWAREX FTC FOR FORCE MEASUREMENT, LOSS-IN-WEIGHT SCALE AND LOW RATE METER, FOR TIA-PORTAL/ SIMATIC S7 ON CD-ROM, - SAMPLE PROGRAM GETTING STARTED FOR TIA-PORTAL AND STEP 7 CLASSIC - PC CONFIGURATION SOFTWARE SIWATOOL - MANUALS
|
|
CONFIGURATION PACKAGE SIWAREX FTC FOR PCS7 V6.X ON CD-ROM, SETUP FOR S7-INTEGRATION CFC-FUNCTION BLOCK - FACEPLATE FOR WINCC ADJUSTMENT, SOFTWARE SIWATOOL FTC, MANUAL ON CD-ROM
|
|
CONFIGURATION PACKAGE FOR BELT SCALE SIWAREX FTC FOR PCS7 V7.0 AND V7.1 ON CD-ROM, HSP FOR S7-INTEGRATION CFC-FUNCTION BLOCK FACEPLATE FOR WINCC ADJUSTMENT, SOFTWARE SIWATOOL FTC, MANUAL ON CD-ROM
|
|
| 7MH4900-3AK64
CONFIGURATION PACKAGE FOR LOSS-IN WEIGHT SCALE SIWAREX FTC FOR PCS7 V7.0 AND V7.1 ON CD-ROM, HSP FOR S7-INTEGRATION CFC-FUNCTION BLOCK FACEPLATE FOR WINCC ADJUSTMENT, SOFTWARE SIWATOOL FTC, MANUAL ON CD-ROM
|
|
|
CONFIGURATION PACKAGE FOR BELT SCALE SIWAREX FTC FOR PCS7 V8.0 ON CD-ROM, HSP FOR S7-INTEGRATION CFC-FUNCTION BLOCK FACEPLATE FOR WINCC ADJUSTMENT, SOFTWARE SIWATOOL FTC, MANUAL ON CD-ROM
|
|
| 7MH4900-3AK66
CONFIGURATION PACKAGE FOR LOSS-IN WEIGHT SCALE SIWAREX FTC FOR PCS7 V8.0 ON CD-ROM, HSP FOR S7-INTEGRATION CFC-FUNCTION BLOCK FACEPLATE FOR WINCC ADJUSTMENT, SOFTWARE SIWATOOL FTC, MANUAL ON CD-ROM
|

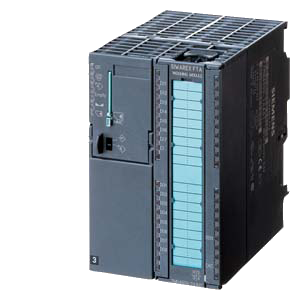

Весоизмерительный модуль SIWAREX FTC
SIWAREX FTC (Flexible Technology for Continous Weighing - "Универсальная технология непрерывного измерения веса") представляет собой разносторонний и универсальный весоизмерительный модуль для использования в комплексе с ленточными весами, дифференциальными весовыми дозаторами и измерителями потока сыпучих материалов. Он также может использоваться для измерения веса и силы. Функциональный модуль SIWAREX FTC интегрирован в SIMATIC S7/PCS7 и использует возможности этой современной системы автоматизации, например, встроенные средства коммуникации, функции диагностики и проектировочные инструменты.
Весоизмерительный модуль SIWAREX FTC оптимально применим там, где предъявляются высокие требования к процессам непрерывного взвешивания. Благодаря превосходным измерительным свойствам можно производить высокоточный замер веса в максимум трех диапазонах. При измерении силы значения могут регистрироваться в двух направлениях.
Пример типичных областей применения SIWAREX FTC:
SIWAREX FTC - это функциональный модуль системы SIMATIC S7-300, устанавливается непосредственно на шину задней стенки SIMATIC S7‑300 или ET 200M. Благодаря монтажу на профильной шине (на защелках), расходы на монтаж и разводку модуля шириной 80 мм очень скромные.
Весоизмерительные ячейки, последовательный интерфейс RS 485, аналоговый выход и цифровые входы/выходы подключаются через 40-контактный стандартный фронтальный штекер, ПК (RS 232) подключается через 9-контактный штекер типа Sub-D, а питание через отдельный 2-контактный штекер.
Благодаря использованию SIWAREX FTC в SIMATIC гарантируется полная интеграция ленточных весов в систему автоматизации.
Основной задачей SIWAREX FTC является высокоточное измерение текущего веса в максимум трех диапазонах и точный расчет загрузки ленты и количества подаваемого материала или расхода. В режиме "измерение силы" показатели снимаются в двух направлениях.
Объем подачи регистрируется в 8 сумматорах. Кроме того, интеграция в SIMATIC дает возможность напрямую воздействовать на работу весов с помощью SPS-программы. Таким образом происходит рациональное разделение задач: Функции быстрого взвешивания реализуются в SIWAREX FTC, а блокировка и распределение сигналов - в SIMATIC-CPU.
Доступны следующие режимы работы:
измерение веса и силы
В этом режиме работы определяется весовое значение или значение силы, передача определенных значений в SPS и их индикация.
Ленточные весы
В этом режиме работы выполняются функции ленточных весов. Проводятся рассчеты типичных параметров процесса: загрузки ленты, силы подачи и скорости ленты. С помощью соответствующих команд можно управлять лентой и вызывать на дисплей необходимые параметры.
Вид ленточных весов
Дифференциальный весовой дозатор
В этом режиме работы выполняются функции дифференциального весового дозатора. Учитывается актуальный вес емкости, расход регулируется в соответствии с заданным значением.
Специфичные для данного применения параметры, такие как параметры дозировки, характеристика устройства и материала, могут быть настроены непосредственно в SIWAREX FTC. В распоряжении оператора специально сконфигурированные для работы с дифференциальным весовым дозатором команды, такие как, например, "дозировка" (ручная, автоматическая, гравиметрическая, волюметрическая), "наполнение" и "опорожнение".
Высокая точность дозирования достигается за счет высокого разрешения измерительной техники, преобразования сигнала в режиме реального времени, получения и фильтрования сигналов в весоизмерительной электроники.
Вид весов дифференциального весового дозатора
измеритель потока сыпучего материала
В этом режиме работы выполняются функции измерителя потока сыпучего материала. Расчеты типичных технологических значений протока и объема подачи производятся в модуле SIWAREX. В распоряжении пользователя находятся специфичные для данного приложения параметры для настройки весов и команды, определяющие режим их работы.
Вид измерителя потока сыпучего материала
В процессе взвешивания модуль SIWAREX FTC контролирует состояние и информирует пользователя о неполадках. Оптимизированный обмен данными внутри SIMATIC позволяет напрямую обрабатывать сигналы весов в SPS-программе.
За счет воздействия на процессы взвешивания со стороны SPS SIWAREX FTC можно с легкостью адаптировать к изменениям в системе.
Настройка SIWAREX FTC осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов. В сочетании с "активными шинными модулями" возможно произведение замены блоков под напряжением.
Области применения SIWAREX FTC
SIWAREX FTC полностью интегрирован в SIMATIC S7 и SIMATIC PCS 7. Пользователь абсолютно свободен в выборе конфигурации своей системы автоматизации - включая весоизмерительные приложения.
За счет соответствующей компоновки элементов SIMATIC можно создавать оптимальные решения для малых, средних и крупных систем. Управление и контроль весов реализуются с помощью стандартных панелей оператора SIMATIC. Естественно, эти панели оператора (в том числе, сенсорные панели типа TP177B) можно параллельно использовать для контроля и управления системой.
С помощью пакета проектировщика и приложений-образцов для SIMATIC быстро создаются индивидуальные и отраслевые решения. На следующем рисунке представлена типичная конфигурация системы средних размеров.
Для проектирования в SIMATIC PCS 7 используются готовые функциональные модули и графические модули для станции оператора.
Конфигурация SIMATIC S7/PCS 7 с SIWAREX FTC
Настройка весов с помощью SIWATOOL FTC
Для настройки и сервисного обслуживания существует специальная программа - SIWATOOL FTC, работающая в ОС Windows.
Программа позволяет производить ввод весов в эксплуатацию, не обладая познаниями в автоматизационной технике. При необходимости сервисного обслуживания техник может с помощью ПК проанализировать и протестировать процессы, происходящие внутри весов. Считывание информации из диагностического буфера SIWAREX FTC очень удобно при анализе событий.
Помимо этого, с помощью SIWATOOL FTC можно выполнять следующие действия:
Программа настройки SIWATOOL FTC
Очень полезна также и функция анализа диагностического буфера, содержимое которого можно после считывания сохранить вместе с параметрами.
Для контроля процессов взвешивания в модуле SIWAREX FTC имеется режим регистрации (Trace). Записанные результаты взвешивания и соответствующие состояния можно отобразить при помощи SIWATOOL FTC и функций отображения кривых в MS-Excel.
Обновление прошивки
Дополнительная программная функция позволяет загрузить новую прошивку в SIWAREX FTC прямо на месте установки. Таким образом при необходимости прошивку можно обновить в любой точке земного шара.
Считывание протоколов взвешивания
Содержимое сумматоров можно сохранить на картах типа MMC (Micro Memory Card), которые вставляются в SIWAREX FTC.
SIWAREX FTC – простое проектирование
Благодаря интеграции в SIMATIC можно строить свободно программируемые модульные весоизмерительные системы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.
Для легкого начала работы по включению модуля в программу STEP 7 и в качестве основы для прикладного программирования бесплатно предоставляется готовое программное средство SIWAREX FTC „Getting Started“ . С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX FTC в комбинации с сенсорной панелью SIMATIC (TP/OP/MP) в качестве прибора управления.
Вид весов в программе SIWAREX FTC "Getting started" (Начало работы)
