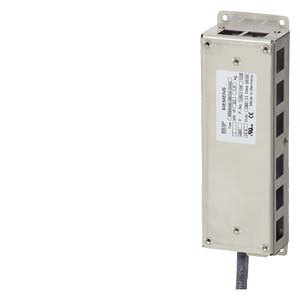

ТОРМОЗНОЙ РЕЗИСТОР 200-240В 180R 50ВТ

Изделие: 6SE6400-4BC05-0AA0

Краткое описание:

MICROMASTER 4 ТОРМОЗНОЙ РЕЗИСТОР 200-240 В 180R 1000ВТ PK 50 W КОНТ. 230 X 72 X 43,5 ММ В X Ш X Г IP20

Производитель: SIEMENS
Напряжение (V): 200/240
Сопротивление (ОМ): 180
Мощность (kW): 1
Вес: 1 кг.

Розничная цена: 48087

БЫСТРЫЙ ЗАКАЗ

Обзор

Обзор

Тормозные резисторы для типоразмеров FSA и FSC

Внешний тормозной резистор предназначен для отвода генераторной энергии, производимой двигателем, что значительно улучшает характеристики торможения.

Резистор, который требуется для реостатного торможения, может использоваться со всеми типоразмерами преобразователей. Типоразмеры FSD и FSE оснащены внутренним тормозным прерывателем, позволяющим подключать тормозной резистор напрямую к преобразователю. Для типоразмеров от FSA до FSC предлагается дополнительный модуль торможения, необходимый для подключения тормозного резистора к преобразователю.

Информация для выбора и заказа

Ном. мощность		SINAMICS V20		Тормозной резистор
кВ	л.с.	Тип 6SL3210-...	Типоразмер	Заказной №
Преобразователи 1 АС 230 В
0.12	0.16	5BB11-2 . V0	FSA	6SE6400-4BC05-0AA0
0.25	0.33	5BB12-5 . V0	FSA
0.37	0.5	5BB13-7 . V0	FSA
0.55	0.75	5BB15-5 . V0	FSA
0.75	0.75	5BB17-5 . V0	FSA
0.75	1.0	5BB18-0 . V0	FSA
1.1	1.5	5BB21-1 . V0	FSB	6SE6400-4BC11-2BA0
1.5	2.0	5BB21-5 . V0	FSB	6SE6400-4BC11-2BA0
2.2	3.0	5BB22-2 . V0	FSC	6SE6400-4BC12-5CA0
3.0	4.0	5BB23-0 . V0	FSC	6SE6400-4BC12-5CA0

Ном. мощность		SINAMICS V20		Тормозной резистор
кВ	л.с.	Тип 6SL3210-...	Типоразмер	Заказной №
Преобразователи 3 АС 400 В
0.37	0.50	5BE13-7 . V0	FSA	6SE6400-4BD11-0AA0
0.55	0.75	5BE15-5 . V0	FSA
0.75	1.0	5BE17-5 . V0	FSA
1.1	1.5	5BE21-1 . V0	FSA
1.5	2	5BE21-5 . V0	FSA
2.2	3	5BE22-2 . V0	FSA	6SE6400-4BD12-0BA0
3.0	4	5BE23-0 . V0	FSB
4.0	5	5BE24-0 . V0	FSB
5.5	7.5	5BE25-5 . V0	FSC	6SE6400-4BD16-5CA0
7.5	10	5BE27-5 . V0	FSD
11.0	15	5BE31-1 . V0	FSD
15.0	20	5BE31-5 . V0	FSD	6SE6400-4BD21-2DA0
22	30	5BE31-8 . V0	FSE	6SE6400-4BD21-2DA0
30	40	5BE32-2 . V0	FSE	6SE6400-4BD21-2DA0
