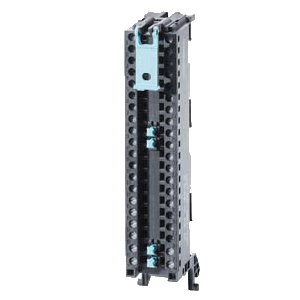

Фронтштекер с винтовым подключением, 40-полюсный

Изделие: 6ES7592-1AM00-0XB0


Краткое описание:
SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА
Производитель: SIEMENS
Вес: 0.15 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА

Номер артикула 6ES7592-1AM00-0XB0 6ES7592-1BM00-0XA0 6ES7592-1BM00-0XB0
Вес 0,142 kg 0,067 kg 150,980 kg
Единица количества (ME) шт. шт. шт.
Единица упаковки 1 1 1
Минимальное поставляемое количество ME 1 1 1
Единица содержимого шт. шт. шт.
EAN 4025515078159 4025515082637 4025515080992
UPC 887621139612 887621779030 887621781699
Обозначение в списке (LKZ) ST73 ST73 ST73
Группа изделия 4504 4504 4504
Класс продукта A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата. A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата. A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.
VGBK R111 R111 R111
Место хранения N001 N001 N001
Соединения
Соединение периферийных устройств
● Соединения Винтовые клеммы Вставная клемма
● Число проводов на одно соединение 1; или комбинация 2 проводов с сечением до 1,5 мм² (сумма) в общем кабельном зажиме 1; или не более 8 x 2 провода до 1,5 мм² (в совокупности) в общем кабельном зажиме и не более 32 одиночные жилы x 0,75 мм² 1; или комбинация 2 проводов с сечением до 1,5 мм² (сумма) в общем кабельном зажиме
Поперечное сечение провода в мм²
— мин. подсоединяемое сечение для цельных проводов 0,25 mm²
— макс. подсоединяемое сечение для цельных проводов 1,5 mm² 1,5 mm²; не более 32 x 0,75 мм², 8 x 1,5 мм² 1,5 mm²
— мин. подсоединяемое сечение для гибких проводов без кабельного зажима 0,25 mm²
— макс. подсоединяемое сечение для гибких проводов без кабельного зажима 1,5 mm² 1,5 mm²; не более 32 x 0,75 мм², 8 x 1,5 мм² 1,5 mm²
— мин. подсоединяемое сечение для гибких проводов с кабельным зажимом 0,25 mm²
— макс. подсоединяемое сечение для гибких проводов с кабельным зажимом 1,5 mm² 1,5 mm²; не более 32 x 0,75 мм², 8 x 1,5 мм² 1,5 mm²
Поперечное сечение провода по AWG
— мин. подсоединяемое сечение для цельных проводов 24
— макс. подсоединяемое сечение для цельных проводов 16 16; макс. 32 x AWG 19, 8 x AWG 16 16
— мин. подсоединяемое сечение для гибких проводов без кабельного зажима 24
— макс. подсоединяемое сечение для гибких проводов без кабельного зажима 16 16; макс. 32 x AWG 19, 8 x AWG 16 16
— мин. подсоединяемое сечение для гибких проводов с кабельным зажимом 24
— макс. подсоединяемое сечение для гибких проводов с кабельным зажимом 16 16; макс. 32 x AWG 19, 8 x AWG 16 16
Обработка концов жил
— Мин. длина зачистки изоляции проводов 10 mm 8 mm
— Макс. длина зачистки изоляции проводов 11 mm
— Кабельный зажим согласно DIN 46228 без пластмассовой муфты Форма A, длиной 10 мм и 12 мм Форма A, длина 10 мм
— Кабельный зажим согласно DIN 46228 с пластмассовой муфтой Форма E длиной 10 мм и 12 мм Форма E, длиной 8 мм и 10 мм
Монтаж
— Инструмент Отвертка, коническое исполнение, от 3 до 3,5 мм
— Мин. момент затяжки 0,4 N·m
— Макс. момент затяжки 0,7 N·m
Размеры
Ширина 25,5 mm
Высота 131 mm
Глубина 37 mm
Массы
Масса, прибл. 123 g

Обзор

  • Одинаковые 40-полюсные фронтальные соединители для всех сигнальных и технологических модулей S7-1500 шириной 35 мм.
  • Подключение внешних цепей через контакты под винт (в подготовке находятся фронтальные соединители с контактами push-in).
  • Заказываются отдельно.
  • Поперечное сечение используемых проводников: 0.25 мм2 ... 1.5 мм2 (AWG 24 ... 16).


Дизайн

  • 40 контактов, расположенных в две колонки и имеющих маркировку от 1 до 40.
  • Расположение контактов на одном уровне со светодиодами индикации состояний соответствующих каналов.
  • Четыре соединительных штекера для простого формирования потенциальных групп каналов ввода-вывода. Опционально могут заказываться комплектами по 20 штекеров.
  • Простая установка элементов заземления экранов соединительных кабелей, включенных в комплект поставки аналоговых и технологических модулей или заказываемых отдельно.
  • Одна кабельная стяжка в комплекте поставки каждого фронтального соединителя для фиксации жгута проводников на корпусе соединителя.
