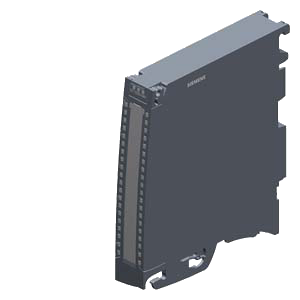

SM532; 2AQ; U/I; 16 bit

Изделие: 6ES7532-5NB00-0AB0


Краткое описание:
SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВЫХОДОВ AQ 2 X U/I ST; СТАНДАРТНЫЙ, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %; 2 КАНАЛА В ГРУППЕ ПО 2; ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ
Производитель: SIEMENS
Вес: 0.37 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВЫХОДОВ AQ 2 X U/I ST; СТАНДАРТНЫЙ, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %; 2 КАНАЛА В ГРУППЕ ПО 2; ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ



6ES7532-5HD00-0AB0

6ES7532-5HF00-0AB0



AQ 4xU/I ST

AQ 8xU/I HS

Общие данные





Поддержка функций идентификации и обслуживания

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Проектирование:





  • для S7-1500

STEP 7 Professional TIA Portal V12.0

STEP 7 Professional TIA Portal V12.0

  • для ET 200MP

STEP 7 Professional TIA Portal V12.0/

STEP 7 от V5.5 SP3

STEP 7 Professional TIA Portal V12.0/

STEP 7 от V5.5 SP3

Конфигурирование во время работы (CiR)





Изменение параметров настройки во время работы

Есть

Есть

Калибровка во время работы

Есть

Есть

Напряжение питания





Род тока

Постоянный

Постоянный

Номинальное значение

24 В

24 В

Защита от неправильной полярности напряжения

Есть

Есть

Аналоговые выходы





Количество выходов

4

8

Время цикла (все каналы), не менее

3.2 мс; (зависит от количества активных каналов)

125 мкс; (зависит от количества активных каналов)

Выходные диапазоны напряжения:





  • 0 ... 10 В

Есть

Есть

  • 1 ... 5 В

Есть

Есть

  • -10 ... +10 В

Есть

Есть

Выходные диапазоны силы тока:





  • 0 ... 20 мА

Есть

Есть

  • -20 ... +20 мА

Есть

Есть

  • 4 ... 20 мА

Есть

Есть

Схемы подключения исполнительных устройств:





  • 2-проводная для каналов напряжения

Есть

Есть

  • 4-проводная для каналов напряжения

Есть

Есть

  • 2-проводная для каналов силы тока

Есть

Есть

Параметры нагрузки:





  • активное сопротивление нагрузки для каналов напряжения, не менее

1 кОм; 0.5 кОм при 1 ... 5 В

1 кОм

  • емкость нагрузки для каналов напряжения, не более

1 мкФ

100 пФ

  • активное сопротивление нагрузки для каналов силы тока, не более

750 Ом

500 Ом

  • индуктивность нагрузки для каналов силы тока, не более

10 мГн

1 мГн

Длина кабеля, не более:





  • экранированного

800 м; для каналов силы тока, 

200 м для каналов напряжения

200 м

Цифро-аналоговое преобразование





Время интегрирования и преобразования/ разрешение на канал





  • время преобразования на канал

0.5 мс

50 мкс

Время установки выходного сигнала:





  • при активной нагрузке

1.5 мс

30 мкс; (см. дополнительное описание в руководстве)

  • при емкостной нагрузке

2.5 мс

100 мкс; (см. дополнительное описание в руководстве)

  • при индуктивной нагрузке

2.5 мс

100 мкс; (см. дополнительное описание в руководстве)

Изохронный режим





Изохронный режим (полная синхронизация приложения)



Yes

Время активации и выполнения (TCO), не менее



100 мкс

Время цикла шины (TDP), не менее



250 мкс

Состояния/ прерывания/ диагностика





Настраиваемая реакция на останоку центрального процессора

Есть

Есть

Прерывания:





  • диагностические прерывания

Есть

Есть

Диагностические сообщения:





  • о диагностике

Есть

Есть

  • о наличии напряжения питания

Есть

Есть

  • об обрыве цепи подключения исполнительного устройства

Есть; только для каналов силы тока

Есть; только для каналов силы тока

  • о коротком замыкании в цепи подключения исполнительного устройства

Есть; только для каналов напряжения

Есть; только для каналов напряжения

  • о выходе сигнала за верхнюю/ нижнюю границу

Есть

Есть

Диагностические светодиоды индикации:





  • нормальной работы модуля

Зеленый светодиод RUN

Зеленый светодиод RUN

  • наличия ошибок в работе модуля

Красный светодиод ERROR

Красный светодиод ERROR

  • наличия напряжения питания

Зеленый светодиод

Зеленый светодиод

  • нормальной работы канала

Зеленый светодиод на каждый канал

Зеленый светодиод на каждый канал

  • наличия ошибок в работе канала

Красный светодиод на каждый канал

Красный светодиод на каждый канал

  • диагностики модуля

Красный светодиод

Красный светодиод

Гальваническое разделение цепей





Электрическая изоляция:





  • между каналами и внутренней шиной

Есть

Есть

Изоляция





Испытательное напряжение изоляции

=707 В (типовой тест)

=707 В (типовой тест)

Работа в распределенной системе





Поддержка быстрого запуска

Есть; 500 мс

Есть; 500 мс

Габариты





Ширина

35 мм

35 мм

Высота

147 мм

147 мм

Глубина

129 мм

129 мм

Масса





Приблизительно

310 г

325 г

SIMATIC S7-1500, ЗАПЧАСТЬ - ФРОНТАЛЬНАЯ ДВЕРЦА ДЛЯ МОДУЛЕЙ ВВОДА-ВЫВОДА ШИРИНОЙ 25 ММ. В КОМПЛЕКТЕ ПОСТАВКИ: * - ФРОНТАЛЬНАЯ ДВЕРЦА (НЕМАРКИРОВАННАЯ), * МЕТКА (ПЕРЕДНЯЯ), * СХЕМА ПОДКЛЮЧЕНИЯ, 5 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 5
SIMATIC S7-1500, ЗАПЧАСТЬ - ФРОНТАЛЬНАЯ ДВЕРЦА ДЛЯ МОДУЛЕЙ ВВОДА-ВЫВОДА. В КОМПЛЕКТЕ ПОСТАВКИ: * - ФРОНТАЛЬНАЯ ДВЕРЦА (НЕМАРКИРОВАННАЯ), * МЕТКА (ПЕРЕДНЯЯ), * СХЕМА ПОДКЛЮЧЕНИЯ, 5 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 5
SIMATIC S7-1500, ЗАПЧАСТЬ, U-ОБРАЗНЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ МОДУЛЕЙ ВВОДА-ВЫВОДА (САМОКОНФИГУРИРУЕМАЯ ЗАДНЯЯ ШИНА) 5 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 5
SIMATIC S7-1500, ЗАПЧАСТЬ - КЛЕММА ЗАЗЕМЛЕНИЯ ДЛЯ АНАЛОГОВЫХ И ТЕХНОЛОГИЧЕСКИХ МОДУЛЕЙ. БЕЗ РАМКИ ЗАЗЕМЛЕНИЯ И БЕЗ ВВОДНОГО АДАПТЕРА ПИТАНИЯ =24 В, 5 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 5
SIMATIC S7-1500, ЗАПЧАСТЬ - ЗАЗЕМЛЯЮЩИЙ НАБОР. ВС СОСТАВЕ: * КЛЕММА ЗАЗЕМЛЕНИЯ * РАМКА ЗАЗЕМЛЕНИЯ * ВВОДНОЙ АДАПТЕР ПИТАНИЯ =24 В, ВИНТОВОЕ ПОДКЛЮЧЕНИЕ. ПРИГОДЕН ДЛЯ ВСЕХ АНАЛОГОВЫХ И ТЕХНОЛОГИЧЕСКИХ МОДУЛЕЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, ДЛЯ ВСЕХ ФРОНТШТЕКЕРОВ, 5 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 5
SIMATIC S7-1500, ЗАПЧАСТЬ - ЗАЗЕМЛЯЮЩИЙ НАБОР. В СОСТАВЕ: 4 КЛЕММЫ ЗАЗЕМЛЕНИЯ, 4 РАМКИ ЗАЗЕМЛЕНИЯ, 4 ВВОДНЫХ АДАПТЕРА ПИТАНИЯ =24 В, ПОДКЛЮЧЕНИЕ PUSH-IN. ПРИГОДЕН ДЛЯ ВСЕХ АНАЛОГОВЫХ И ТЕХНОЛОГИЧЕСКИХ МОДУЛЕЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 25 ММ, ДЛЯ ВСЕХ ФРОНТШТЕКЕРОВ
SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА
SIMATIC S7-1500, МАРКИРОВОЧНЫЕ ЛИСТЫ ДЛЯ МОДУЛЕЙ S7-1500 ШИРИНОЙ 25 ММ; ЦВЕТ: АЛЮМИНИЕВО-СЕРЫЙ; МАТЕРИАЛ: МЕМБРАНА, ПЕРФОРИРОВАНЫ, ДЛЯ ПРИМЕНЕНИЯ СО СТАНДАРТНЫМИ ЛАЗЕРНЫМИ ПРИНТЕРАМИ; 10 ЛИСТОВ ПО 10 МЕТОК КАЖДЫЙ В УПАКОВКЕ - ДОСТАТОЧНО ДЛЯ 100 МОДУЛЕЙ
Packaging Quantity (piece): 10
SIMATIC S7-1500, ФРОНТШТЕКЕР С ПОДКЛЮЧЕНИЕМ PUSH-IN, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 25 ММ, В КОМПЛЕКТЕ КАБЕЛЬНАЯ СТЯЖКА
SIMATIC S7-1500, ФРОНТШТЕКЕР С ПОДКЛЮЧЕНИЕМ PUSH-IN, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА
SIMATIC S7-1500, МАРКИРОВОЧНЫЕ ЛИСТЫ ДЛЯ МОДУЛЕЙ S7-1500 ШИРИНОЙ 35 ММ; ЦВЕТ: АЛЮМИНИЕВО-СЕРЫЙ; МАТЕРИАЛ: МЕМБРАНА, ПЕРФОРИРОВАНЫ, ДЛЯ ПРИМЕНЕНИЯ СО СТАНДАРТНЫМИ ЛАЗЕРНЫМИ ПРИНТЕРАМИ; 10 ЛИСТОВ ПО 10 МЕТОК КАЖДЫЙ В УПАКОВКЕ - ДОСТАТОЧНО ДЛЯ 100 МОДУЛЕЙ
Packaging Quantity (piece): 10

Обзор

  • 4- и 8-канальные модули вывода аналоговых сигналов.
  • Наличие модулей с исключительно короткими временами аналого-цифрового преобразования.
  • Подключение аналоговых исполнительных устройств без использования промежуточных усилителей.
  • Решение более сложных задач автоматизации.


Область применения

Модули SM 532 выполняют 16-разрядное цифро-аналоговое преобразование внутренних цифровых величин центрального процессора и формируют выходные аналоговые сигналы контроллера. Эти сигналы могут быть использованы, например, для управления работой позиционеров, приводов и т.д.

Состав модулей:

  • AQ 4xU/I ST;
    4-канальный модуль вывода аналоговых сигналов силы тока или напряжения; разрешение 16 бит; точность преобразования ±0.3%; одна потенциальная группа выходов; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора; калибровка во время работы.
  • AQ 8xU/I HS;
    8-канальный модуль вывода аналоговых сигналов; разрешение 16 бит; точность преобразования ±0.3%; одна потенциальная группа выходов; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора; время преобразования на 8 каналов 125 мкс; поддержка изохронного режима; калибровка во время работы.


Дизайн

  • Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
  • Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с контактами под винт (в стадии подготовки находятся фронтальные соединители с контактами push-in).
  • Поперечное сечение подключаемых проводников: 0.25 мм2 ... 1.5 мм2 (AWG24 ... 16).
  • Наличие четырех соединительных штекеров на фронтальном соединителе для быстрого объединения различных групп каналов.
  • Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.
  • Наличие двух фиксированных положений защитной крышки, позволяющих использовать для монтажа внешних цепей проводники с тонкой или толстой изоляцией.
  • Информация о модуле на его фронтальной панели и защитной крышке:
    • Тип модуля.
    • Заказной номер модуля.
    • Версия аппаратуры и встроенного программного обеспечения.
    • Номера каналов.
    • Схема подключения внешних цепей.

Комплект поставки:

  • Сигнальный модуль.
  • Терминал заземления экранов соединительных кабелей, заземляющий кронштейн и терминальный блок подключения цепи питания
  • Одна этикетка для ручной маркировки внешних цепей.
  • Один U-образный шинный соединитель.
  • Защитная дверца.


Функции

  • Однородная концепция светодиодной индикации:
    • Индикация наличия ошибок в работе модуля красным светодиодом ERROR или его нормальной работы зеленым светодиодом RUN.
    • Индикация нормальной работы каждого канала зеленым светодиодом или наличия ошибок в его работе красным светодиодом.
    • Индикация наличия напряжения питания =24 В зеленым светодиодом.
  • Набор поддерживаемых функций:
    • Разрешение 16 бит.
    • Функции идентификации и обслуживания IM0 ... IM3.
    • Обновление встроенного программного обеспечения.
    • Настройка параметров отдельных каналов.
    • Аппаратные прерывания с возможностью установки двух верхних и двух нижних граничных значений.
    • Диагностика на уровне отдельных каналов (зависит от типа и диапазона измеряемой величины).
    • Изохронный режим (зависит от типа модуля).
    • Калибровка во время работы.
