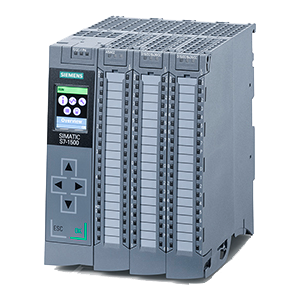

CPU 1512C-1 PN, 250 KB PROG, 1 MB DATA

Изделие: 6ES7512-1CK00-0AB0


Краткое описание:
SIMATIC S7-1500, КОМПАКТНЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512C-1 PN, РАБОЧАЯ ПАМЯТЬ 250 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 32 ДИСКРЕТНЫХ ВХОДА, 32 ДИСКРЕТНЫХ ВЫХОДА, 5 АНАЛОГОВЫХ ВХОДОВ, 2 АНАЛОГОВЫХ ВЫХОДА, 6 ВЫСОКОСКОРОСТНЫХ СЧЁТЧИКОВ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 48 НС НА БИТОВУЮ ОПЕРАЦИЮ, ФРОНТШТЕКЕРЫ В КОМПЛЕКТЕ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC
Производитель: SIEMENS
Вес: 1.59 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1500, КОМПАКТНЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512C-1 PN, РАБОЧАЯ ПАМЯТЬ 250 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 32 ДИСКРЕТНЫХ ВХОДА, 32 ДИСКРЕТНЫХ ВЫХОДА, 5 АНАЛОГОВЫХ ВХОДОВ, 2 АНАЛОГОВЫХ ВЫХОДА, 6 ВЫСОКОСКОРОСТНЫХ СЧЁТЧИКОВ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 48 НС НА БИТОВУЮ ОПЕРАЦИЮ, ФРОНТШТЕКЕРЫ В КОМПЛЕКТЕ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Order number

6ES7512-1CK00-0AB0



CPU 1512C-1 PN, 250 KB PROG, 1 MB DATA

Product type designation



General information



Engineering with



  • ● STEP 7 TIA Portal configurable/integrated as of version

V13 SP1 Update 4

Display



Screen diagonal (cm)

3.45 cm

Supply voltage



Type of supply voltage

24 V DC

Input current



Digital inputs



  • ● from load voltage L+ (without load), max.

20 mA; per group

Digital outputs



  • ● from load voltage L+, max.

30 mA; Per group, without load

Power loss



Power loss, typ.

15.2 W

Memory



Work memory



  • ● integrated (for program)

250 kbyte

  • ● integrated (for data)

1 Mbyte

Load memory



  • ● Plug-in (SIMATIC Memory Card), max.

32 Gbyte

CPU processing times



for bit operations, typ.

48 ns

for word operations, typ.

58 ns

for fixed point arithmetic, typ.

77 ns

for floating point arithmetic, typ.

307 ns

Counters, timers and their retentivity



S7 counter



  • ● Number

2 048

IEC counter



  • ● Number

Any (only limited by the main memory)

S7 times



  • ● Number

2 048

IEC timer



  • ● Number

Any (only limited by the main memory)

Data areas and their retentivity



Flag



  • ● Number, max.

16 kbyte

Address area



I/O address area



  • ● Inputs

32 kbyte; All inputs are in the process image

  • ● Outputs

32 kbyte; All outputs are in the process image

Time of day



Clock



  • ● Type

Hardware clock

Digital inputs



integrated channels (DI)

32

Digital outputs



integrated channels (DO)

32

Short-circuit protection

Yes; electronic/thermal

Analog outputs



integrated channels (AO)

2

Interfaces



1. Interface



Interface types



  • — Number of ports

2

  • — integrated switch

Yes

  • — RJ 45 (Ethernet)

Yes; X1

Protocols



  • — PROFINET IO Controller

Yes

  • — PROFINET IO Device

Yes

  • — SIMATIC communication

Yes

  • — Open IE communication

Yes

  • — Web server

Yes

  • — Media redundancy

Yes

Protocols



Number of connections



  • ● Number of connections, max.

128; via integrated interfaces of the CPU and connected CPs / CMs

PROFINET IO Controller



Services



  • — Number of connectable IO Devices, max.

128; In total, up to 256 distributed I/O devices can be connected via PROFIBUS or PROFINET

  • — of which IO devices with IRT and "high performance" option, max.

64

  • — Number of connectable IO Devices for RT, max.

128

Isochronous mode



Isochronous operation (application synchronized up to terminal)

Yes; With minimum OB 6x cycle of 625 µs

supported technology objects



Motion


  • ● Speed-controlled axis


  • — Number of speed-controlled axes, max.

6; Requirement: There must be no other motion technology objects created; note: The number of axes affects the cycle time of the PLC program; selection guide via the TIA Selection Tool

  • ● Positioning axis


  • — Number of positioning axes, max.

6; Requirement: There must be no other motion technology objects created; note: The number of axes affects the cycle time of the PLC program; selection guide via the TIA Selection Tool

  • ● Synchronized axes (relative gear synchronization)


  • — Number of axes, max.

3; Requirement: There must be no other motion technology objects created; note: The number of axes affects the cycle time of the PLC program; selection guide via the TIA Selection Tool

  • ● External encoders


  • — Number of external encoders, max.

6; Requirement: There must be no other motion technology objects created; note: The number of axes affects the cycle time of the PLC program; selection guide via the TIA Selection Tool

Controller


  • ● PID_Compact

Yes; Universal PID controller with integrated optimization

  • ● PID_3Step

Yes; PID controller with integrated optimization for valves

  • ● PID-Temp

Yes; PID controller with integrated optimization for temperature

Counting and measuring


  • ● High-speed counter

Yes

Ambient conditions



Ambient temperature during operation



  • ● horizontal installation, min.

0 °C

  • ● horizontal installation, max.

60 °C; Note derating data for onboard I/O in the manual. Dsplay: 50 °C, at an operating temperature of typically 50 °C, the display is switched off

  • ● vertical installation, min.

0 °C

  • ● vertical installation, max.

40 °C; Note derating data for onboard I/O in the manual. Dsplay: 40 °C, at an operating temperature of typically 40 °C, the display is switched off

Configuration



Programming



Programming language



  • — LAD

Yes

  • — FBD

Yes

  • — STL

Yes

  • — SCL

Yes

  • — GRAPH

Yes

Know-how protection



  • ● User program protection

Yes

  • ● Copy protection

Yes

  • ● Block protection

Yes

Access protection



  • ● Protection level: Write protection

Yes

  • ● Protection level: Read/write protection

Yes

  • ● Protection level: Complete protection

Yes

Dimensions



Width

110 mm

Height

147 mm

Depth

129 mm

Weights



Weight, approx.

1 360 g

SIMATIC PM 1507 24 V/3 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-1500. ВХОД: ~120/230 В, ВЫХОД: =24 В/3 A
SIMATIC PM 1507 24 V/8 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-1500. ВХОД: ~120/230 В, ВЫХОД: =24 В/8 A
SIMATIC DP, ЗАПЧАСТЬT, 24-ВОЛЬТОВЫЙ РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ ET 200S И PN/PN-СОЕДИНИТЕЛЕЙ, 2 X 2-ПОЛЮСНЫЙ, ВТЫЧНОЙ, ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ЭЛЕКТРОНИКИ, ВНУТРЕННИЙ МОСТИК, ЦВЕТОВОЕ КОДИРОВАНИЕ, 10 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 10

SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24 В

SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 60W 24/48/60V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24/48/60

SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 60W 120/230V AC/DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ ~/=120/230 В

SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 160 MM (ПРИМЕРНО 6,3 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ

SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 245 MM (ПРИМЕРНО 9,6 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ

SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 530 MM (ПРИМЕРНО 20,9 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 830 MM (ПРИМЕРНО 32,7 ДЮЙМА); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 2000 MM (ПРИМЕРНО 78,7 ДЮЙМОВ); БЕЗ ЗАЗЕМЛЯЮЩЕГО ЭЛЕМЕНТА, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ. НЕОБХОДИМ ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (6ES7590-5AA00-0AA0, УП. 20 ШТ. )
SIMATIC S7-1500, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (ПОДКЛЮЧЕНИЕ PE) ДЛЯ ПРОФИЛЬНОЙ ШИНЫ S7-1500; ОБЯЗАТЕЛЕН ДЛЯ ПРОФИЛЬНОЙ ШИНЫ ДЛИНОЙ 2000 MM, 20 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 20
SIMATIC S7-1500, ЗАПЧАСТЬ - КЛЕММА ЗАЗЕМЛЕНИЯ ДЛЯ АНАЛОГОВЫХ И ТЕХНОЛОГИЧЕСКИХ МОДУЛЕЙ. БЕЗ РАМКИ ЗАЗЕМЛЕНИЯ И БЕЗ ВВОДНОГО АДАПТЕРА ПИТАНИЯ =24 В, 5 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 10

SIMATIC S7-1500, ЗАПЧАСТЬ - ЗАЗЕМЛЯЮЩИЙ НАБОР. В СОСТАВЕ: 4 КЛЕММЫ ЗАЗЕМЛЕНИЯ, 4 РАМКИ ЗАЗЕМЛЕНИЯ, 4 ВВОДНЫХ АДАПТЕРА ПИТАНИЯ =24 В, ПОДКЛЮЧЕНИЕ PUSH-IN. ПРИГОДЕН ДЛЯ ВСЕХ АНАЛОГОВЫХ И ТЕХНОЛОГИЧЕСКИХ МОДУЛЕЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 25 ММ, ДЛЯ ВСЕХ ФРОНТШТЕКЕРОВ
SIMATIC S7-1500 ЗАПЧАСТЬ - СОЕДИНИТЕЛЬНЫЙ РАЗЪЁМ ДЛЯ ВСЕХ СИСТЕМНЫХ БЛОКОВ ПИТАНИЯ (PS) И БЛОКОВ ПИТАНИЯ (PM), 10 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 10

SIMATIC S7-1500, ЗАПЧАСТЬ - ДИСПЛЕЙ ДЛЯ CPU 1511-1 PN, CPU 1511F-1 PN, CPU 1511C-1 PN, CPU 1512C-1 PN, CPU 1513-1 PN И CPU 1513F-1 PN
SIMATIC S7-1500, ФРОНТШТЕКЕР С ПОДКЛЮЧЕНИЕМ PUSH-IN, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 25 ММ, В КОМПЛЕКТЕ КАБЕЛЬНАЯ СТЯЖКА
SIMATIC STEP 7 PROFESSIONAL V13, ПО РАЗРАБОТКИ В TIA PORTAL; ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (НЕМ., АНГЛ., ИТ., ФР., ИСП., КИТ.), РАБОТА ПОД WINDOWS 7 (32/64 БИТ), WINDOWS 8 SP1 (64 БИТ); ДЛЯ НАСТРОЙКИ КОНТРОЛЛЕРОВ SIMATIC S7-1200/1500, SIMATIC S7-300/400/WINAC, ПАНЕЛЕЙ SIMATIC BASIC
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 24 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 2 ГБАЙТА
SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА
КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!, SIMATIC DP/ -PC/ -PG, STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ.
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ.
Packaging Quantity (piece): 10
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ.
Packaging Quantity (piece): 50
SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ
SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

Обзор

  • Компактный центральный процессор S7-1500 с набором встроенных каналов ввода и вывода дискретных и аналоговых сигналов.
  • Встроенная поддержка технологих функций.Использование в приложениях со средним уровнем требований к объему программы и скорости обработки информации
  • Выполнение функций центрального контроллера производственных линий с обслуживанием систем распределенного ввода/ вывода.Интерфейс PROFINET IO IRT с встроенным 2-канальным коммутатором.
  • Поддержка функций контроллера PROFINET IO.
  • Поддержка функций интеллектуального прибора ввода/ вывода PROFINET IO в системах с контроллерами ввода/вывода SIMATIC или контроллерами ввода/вывода других производителей.
  • Поддержка изохронного режима.
  • Встроенные функции управления перемещением: управление скоростью перемещения, позиционирование, использование внешних датчиков позиционирования по осям.
  • Встроенный web сервер с поддержкой стандартных и пользовательских web страниц.

Замечание

Для работы центрального процессора необходима карта памяти SIMATIC memory card, заказываемая отдельно.



Область применения

CPU 1512C-1 PN - это центральный процессор начального уровня для автоматизации циклических производств. На его основе могут быть реализованы приложения, предъявляющие средний уровень требований к скорости обработки данных и времени реакции.

CPU 1512C-1 PN оснащен пятью каналами ввода аналоговых сигналов, один из которых предназначен для измерения температуры или сопротивления. Четыре остальных канала позволяют производить измерение унифицированных сигналов силы тока или напряжения.
Два аналоговых выхода позволяют формировать унифицированные сигналы силы тока или напряжения с разрешением 16 бит. Эти сигналы могут быть использованы для управления аналоговыми исполнительными устройствами.
32 встроенных дискретных входа используются для подключения датчиков =24 В.
32 встроенных дискретных выхода =24 В формируют сигналы управления исполнительными устройствами дискретного действия.
Встроенные скоростные счетчики способны работать с входными импульсными сигналами, следующими с частотой до 100 кГц. Содержимое счетчиков обрабатывается центральным процессором и может быть преобразовано в количество импульсов, значение скорости, частоты или периода следования импульсов.
Встроенные функции управления перемещением используют скоростные счетчики для вычисления текущих координат и выдачи воздействий управления скоростью перемещения. Эти функции легко конфигурируются и позволяют использовать PLC-open совместимые блоки для управления приводами.

CPU 1512C-1 PN может использоваться в режиме контроллера или интеллектуального прибора ввода/ вывода (PROFINET I-Device) сети PROFINET IO. Встроенный интерфейс PROFINET IO IRT оснащен 2-канальным коммутатором и позволяет выполнять непосредственное подключение CPU к сети PROFINET с линейной топологией без использования внешних коммуникационных компонентов.



Дизайн

CPU 1512C-1 PN характеризуется следующими показателями:

  • Мощный процессор:
    с временем выполнения логических операций менее 48 нс.
  • Большой объем рабочей памяти:
    250 кбайт для программы и 1 Мбайт для данных.
  • Встроенные каналы ввода/ вывода:
    32 дискретных входа, 32 дискретных выхода, 1 аналоговый вход для измерения температуры/ сопротивления, 4 аналоговых входа и 2 аналоговых выхода с унифицированными сигналами силы тока/ напряжения.
  • Карта памяти SIMATIC Memory Card:
    играет роль загрузочной памяти контроллера, используется для регистрации данных и хранения рецептур.
  • Гибкие возможности расширения:
    1-рядная конфигурация с использованием до 32 модулей S7-1500 (CPU + 31 модуль).
  • Дисплей:
    • для отображения обзорной информации, например, IP адреса встроенного интерфейса, имени и назначения станции, местоположения и т.д.;
    • для отображения диагностической информации;
    • для отображения информации о модулях;
    • для отображения логотипа пользователя;
    • для отображения настроек дисплея;
    • для установки IP адресов;
    • для установки даты и времени;
    • для выбора режима работы;
    • для сброса CPU на заводские настройки;
    • для разрешения/ запрета использования дисплея;
    • для установки прав доступа.
  • Интерфейс PROFINET IO IRT:
    для обслуживания системы распределенного ввода/ вывода на базе сети PROFINET.


Функции

Производительность:

  • Высокая скорость выполнения команд, зависящая от типа центрального процессора, новые языковые расширения и новые типы данных.
  • Малые времена реакции на внешние события, обеспечиваемые оптимальной генерацией программных кодов и высокой скоростью обмена данными через внутреннюю шину.
  • Мощный коммуникационный интерфейс:
    PROFINET IO IRT (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса во всех типах центральных процессоров.
  • Встроенные технологические функции:
    • Подключение аналоговых и PROFIdrive-совместимых приводов с помощью стандартных блоков (PLCopen).
    • Решение задач управления скоростью перемещения и позиционирования, использование внешних датчиков позиционирования.
    • Встроенные каналы ввода/ вывода, используемые, например, для управления аналоговыми приводами и подключения HTL датчиков позиционирования.
    • Встроенные скоростные счетчики, аналогичные по своим характеристикам счетчикам модуля TM Count 2x24V.
    • Использование функций трассировки любых переменных центрального процессора для решения задач диагностики в реальном масштабе времени, а также обнаружения спорадических ошибок.
    • Исчерпывающий набор функций автоматического регулирования с автоматической оптимизацией параметров настройки для получения требуемого качества процессов регулирования.
  • Встроенная система защиты информации:
    • Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков.
    • Защита от копирования с привязкой отдельных программных блоков к номеру карты памяти SIMATIC memory card: такие блоки могут выполняться в программе контроллера только при наличии соответствующей карты памяти в центральном процессоре.
    • Концепция 4-уровневой идентификации пользователей:
      Связь с приборами человеко-машинного интерфейса может быть ограничена.
    • Защита от манипуляции данными:
      Контроллер способен распознавать процессы несанкционированной загрузки данных проекта.
  • Конструкция и обслуживание:
    • Дисплей для отображения информации:
      например, имени станции, ее назначении, диагностической информации, информации о модулях, настройках дисплея.
    • Использование дисплея:
      для установки адресов, даты и времени, выбора режимов работы центрального процессора, сброса центрального процессора на заводские настройки, разрешения/ запрета отображения информации, активации различных уровней защиты и т.д.
  • Встроенная системная диагностика:
    • Вся системная диагностическая информация отображается в одинаковом виде на дисплее центрального процессора, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перевода центрального процессора в состояние STOP.
    • Диагностические функции интегрированы во встроенное программное обеспечение центрального процессора и не требуют выполнения предварительных настроек.
  • Карты памяти SIMATIC memory card (необходимы для работы центральных процессоров):
    • Используются в качестве съемной загрузочной памяти центрального процессора. Могут использоваться для обновления встроенного программного обеспечения модулей контроллера.
    • Позволяют хранить документацию и csv файлы (рецепты, архивы).
    • Позволяют создавать блоки данных для сохранения/ считывания данных с помощью системных функций (SFC) непосредственно из программы пользователя.
  • Регистрация данных (архивирование) и рецепты:
    • Сохранение рецептов и архивов в карте памяти SIMATIC memory card в формате csv файлов;
      простой доступ к производственным данным с использованием офисных инструментальных средств или через web сервер.
    • Простой доступ к параметрам настройки машины с использованием стандартного web браузера или считывателя SD карт (двусторонний обмен данными с контроллером).
  • Программирование:
    • Программирование в среде STEP 7 Professional от V13 SP1 UPD 4 и выше.
    • Инструментальные средства миграции с SIMATIC S7-300/S7-400 на S7-1500 с автоматической конвертацией большей части программных кодов и регистрацией частей программы, которые должны быть переработаны вручную.
    • Перенос программ S7-1200 в программы S7-1500 методом копирования и вставки.

Похожие товары

CPU 1517F-3 PN/DP

Изделие: 6ES7517-3FP00-0AB0
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1517F-3 PN/DP, РАБОЧАЯ ПАМЯТЬ 3 МБ ДЛЯ ПРОГРАММЫ И 8 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС - ETHERNET, 3 ИНТЕРФЕЙС - PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 2 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS CPU 1511-1 PN

Изделие: 6AG1511-1AK00-2AB0
SIPLUS S7-1500 CPU 1511 -40 ... +60 GRAD C STARTUP -20 GRAD C WITH CONFORMAL COATING BASED ON 6ES7511-1AK00-0AB0 . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 150 KB FOR PROGRAM AND 1 MB FOR DATA, 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 60 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY -40 ... +60 DEGREE C WITH CONFORMAL COATING BASED ON 6ES7511-1AK00-0AB0

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
CPU 1517-3 PN/DP

Изделие: 6ES7517-3AP00-0AB0
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1517-3 PN/DP, РАБОЧАЯ ПАМЯТЬ 2 МБ ДЛЯ ПРОГРАММЫ И 8 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС - ETHERNET, 3 ИНТЕРФЕЙС - PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 2 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS S7-1500 CPU 1518F-4 PN/DP

Изделие: 6AG1518-4FP00-4AB0
SIPLUS S7-1500 CPU 1518F-4 PN/DP WITH CONFORMAL COATING BASED ON 6ES7518-4FP00-0AB0 . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 4,5 MB FOR PROGRAM AND 10 MB FOR DATA, 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE, ETHERNET, 3. INTERFACE, ETHERNET, 4. INTERFACE, PROFIBUS, 1 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
