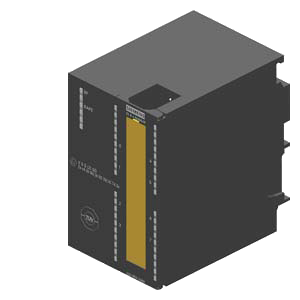

SM326 F DI8

Изделие: 6ES7326-1RF01-0AB0


Краткое описание:
SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 8, =24 В, NAMUR, ДИСКРЕТНЫЕ FAILSAFE-ВХОДЫ NAMUR ДЛЯ СИСТЕМ SIMATIC S7 FAILSAFE, CATEGORY 4 (EN954-1)/ SIL3 (IEC61508)/PLE (ISO13849), НЕОБХОДИМ 40-ПОЛЮСНЫЙ ФРОНТШТЕКЕР
Производитель: SIEMENS
Вес: 0.57 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 8, =24 В, NAMUR, ДИСКРЕТНЫЕ FAILSAFE-ВХОДЫ NAMUR ДЛЯ СИСТЕМ SIMATIC S7 FAILSAFE, CATEGORY 4 (EN954-1)/ SIL3 (IEC61508)/PLE (ISO13849), НЕОБХОДИМ 40-ПОЛЮСНЫЙ ФРОНТШТЕКЕР



6ES7 326-1RF01-0AB0

6ES7 326-1BK02-0AB0

Напряжение питания





Номинальное значение

 =24 В

=24 В

Потребляемый ток





Из цепи питания L+ (без нагрузки), не более

160 мА

450 мА

От внутренней шины =5 В, не более

90 мА

100 мА

Питание датчиков





Количество выходов

8

4

Выходной ток:





  • номинальное значение



400 мА

Потери мощности





Типовое значение



10 Вт

Дискретные входы





Количество дискретных входов

8

24

Количество одновременно контролируемых входов:





  • все монтажные положения:





    • до 40 °C, не более

8

24

    • до 60 °C, не более

8

24; (при =24 В) или 18 (при 28.8 В)

Входное напряжение:





  • род тока



Постоянный ток

  • номинальное значение



=24 В

  • сигнала низкого уровня



-30 ... +5 В

  • сигнала высокого уровня



11 ... 30 В

Входной ток:





  • сигнала низкого уровня, не более (допустимый установившийся ток)

0.35 ... 1.2 мА

2 мА

  • сигнала высокого уровня, типовое значение

2.1 ... 7 мА

10 мА

Задержка распространения входного сигнала при номинальном входном напряжении:





  • для стандартных входов:





    • время переключения от низкого уровня к высокому, не более



3.4 мс

    • время переключения от высокого уровня к низкому, не более



3.4 мс

  • для входов NAMUR:





    • время переключения от низкого уровня к высокому, не более

1.2 ... 3 мс



    • время переключения от высокого уровня к низкому, не более

1.2 ... 3 мс



Длина кабеля, не более:





  • экранированного

200 м

200 м

  • обычного

100 м

100 м

Датчики





Подключаемые датчики:





  • 2-проводные:



Есть; при деактивированной защите от коротких замыканий

    • допустимый установившийся ток, не более



2 мА

Состояния, прерывания, диагностика





Прерывания:





  • диагностические

Есть

Есть

Диагностические сообщения:





  • диагностические функции



Есть

  • считывание диагностической информации



Есть

Диагностические светодиоды индикации:





  • режима обеспечения безопасности

Есть

Есть

  • обобщенного сигнала ошибки SF (красный)

Есть

Есть

Ex(i) характеристики





Наличие Ex(i) защиты

Есть



Параметры входной цепи на один канал:





  • Co (допустимая внешняя емкость), не более

3 мкФ



  • Io (ток короткого замыкания), не более

13.9 мА



  • Lo (допустимая внешняя индуктивность), не более

80 мГн



  • Po (мощность нагрузки), не более

33.1 мВт



  • Uo (напряжение холостого хода), не более

10 В



  • Ta (допустимая температура), не более

60 °C

60 °C

Гальваническое разделение цепей





Гальваническое разделение:





  • между каналами

Есть

Есть

  • между группами каналов



Есть, две группы по 12 каналов

  • между каналами и внутренней шиной

Есть

Есть

  • между каналами и цепью питания электроники

Есть



Изоляция





Испытательное напряжение изоляции:





  • между каналами и внутренней шиной/ цепью питания электроники L+

~1500 В



  • между отдельными каналами

~1500 В



  • между цепью питания электроники L+ и внутренней шиной

=500 В/ ~350 В



Стандарты, одобрения, сертификаты





Наивысший класс обеспечения безопасности:





  • по стандарту DIN VDE 0801



AK 6

  • по стандарту EN 954



Категория 4

  • по стандарту IEC 61508



SIL 3

Использование в опасных зонах:





  • номер теста KEMA

99 ATEX 2671 X



Подключение внешних цепей





Нужный фронтальный соединитель

 40-полюсный

40-полюсный

Габариты





Ширина

80 мм

80 мм

Высота

125 мм

125 мм

Глубина

120 мм

120 мм

Масса





Приблизительно

482 г

442 г

SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 2000 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 530 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 620 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕЙ" ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 1 МОДУЛЯ ШИРИНОЙ 80MM
SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A
SIMATIC S7-300, УВЕЛИЧЕННАЯ ДВЕРЦА ДЛЯ SAFETY-МОДУЛЕЙ, ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ ПРОВОДНИКИ СЕЧЕНИЕМ 1,3 КВ.ММ ИЛИ 16 AWG, 5 ШТ. В УПАКОВКЕ, ВКЛЮЧАЯМАРКИРОВОЧНЫЕ ЛИСТЫ И СХЕМЫ ПОДКЛЮЧЕНИЯ (ЖЁЛТЫЕ)
Packaging Quantity (piece): 5
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 100 ШТУК
Packaging Quantity (piece): 100
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 40-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 100
SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7-300, LK 393, КАБЕЛЬНАЯ ЯЧЕЙКА ДЛЯ F -МОДУЛЕЙ: ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ АВТОМАТИКИ БЕЗОПАСНОСТИ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ МОДУЛЯ, УПАКОВКА ИЗ 5 ШТУК
Packaging Quantity (piece): 5
SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ (F-СИСТЕМ) STEP 7 SAFETY ADVANCED V13, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 PROFESSIONAL V13
SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ
SIMATIC S7, F СРЕДСТВО ПРОГРАММИРОВАНИЯ DISTRIBUTED SAFETY V5.4, ПАКЕТ ОБНОВЛЕНИЯ ОТ ВЕРСИИ 5.X ДО ВЕРСИИ 5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.),
КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET

Обзор

  • Модули ввода дискретных сигналов для систем противоаварийной защиты и обеспечения безопасности на базе программируемых контроллеров SIMATIC S7.
  • Допускают подключение:
    • стандартных дискретных датчиков и датчиков BERO с 2-проводными схемами подключения;
    • датчиков NAMUR, контактных датчиков, а также дискретных датчиков Ex-зон.
  • Поддержка функций противоаварийной защиты и обеспечения безопасности на аппаратном уровне модуля.
  • Использование в режиме работы F-модулей:
    • в системе локального ввода-вывода программируемых контроллеров S7-300F с CPU 31xF-2 DP;
    • в станциях систем распределенного ввода-вывода ET 200M, работающих под управлением программируемых контроллеров SIMATIC S7-300F/ S7-400F/ S7-400FH.
  • Использование в режиме стандартных модулей ввода дискретных сигналов с расширенным набором диагностических функций.



Область применения

F-модули ввода дискретных сигналов предназначены для построения цепей ввода дискретных сигналов систем противоаварийной защиты, отвечающих специализированным требованиям необходимого класса, уровня или категории безопасности. Они могут использоваться в системах локального ввода-вывода программируемых контроллеров S7-300F с центральными процессорами CPU 315F-2DP/ CPU 317F-2 DP (только модуль 6ES7 326-1BK00-0AB0), а также в станциях распределенного ввода-вывода ET 200M, работающих под управлением программируемых контроллеров S7-300F/ S7-400F/ S7-400FH. Во всех остальных случаях F-модули способны выполнять только функции стандартных модулей ввода дискретных сигналов.

К входам F-модулей ввода дискретных сигналов могут подключаться:

  • стандартных дискретных датчиков и датчиков BERO с 2-проводными схемами подключения;
  • датчиков NAMUR, контактных датчиков, а также дискретных датчиков Ex-зон.

Функции автоматики безопасности поддерживаются на аппаратном уровне F-модуля. Объем этих функций определяется схемой его включения.



Дизайн

F-модули ввода дискретных сигналов выпускаются в пластиковых корпусах, совместимых по конструкции и способам монтажа с модулями программируемого контроллера S7-300.

  • Компактное исполнение:
    компактный пластиковый корпус, на котором расположены:
    • зеленые светодиоды индикации значений входных сигналов;
    • зеленый светодиод индикации выполнения функций автоматики безопасности и противоаварийной защиты;
    • красный светодиод индикации обощенного сигнала отказа;
    • штекер для установки фронтального соединителя для подключения внешних цепей, закрытый защитной дверцей;
    • паз для установки этикетки с маркировкой внешних цепей.
  • Простота установки:
    F-модули монтируются на профильные шины S7-300/ ET 200M по аналогии с другими сигнальными модулями.
  • Удобное подключение внешних цепей с использованием фронтальных соединителей.

Замечание:

Для подключения к модулю 6ES7 326-1RF00-0AB0 датчиков, расположенных в Ex-зонах, необходимо использовать кабельные ячейки LK 393 (6ES7393-4AA10-0AA0).



Функции

F-модули ввода дискретных сигналов выполняют преобразование входных дискретных сигналов во внутренние логические сигналы программируемого контроллера.

Функции автоматики безопасности поддерживаются на аппаратном уровне F-модулей.
