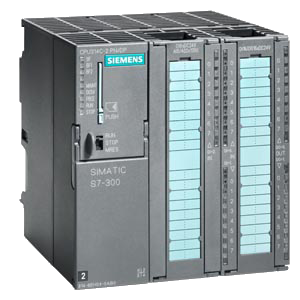

CPU 314C-2 PN/DP

Изделие: 6ES7314-6EH04-0AB0


Краткое описание:
SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 БЫСТРЫХ СЧЁТЧИКА (60 КГЦ), 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В
Производитель: SIEMENS
Вес: 0.8 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 БЫСТРЫХ СЧЁТЧИКА (60 КГЦ), 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В



6ES7314-6EH04-0AB0

CPU314C-2PN/DP

Версия продукта



Версия аппаратуры

01

Версия операционной системы

V3.3

Программное обеспечение конфигурирования

STEP 7 от V5.5 SP1 и выше с обновлением HSP191

Напряжение питания



Номинальное напряжение питания

=24 В

Потребляемый ток, номинальное значение

850 мА

Потребляемый ток без нагрузки, типовое значение

190 мА

Импульсный пусковой ток, типовое значение

5 А

I²t

0.7 A²·с

Потери мощности, типовое значение

14 Вт

Память



Рабочая память:



  • встроенная

192 Кбайт

  • расширение

Нет

  • объем энергонезависимой памяти для сохранения данных при перебоях в питании контроллера

64 Кбайт

Загружаемая память:



  • съемный носитель (MMC)

Есть

  • емкость MMC, не более

8 Мбайт

Необслуживаемое сохранение данных:



  • по умолчанию

Есть; в MMC (необслуживаемое)

  • без буферной батареи

Есть; программа и данные

Блоки CPU:



Блоки данных (DB):



  • количество, не более

1 024; диапазон номеров: 1 ... 16000

  • размер, не более

64 Кбайт

Функциональные блоки (FB):



  • количество, не более

1 024; диапазон номеров: 0 ... 7999

  • размер, не более

64 Кбайт

Функции (FC):



  • количество, не более

1 024; диапазон номеров: 0 to 7999

  • размер, не более

64 Кбайт

Организационные блоки (OB):



  • размер, не более

64 Кбайт

Глубина вложения блоков:



  • на приоритетный класс

16

  • дополнительно с OB обработки ошибок

4

Время выполнения



Операций с битами, не менее

0.06 мкс

Операций со словами, не менее

0.12 мкс

Арифметических операций с фиксированной точкой, не менее

0.16 мкс

Арифметических операций с плавающей точкой, не менее

0.59 мкс

Счетчики и таймеры



S7 счетчики:



  • количество

256

  • сохраняющие состояния при перебоях в питании



    • настройка

Есть, 0 ... 255

  • диапазон счета



    • настройка

Есть, 0 ... 999

IEC счетчики:



  • наличие

Есть

  • тип

SFB

S7 таймеры:



  • количество

256

  • сохраняющие состояния при перебоях в питании



    • настройка

Есть, 0 ... 255

    • по умолчанию

Нет

  • диапазон выдержек времени

10 мс ... 9 990 с

IEC таймеры:



  • наличие

Есть

  • тип

SFB

Память данных



Энергонезависимая область памяти данных

64 Кбайт

Флаги:



  • количество, не более

256 байт

  • сохраняющие состояния при перебоях в питании

Есть; MB 0 ... MB 255

  • количество тактовых битов

8; 1 байт в памяти

Блоки данных:



  • настройка сохранения состояний при перебоях в питании

Есть; через свойство энергонезависимости блока данных

  • наличие энергонезависимых блоков по умолчанию

Есть

Локальные данные:



  • на приоритетный класс, не более

32 Кбайт; до 2048 байт на блок

Адресное пространство



Адресное пространство ввода/ вывода:



  • для входов

2 048 байт

  • для выходов

2 048 байт

  • из них в системе распределенного ввода/ вывода:



    • для входов

2 048 байт

    • для выходов

2 048 байт

Область отображения процесса:



  • для входов

2 048 байт, настраивается

  • для выходов

2 048 байт, настраивается

  • для входов, по умолчанию

256 байт

  • для выходов, по умолчанию

256 байт

  • адреса встроенных каналов, заданные по умолчанию:



    • дискретные входы

136.0 ... 138.7

    • дискретные выходы

136.0 ... 137.7

    • аналоговые входы

800 ... 809

    • аналоговые выходы

800 ... 803

Количество областей отображения подпроцессов:



  • количество областей, не более

1; с PROFINET IO длина данных пользователя ограничена значением 1600 байт

Дискретные каналы:



  • ввода, встроенные

24

  • вывода, встроенные

16

  • ввода

16 048

  • вывода

16 096

  • ввода в системе локального ввода/ вывода

1 016

  • вывода в системе локального ввода/ вывода

1 008

Аналоговые каналы:



  • ввода, встроенные

5, 4x I/U + 1x R/RTD

  • вывода, встроенные

2

  • ввода

1 006

  • вывода

1 007

  • ввода в системе локального ввода/ вывода

253

  • вывода в системе локального ввода/ вывода

250

Аппаратная конфигурация



Базовых стоек, не более

1

Стоек расширения, не более

3

Общее количество монтажных стоек, не более

4

Количество модулей на монтажную стойку, не более

8; в стойке 3 не более 7 (без учета модулей блоков питания, центрального процессора и интерфейсных модулей)

Количество ведущих DP устройств:



  • встроенных

1

  • через коммуникационные процессоры

4

Рекомендуемое количество функциональных и коммуникационных модулей на систему, не более:



  • функциональных модулей (FM)

8

  • коммуникационных процессоров (PtP)

8

  • коммуникационных процессоров (LAN)

10

Дата и время



Часы:



  • аппаратные часы реального времени

Есть

  • защита от перебоев в питании и синхронизация

Есть

  • реакция на включение/ отключение питания

Часы продолжают идти после от

  • отклонение за сутки, не более

10 с; типовое значение 2 с

Счетчик моточасов:



  • количество

1

  • номер

0

  • диапазон счета

0 ... 231 часов (при использовании SFC 101)

  • разрешение

1 час

  • защита от перебоев в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

Поддерживается

  • через MPI, ведущее устройство

Есть

  • через MPI, ведомое устройство

Есть

  • через PROFIBUS DP, ведущее устройство

Есть; только для ведомых DP устройств с поддержкой даты и времени

  • через PROFIBUS DP, ведомое устройство

Есть

  • в контроллере, ведущее устройство

Есть

  • в контроллере, ведомое устройство

Есть

  • через Ethernet на основе NTP

Есть; клиент

Функции S7 сообщений



Количество станций, регистрирующих сообщения, не более

12; зависит от количества соединений, сконфигурированных для PG/OP функций связи и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки



Отображение состояний/ управление:



  • отображение состояний/управление переменными

Есть

  • переменные

Входы, выходы, биты памяти, блоки данных, времена, содержимое счетчиков

  • количество переменных, не более

30

  • из них с отображением состояний, не более

30

  • из них с управлением состоянием, не более

14

Принудительная установка:

Есть

  • переменные

Входы и выходы

  • количество переменных, не более

10

Блоки состояний

Есть; до 2 одновременно используемых блоков

Пошаговое выполнение программы

Есть

Количество точек прерываний

4

Буфер диагностических сообщений:

Есть

  • количество записей на буфер, не более

500

    • настройка

Нет

    • из них с защитой от перебоев в питании

100 последних записей

  • количество записей, доступных в режиме RUN, не более

499

    • настройка

Есть; от 10 до 499

    • по умолчанию

10

Считывание сервисной информации

Есть

Функции мониторинга



Светодиоды индикации состояний

Есть

Коммуникационные функции



PG/OP функции связи

Есть

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):



  • количество сквозных пакетов GD, не более

8

  • количество пакетов GD, не более

8

  • количество передаваемых пакетов GD, не более

8

  • количество принимаемых пакетов GD, не более

8

  • размер пакета GD, не более

22 байт

  • размер консистентного пакета GD, не более

22 байт

Базовые функции S7 связи:

Есть

  • объем данных пользователя на задание, не более

76 байт

  • объем консистентных данных пользователя на задание, не более

76 байт: 76 байт (с X_SEND или X_RCV); 64 байт (с X_PUT или X_GET в режиме сервера)

S7 функции связи:

Есть

  • в режиме S7 сервера

Есть

  • в режиме S7 клиента

Есть, через встроенный интерфейс PROFINET и загружаемый FB или через CP и загружаемый FB

  • объем данных пользователя на задание, не более

См. интерактивную помощь STEP 7 (общие параметры SFB/FB и SFC/FC для S7 функций связи)

Функции S5-совместимой связи

Есть, через коммуникационный процессор и загружаемые FC

Web сервер:

Есть

  • количество HTTP клиентов

5

  • определяемые пользователем web страницы

Есть

Открытый обмен данными через IE:



  • TCP/IP:

Есть; через встроенный интерфейс PROFINET и загружаемые FB

    • количество соединений, не более

8

    • объем данных на соединение типа 01Н, не более

1460 байт

    • объем данных на соединение типа 11Н, не более

32768 байт

    • поддержка нескольких пассивных соединений на порт

Есть

  • ISO-на-TCP (RFC1006):

Есть; через встроенный интерфейс PROFINET и загружаемые FB

    • количество соединений, не более

8

    • длина данных, не более

32 768 байт

  • UDP

Есть; через встроенный интерфейс PROFINET и загружаемые FB

    • количество соединений, не более

8

    • длина данных, не более

1 472 байт

Количество соединений:



  • общее

12

  • количество экземпляров, не более

32

  • количество соединений для маршрутизации

X1 в режиме MPI: не более 10; X1 в режиме ведущего DP устройства: не более 24; X1 в режиме ведомого DP устройства (только в активном состоянии): не более 14; X2 в режиме PROFINET: не более 24

PROFINET CBA (при заданной коммуникационной нагрузке)



  • заданная коммуникационная нагрузка для CPU

50 %

  • количество удаленных партнеров по связи

32

  • количество функций ведущий/ ведомый

30

  • общее количество соединений ведущий/ ведомый

1 000

  • объем данных для всех входящих соединений ведущий/ ведомый, не более

4 000 байт

  • объем данных для всех исходящих соединений ведущий/ ведомый, не более

4 000 байт

  • количество внутренних соединений в приборах и  PROFIBUS соединений

500

  • объем данных для всех внутренних соединений приборов и PROFIBUS соединений, не более

4 000 байт

  • объем данных на соединение, не более

1 400 байт

  • удаленные соединения с асинхронным обменом данными:



    • минимальный период следования циклов обмена данными

500 мс

    • количество входящих соединений

100

    • количество исходящих соединений

100

    • объем данных на все входящие соединения, не более

2 000 байт

    • объем данных на все исходящие соединения, не более

2 000 байт

    • объем данных на соединение, не более

1 400 байт

  • удаленные соединения с циклическим обменом данными:



    • минимальный период следования циклов обмена данными

10 мс

    • количество входящих соединений

200

    • количество исходящих соединений

200

    • объем данных на все входящие соединения, не более

2 000 байт

    • объем данных на все исходящие соединения, не более

2 000 байт

    • объем данных на соединение, не более

450 байт

  • асинхронный обмен HMI переменными через PROFINET:



    • количество станций, регистрирующих HMI переменные (PN OPC/iMap)

3; 2x PN OPC/1x iMap

    • время обновления HMI переменных

500 мс

    • количество HMI переменных

200

    • длина данных на все HMI переменные, не более

2 000 байт

  • функции PROFIBUS proxy

 Есть

    • количество подключаемых PROFIBUS приборов

16

    • объем данных на соединение, не более

240 байт; зависит от типа ведомого устройства

1-й интерфейс



Тип

Встроенный интерфейс RS 485

Физический уровень

RS 485

Изоляция

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:



  • MPI

Есть

  • ведущее DP устройство

Есть

  • ведомое DP устройство

Есть

  • PtP соединения

Нет

MPI



  • службы:



    • PG/OP функции связи

Есть

    • маршрутизация

Есть

    • обмен пакетами глобальных данных

Есть

    • базовые функции S7 связи

Есть

    • S7 функции связи

Есть

    • S7 функции связи в режиме клиента

Нет, только через CP и загружаемые FB

    • S7 функции связи в режиме сервера

Есть

  • скорость обмена данными, не более

12 Мбит/с

Ведущее DP устройство:



  • службы:



    • PG/OP функции связи

Есть

    • маршрутизация

Есть

    • обмен пакетами глобальных данных

Нет

    • базовые функции S7 связи

Есть, только I блоки

    • S7 функции связи

Есть

    • S7 функции связи в режиме клиента

Нет

    • S7 функции связи в режиме сервера

Есть

    • поддержка режима "равного удаления"

Есть

    • изохронный режим

Нет

    • SYNC/FREEZE

Есть

    • активация/ деактивация ведомых DP устройств

Есть

    • количество одновременно активируемых/ деактивируемых ведомых устройств, не более

8

    • непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

    • DPV1

Есть

  • скорость обмена данными, не более

12 Мбит/с

  • количество подключаемых ведомых DP устройств, не более.

124

  • адресное пространство



    • для входов, не более

2 Кбайт

    • для выходов, не более

2 Кбайт

  • объем данных пользователя на ведомое DP устройство:



    • для ввода, не более

244 байт

    • для вывода, не более

244 байт

Ведомое DP устройство:



  • службы:



    • PG/OP функции связи

Есть

    • обмен пакетами глобальных данных

Нет

    • базовые функции S7 связи

Нет

    • S7 функции связи

Есть

    • S7 функции связи в режиме клиента

Нет

    • S7 функции связи в режиме сервера

Есть; конфигурируются только односторонние соединения

    • непосредственный обмен данными между ведомыми устройствами

Есть

    • DPV1

Нет

  • скорость обмена данными, не более

12 Мбит/с

  • память приемопередатчика:



    • для ввода

244 байт

    • для вывода

244 байт

  • количество адресных областей памяти, не более

32

  • объем данных пользователя на адресную область памяти, не более

32 байт

2-й интерфейс



Тип

PROFINET

Физический уровень

Ethernet RJ45

Изоляция

Есть

Встроенный коммутатор

Есть

Количество портов

2

Автоматическое определение скорости обмена данными в сети

Есть; 10/100 Мбит/с

Автоматическая настройка на эту скорость

Есть

Автоматическая кроссировка подключаемых кабелей

Есть

Реконфигурирование поврежденных кольцевых структур:



  • поддержка

Есть

  • типовое время реконфигурирования

200 мс; PROFINET MRP

  • количество станций в кольце, не более

50

Поддержка функций изменения IP адресов во время работы

Есть

Функции:



  • MPI

Нет

  • ведущее DP устройство

Нет

  • ведомое DP устройство

Нет

  • контроллер PROFINET IO

Есть; допускается одновременная поддержка функций прибора PROFINET IO

  • прибор PROFINET IO

Есть; допускается одновременная поддержка функций контроллера PROFINET IO

  • PROFINET CBA

Есть

  • Web сервер

Есть

    • количество HTTP клиентов

5

Контроллер PROFINET IO:



  • службы:



    • PG/OP функции связи

Есть

    • маршрутизация

Есть

    • S7 функции связи

Есть; с загружаемыми FB, до 10 конфигурируемых соединений, до 32 экземпляров

    • изохронный режим

Есть; OB 61

    • открытый обмен данными через IE

Есть; через TCP/IP, ISO на TCP и UDP

  • скорость обмена данными, не более

100 Мбит/с

  • количество подключаемых приборов ввода-вывода, не более

128

  • количество подключаемых приборов ввода-вывода с поддержкой обмена данными в режиме RT, не более

128

    • из них в одной линии, не более

128

  • количество приборов ввода-вывода с поддержкой обмена данными в режиме IRT с опцией высокой гибкости, не более

128

    • из них в одной линии, не более

61

  • количество приборов ввода-вывода с поддержкой обмена данными в режиме IRT с опцией высокой производительности, не более

64

    • из них в одной линии, не более

64

  • поддержка режима IRT

Есть

  • поддержка функций общих приборов ввода-вывода

Есть

  • поддержка приоритетного запуска приборов ввода-вывода

Есть

    • количество приборов, не более

32

  • активация/ деактивация приборов ввода-вывода

Есть

    • количество одновременно активируемых/ деактивируемых приборов ввода-вывода, не более

8

  • поддержка функций замены приборов ввода-вывода во время работы (порт партнера)

Есть

    • количество приборов ввода-вывода, не более

8

  • замена приборов без носителей данных

Есть

  • время обновления данных

250 мкс ... 512 мс (зависит от режимов работы, смотри руководство "S7-300 CPU 31xC and CPU 31x, технические данные)

  • адресное пространство:



    • ввода, не более

2 Кбайт

    • вывода, не более

2 Кбайт

Прибор PROFINET IO:



  • службы



    • PG/OP функции связи

Есть

    • маршрутизация

Есть

    • S7 функции связи

Есть; с загружаемыми FB, до 10 конфигурируемых соединений, до 32 экземпляров

    • изохронный режим

Нет

    • открытый обмен данными через IE

Есть; через TCP/IP, ISO на TCP, UDP

    • поддержка режима IRT

Есть

    • поддержка протокола PROFIenergy

Есть; с SFB 73 / 74 для поддержки стандартных FB PROFIenergy в интеллектуальном приборе ввода-вывода

    • поддержка функций общего прибора ввода-вывода

Есть

    • количество контроллеров на один общий прибор ввода-вывода, не более

2

  • Память приемопередатчика:



    • для ввода, не более

1 440 байт; на контроллер с общим прибором ввода-вывода

    • для вывода, не более

1 440 байт; на контроллер с общим прибором ввода-вывода

  • субмодули:



    • количество, не более

64

    • объем данных пользователя на субмодуль, не более

1 024 байт

PROFINET CBA



  • асинхронный обмен данными

Есть

  • циклический обмен данными

Есть

Открытый обмен данными через IE:

 Есть

  • количество соединений, не более

8

  • номера локальных портов, используемых со стороны системы

0, 20, 21, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

  • функции контроля активности соединений

Есть

Изохронный режим



Изохронный режим

Есть; только в сети PROFINET

Программирование



Языки программирования:



  • STEP 7

Есть; от V5.5 и выше

  • LAD

Есть

  • FBD

Есть

  • STL

Есть

  • SCL

Есть

  • CFC

Есть

  • GRAPH

Есть

  • HiGraph®

Есть

Система команд

Смотри список инструкций

Глубина вложения скобок

8

Защита ноу-хау:



  • парольная защита программы пользователя

Есть

  • кодирование блоков

Есть, с S7 блоком Privacy

Системные функции (SFC)

Смотри список инструкций

Системные функциональные блоки (SFB)

Смотри список инструкций

Дискретные входы



Количество входов

24

  • используемых технологическими функциями

16

Количество одновременно опрашиваемых входов:



  • горизонтальная установка



    • до 40 °C, не более

24

    • до 60 °C, не более

12

  • вертикальная установка



    • до 40 °C, не более

12

  • длина кабеля для входов технологических функций:



    • экранированного, не более

50 м при максимальной частоте следования импульсов

    • обычного не более

не применяется

  • длина кабеля для стандартных входов:



    • экранированного, не более

1 000 м

    • обычного, не более

600 м

Входная характеристика 

По IEC 1131, тип 1

Входное напряжение:



  • номинальное значение

=24 В

  • сигнала низкого уровня

-3 ... +5 В

  • сигнала высокого уровня

15 ... 30 В

Входной ток сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сигнала при номинальном значении входного напряжения:



  • для стандартных входов:



    • настройка

Есть; 0.1 / 0.3 / 3 / 15 мс (Допускается выполнение перенастройки во время выполнения программы. Новые значения вступают в силу после следующего цикла фильтрации сигналов)

    • номинальное значение

3 мс

  • для счетных входов/ входов технологических функций



    • от низкого к высокому уровню, не более

8 мкс; минимальная длительность импульса/ паузы между импульсами

Дискретные выходы



Количество выходов

16

  • из них скоростных выходов

4; эти выходы нельзя включать параллельно

Защита от коротких замыканий

Есть; электронная, тактируемая

  • ток срабатывания защиты, типовое значение

1 A

Ограничение коммутационных перенапряжений

UL+ - 48 В

Ламповая нагрузка, не более

5 Вт

Подключение дискретного входа в качестве нагрузки

Есть

Выходное напряжение сигнала высокого уровня, не менее

UL+ - 0.8 В

Выходной ток:



  • сигнала высокого уровня, номинальное значение

500 мА

  • сигнала высокого уровня, допустимый диапазон изменений

5 мА ... 0.6 А

  • сигнала низкого уровня, не более

0.5 мА

Параллельное включение двух выходов:



  • для увеличения выходной мощности

Нет

  • для резервированного управления нагрузкой

Есть

Частота переключения выходов, не более:



  • при активной нагрузке

100 Гц

  • при индуктивной нагрузке

0.5 Гц

  • при ламповой нагрузке

100 Гц

  • для скоростных выходов при активной нагрузке

2.5 кГц

Суммарный выходной ток группы выходов:



  • горизонтальная установка:



    • до 40 °C, не более

3 A

    • до 60 °C, не более

2 A

  • вертикальная установка



    • До 40 °C, не более

2 A

Сопротивление цепи нагрузки

48 Ом ... 4 кОм

Длина кабеля, не более:



  • экранированного

1 000 м

  • обычного

600 м

Аналоговые входы



Количество входов для измерения сигналов силы тока/ напряжения

4

Количество входов для измерения сопротивления/ температуры

1

Длина экранированного кабеля, не более

100 м

Допустимое напряжение на входе измерения силы тока, не более

5 В; непрерывно

Допустимый ток для входа измерения напряжения, не более

0.5 мА; непрерывно

Единицы измерения температуры

Градусы Цельсия Фаренгейта, Кельвина; настраивается

Диапазоны изменения сигналов напряжения

0 ... 10 В, -10 ... +10 В

Диапазоны изменения сигналов силы тока

0 ... 20 мА, -20 ... +20 мА, 4 ... 20 мА

Измерение температуры

С помощью датчика Pt100

Диапазоны измерения сопротивления

0 ... 600 мА

  • измерительный ток, типовое значение

1.25 мА

Максимальное напряжение на входе измерения напряжения

30 В, постоянно

Максимальный ток входа измерения силы тока

50 мА, постоянно

Линеаризация характеристик:



  • настройка

Есть, программная

  • для термометра сопротивления

Pt 100

Температурная компенсация

Нет

Аналоговые выходы



Количество выходов

2

Длина экранированного кабеля, не более

200 м

Защита выходов напряжения от коротких замыканий

Есть

Ток срабатывания защиты, не более

55 мА

Выходные сигналы напряжения

0 ... 10 В, -10 ... +10 В

Выходные сигналы силы тока

0 ... 20 мА, 4 ... 20 мА, -20 ... +20 мА

Схемы подключения исполнительных устройств:



  • 2-проводные для выходов напряжения

Есть; без компенсации сопротивления линии

  • 4-проводные для выходов напряжения

Нет

  • 2-проводные для выходов силы тока

Есть

Параметры цепи нагрузки:



  • активное сопротивление для выхода напряжения, не менее

1 кОм

  • емкость для выхода напряжения, не более

0.1 мкФ

  • активное сопротивление для выхода силы тока, не более

300 Ом

  • индуктивность для выхода силы тока, не более

0.1 мГн

Предельные значения:



  • напряжения на выходе по отношению к MANA

16 В; постоянно

  • тока

50 мА; постоянно

Аналого-цифровое и цифро-аналоговое преобразование



Принцип измерения

Последовательная аппроксимация

Время интегрирования и преобразования/ разрешение на канал:



  • разрешение с учетом знакового разряда, не более

12 бит

  • время интегрирования

16.6 / 20 мс, настраивается

  • входная частота, не более

400 Гц

  • частота подавления помех f1

60 / 50 Гц

  • время преобразования на канал

1 мс

  • постоянная времени входного фильтра

0.38 мс

  • базовое время подготовки данных для всех каналов

1 мс

Время установки выходного сигнала:



  • при активной нагрузке

0.6 мс

  • при емкостной нагрузке

1 мс

Датчики



Подключаемые датчики:



  • с выходными сигналами напряжения

Есть

  • с выходными сигналами силы тока по 2-проводной схеме

Есть; с внешним питанием

  • с выходными сигналами силы тока по 4-проводной схеме

Есть

  • сопротивления с 2-проводной схемой подключения

Есть; без компенсации сопротивления линии

  • сопротивления с 3-проводной схемой подключения

Нет

  • сопротивления с 4-проводной схемой подключения

Нет

2-проводное подключение датчиков BERO:

Есть

  • установившийся ток, не более

1.5 мА

Погрешности преобразования



Температурная погрешность преобразования (по отношению к конечной точке входной шкалы)

± 0,006 %/K

Перекрестные наводки между входами, не менее

60 дБ

Повторяемость в установившемся режиме при 25 °C (по отношению к конечной точке входной шкалы)

± 0,06 %

Выходные пульсации (по отношению к конечной точке выходной шкалы в диапазоне частот 0 ... 50 кГц)

± 0,1 %

Нелинейность (по отношению к конечной точке выходной шкалы)

± 0,15 %

Температурная погрешность преобразования (по отношению к конечной точке выходной шкалы)

± 0,01 %/K

Перекрестные наводки между выходами, не менее

60 дБ

Повторяемость в установившемся режиме при 25 °C (по отношению к конечной точке выходной шкалы)

± 0,06 %

Рабочая погрешность преобразования во всем температурном диапазоне:



  • входа напряжения по отношению к конечной точке входной шкалы

± 1 %

  • входа силы тока по отношению к конечной точке входной шкалы

± 1 %

  • входа измерения сопротивления по отношению к конечной точке входной шкалы

± 1 %

  • выхода напряжения по отношению к конечной точке выходной шкалы

± 1 %

  • выхода силы тока по отношению к конечной точке выходной шкалы

± 1 %

Базовая погрешность преобразования (рабочая погрешность при 25 °C):



  • входа напряжения по отношению к конечной точке входной шкалы

± 0,8 %; нелинейность ± 0.06%

  • входа силы тока по отношению к конечной точке входной шкалы

± 0,8 %; нелинейность ± 0.06%

  • входа измерения сопротивления по отношению к конечной точке входной шкалы

± 0,8 %; нелинейность ± 0.2%

  • входа измерения температуры по отношению к конечной точке входной шкалы

± 0,8 %

  • выхода напряжения по отношению к конечной точке выходной шкалы

± 0,8 %

  • выхода силы тока по отношению к конечной точке выходной шкалы

± 0,8 %

Подавление помех при частоте f = n x (fl +/- 1%), где fl = частота следования помех



  • режим последовательного подавления (пиковое значение помехи < номинального значения входного сигнала), не менее

30 дБ

  • подавление синфазных сигналов, не менее

40 дБ

Встроенные функции



Количество счетчиков

4; смотри руководство "Technological Functions"

Частота следования импульсных сигналов, не более

60 кГц

Измерение частоты следования импульсов

Есть

Управление позиционированием

Есть

PID регулятор

Есть

Количество импульсных выходов

4; широтно-импульсная модуляция с частотой до 2.5 кГц (смотри руководство "Technological Functions"l)

Частота следования выходных сигналов, не более

2.5 кГц

Гальваническое разделение цепей



Гальваническое разделение цепей дискретных входов:



  • между цепями различных входов

Нет

  • между каналами и внутренней шиной

Есть

Гальваническое разделение цепей дискретных выходов:



  • между группами каналов

Есть

  • количество каналов в группе

8

  • между каналами и внутренней шиной

Есть

Гальваническое разделение цепей аналоговых входов:



  • между цепями различных каналов

Нет

  • между каналами и внутренней шиной

Есть

Гальваническое разделение цепей аналоговых выходов:



  • между цепями различных каналов

Нет

  • между каналами и внутренней шиной

Есть

Конструкция



Степень защиты корпуса

IP20

Подключение внешних цепей

Через два 40-полюсных фронтальных соединителя, заказываются отдельно

Габариты (Ш х В х Г) в мм

120х 125х 130

Масса

730 г

SIMATIC S7-300, УВЕЛИЧЕННАЯ ДВЕРЦА ДЛЯ КОМПАКТНЫХ CPU, ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ ПРОВОДНИКИ СЕЧЕНИЕМ 1,3 КВ.ММ ИЛИ 16 AWG, 5 ШТ. В УПАКОВКЕ, ВКЛЮЧАЯ МАРКИРОВОЧНЫЕ ЛИСТЫ И СХЕМЫ ПОДКЛЮЧЕНИЯ (БИРЮЗОВЫЕ)
Packaging Quantity (piece): 5
SIMATIC S7-300, ЗАПАСНОЙ СЪЕМНЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ =24В К ЦЕНТРАЛЬНЫМ ПРОЦЕССОРАМ S7-300 COMPACT И МОДУЛЮ FM352-5, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 100 ШТУК
Packaging Quantity (piece): 100
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 40-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 100
SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЦВЕТА PETROL, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ
Packaging Quantity (piece): 10
SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 СВЕТЛО-БЕЖЕВОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ
Packaging Quantity (piece): 10
SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЖЕЛТОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ
Packaging Quantity (piece): 10
SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 КРАСНОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ
Packaging Quantity (piece): 10
SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7, MPI-КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7 К ПРОГРАММАТОРУ ЧЕРЕЗ MPI, ДЛИНА 5M
SIMATIC S7, ПЛАСТИКОВЫЕ МЕТКИ МАРКИРОКИ НОМЕРОВ МОДУЛЕЙ В МОНТАЖНЫХ СТОЙКАХ S7-300/ S7-400/ ET 200M/ C7
SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ 16-КАНАЛЬНЫХ МОДУЛЕЙ ВВОДА-ВЫВОДА ДИСКР. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ
SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ 32-КАНАЛЬНЫХ МОДУЛЕЙ ВВОДА-ВЫВОДА ДИСКР. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ
PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
