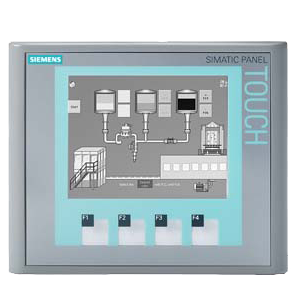

SIMATIC HMI KTP400 Basic mono PN

Изделие: 6AV6647-0AA11-3AX0


Краткое описание:
SIMATIC KTP400 BASIC MONO PN 3,8", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫМ STN-ДИСПЛЕЕМ, ИНТЕРФЕЙС ETHERNET, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD)
Производитель: SIEMENS
Вес: 0.54 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC KTP400 BASIC MONO PN 3,8", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫМ STN-ДИСПЛЕЕМ, ИНТЕРФЕЙС ETHERNET, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD)



6AV6647-0AA11-3AX0

6AV6647-0AK11-3AX0

6AV6647-0AB11-3AX0

6AV6647-0AC11-3AX0



SIMATIC HMI KTP400 Basic mono PN

SIMATIC HMI KTP400 Basic color PN

SIMATIC HMI KTP600 Basic mono PN

SIMATIC HMI KTP600 Basic color DP

Дисплей









Тип дисплея

STN

TFT

STN

TFT

Диагональ экрана

3.8 дюйма

4.3 дюйма

5.7 дюйма

5.7 дюйма

Глубина цвета

4 оттенка серого

256

4 оттенка серого

256

Разрешение (пикселей)









  • Разрешение по горизонтали

320

480

320

320

  • Разрешение по вертикали

240

272

240

240

Подсветка экрана









  • MTBF подсветки экрана (при 25 °C)

30 000 часов

50 000 часов

50 000 часов

50 000 часов

  • Регулируемая подсветка

Нет

Нет

Нет

Нет

Элементы управления









Клавиши









  • Количество функциональных клавиш

4

4

6

6

Сенсорное управление









  • Сенсорный экран

Да

Да

Да

Да

Тип монтажа









Возможность устанвоки в портретном формате

Да

Да

Да

Да

Блок питания









Тип питающего напряжения

пост. ток

пост. ток

пост. ток

пост. ток

Номинальное напряжение

24 В

24 В

24 В

24 В

Память









Доступная для данных пользователя

1 Мб

1 Мб

1 Мб

1 Мб

Тип вывода









Звуковой выход









  • Звуковой сигнал

Да

Да

Да

Да

Время









Часы









  • программные часы

Да

Да

Да

Да

  • Энерго независимые

Нет

Нет

Нет

Нет

  • Synchronizable

Да

Да

Да

Да

Интерфейсы









Количество портов RS 485

0

0

0

1

Количество портов USB

0

0

0

0

Количество слотов SD карт

0

0

0

0

Industrial Ethernet









  • Количество портов Ethernet

1

1

1

0

Протоколы









PROFINET

Да

Да

Да

Нет

PROFIBUS

Нет

Нет

Нет

Да

MPI

Нет

Нет

Нет

Да

Степень и класс защиты









IP (спереди)

IP65

IP65

IP65

IP65

Enclosure type 4x спереди

Да

Да

Да

Да

IP (сзади)

IP20

IP20

IP20

IP20

Стандарты, одобрения, сертификкаты









Марка CE

Да

Да

Да

Да

cULus

Да

Да

Да

Да

Морские сертификаты









  • GL

Да

Да

Да

Да

  • ABS

Да

Да

Да

Да

  • BV

Да

Да

Да

Да

  • DNV

Да

Да

Да

Да

  • LRS

Да

Да

Да

Да

  • Class NK

Да

Да

Да

Да

Использование в опасных зонах









  • ATEX Zone 2

Нет

Нет

Нет

Нет

  • ATEX Zone 22

Нет

Нет

Нет

Нет

  • cULus Class I Zone 2, Division 2

Нет

Нет

Нет

Нет

  • FM Class I Division 2

Нет

Нет

Нет

Нет

Внешние условия









Температура эксплуатации









  • Работа (вертикальная установка)









    • вертикальная установка, минимальная

0 °C

0 °C

0 °C

0 °C

    • вертикальная установка, максимум

50 °C

50 °C

50 °C

50 °C

Относительная влажность









  • максимальная относительная влажность

90 %

90 %

90 %

90 %

Конфигурирование









Программное обеспечение









  • STEP 7 Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

  • WinCC flexible Compact

Да

Нет

Да

Да

  • WinCC Basic (TIA Portal)

Да

Да

Да

Да

Языки









Языки в рантайме









  • Количество языков в ранатйме

5

5

5

5

Функциональность в  WinCC (TIA Portal)









Планировщик задач









  • по времени

Нет

Нет

Нет

Нет

  • по заданиям

Да

Да

Да

Да

Система сообщений









  • Число битовых сообщений

200

200

200

200

  • Число аналоговых сообщений

15

15

15

15

  • Буфер сообщений









    • Число записей

256

256

256

256

    • Круговой буфер

Да

Да

Да

Да

    • энергонезависимый

Да

Да

Да

Да

Управление рецептами









  • Число рецептов

5

5

5

5

  • Размер внутренней памяти для рецептов

40 кбайт

40 кбайт

40 кбайт

40 кбайт

  • Расширяемая память для рецептов

Нет

Нет

Нет

Нет

Переменные









  • Число переменных на устройство

250

500

500

500

  • Число перемменных на экран

30

30

30

30

Число картинок









  • Число конфигурируемых картинок

50

50

50

50

Архивирование









  • Число архивов на устройство

0

0

0

0

Безопасность









  • Число групп пользователей

50

50

50

50

  • Число пользователей

50

50

50

50

Перенос конфигурации (загрузка/выгрузка)









  • MPI/PROFIBUS DP

Нет

Нет

Нет

Да

  • Ethernet

Да

Да

Да

Нет

Process coupling









  • S7-1200

Да

Да

Да

Да

  • S7-1500

Да

Да

Да

Да

  • S7-200

Да

Да

Да

Да

  • S7-300/400

Да

Да

Да

Да

  • LOGO!

Да

Да

Да

Да

  • Win AC

Да

Нет

Да

Да

  • SIMOTION

Нет

Нет

Нет

Нет

  • Allen Bradley (EtherNet/IP)

Да

Да

Да

Нет

  • Allen Bradley (DF1)

Нет

Нет

Нет

Да

  • Mitsubishi (MC TCP/IP)

Да

Да

Да

Нет

  • Mitsubishi (FX)

Нет

Нет

Нет

Да

  • OMRON (FINS TCP)

Нет

Нет

Нет

Нет

  • OMRON (LINK/Multilink)

Нет

Нет

Нет

Да

  • Modicon (Modbus TCP/IP)

Да

Да

Да

Нет

  • Modicon (Modbus)

Нет

Нет

Нет

Да

I/O / опции









I/O устройства









  • Принтер

Нет

Нет

Нет

Нет

  • Карты Multi Media

Нет

Нет

Нет

Нет

  • Карты SD

Нет

Нет

Нет

Нет

  • USB носители

Нет

Нет

Нет

Нет

Устройство/материал









Тип корпуса (спереди)









  • Пластмасса

Да

Да

Да

Да

Размеры









Ширина корпуса

140 мм

140 мм

214 мм

214 мм

Высота корпуса

116 мм

116 мм

158 мм

158 мм

Монтажный вырез (Ш x В)









  • Монтажный вырез, ширина

123 мм

123 мм

197 мм

197 мм

  • Монтажный вырез, высота

99 мм

99 мм

141 мм

141 мм

Вес









Вес без упаковки

0.32 кГ

0.34 кГ

1.07 кГ

1.07 кГ





6AV6647-0AD11-3AX0

6AV6647-0AE11-3AX0

6AV6647-0AF11-3AX0



SIMATIC HMI KTP600 Basic color PN

SIMATIC HMI KTP1000 Basic color DP

SIMATIC HMI KTP1000 Basic color PN

Дисплей







Тип дисплея

TFT

TFT

TFT

Диагональ экрана

5.7 дюймов

10.4 дюймов

10.4 дюймов

Глубина цвета

256

256

256

Разрешение экрана (пиксели)







  • Разрешение по гризонтали

320

640

640

  • Разрешение по вертикали

240

480

480

Подсветка экрана







  • MTBF подсветки экрана (при 25 °C)

50 000 часов

50 000 часов

50 000 часов

  • Регулируемая подсветка

Нет

Нет

Нет

Элементы управления







Клавиши







  • Количество функциональных клавиш

6

8

8

Сенсорное управление







  • Сенсорный экран

Да

Да

Да

Тип монтажа







Возможность монтажа в портретном формате

Да

Да

Да

Блок питания







Тип питающего напряжения

пост. ток

пост. ток

пост. ток

Номинальное напряжение (DC)

24 В

24 В

24 В

Память







Доступная для данных пользователя

1 МБ

2 МБ

2 МБ

Тип вывода







Звуковой выход







  • Звуковой сигнал

Да

Да

Да

Время







Часы







  • Программные часы

Да

Да

Да

  • Энергонезависимость

Нет

Нет

Нет

  • Синхронизация

Да

Да

Да

Интерфейсы







Количество портов RS-485

0

1

0

Количество портов USB

0

0

0

Количество слотов SD карт

0

0

0

Industrial Ethernet







  • Количество портов industrial Ethernet 

1

0

1

Протоколы







PROFINET

Да

Нет

Да

PROFIBUS

Нет

Да

Нет

MPI

Нет

Да

Нет

Степень и класс защиты







IP (спереди)

IP65

IP65

IP65

Enclosure type 4x спереди

Да

Да

Да

IP (сзади)

IP20

IP20

IP20

Стандарты, одобрения, сертификаты







Марка CE 

Да

Да

Да

cULus

Да

Да

Да

Морские сертификаты







  • GL

Да

Да

Да

  • ABS

Да

Да

Да

  • BV

Да

Да

Да

  • DNV

Да

Да

Да

  • LRS

Да

Да

Да

  • Class NK

Да

Да

Да

Использование в опасных зонах







  • ATEX Zone 2

Нет

Нет

Нет

  • ATEX Zone 22

Нет

Нет

Нет

  • cULus Class I Zone 2, Division 2

Нет

Нет

Нет

  • FM Class I Division 2

Нет

Нет

Нет

Внешние условия







Температура эксплуатации







  • Работа (вертикальный монтаж)







    • при вертикальном монтаже, минимум

0 °C

0 °C

0 °C

    • iпри вертикальном монтаже,максимум

50 °C

50 °C

50 °C

Относительая влажность







  • максимальная относительная влажность

90 %

90 %

90 %

Программрование







Прогаммное обеспечение







  • STEP 7 Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

  • WinCC flexible Compact

Да

Да

Да

  • WinCC Basic (TIA Portal)

Да

Да

Да

Языки







Языки в рантайме







  • Количество перключаемых языков в рантайме

5

5

5

Функциональность под WinCC (TIA Portal)







Планировщик задач







  • контролируемые по времени

Нет

Нет

Нет

  • контроль заданий

Да

Да

Да

Ситсема сообщений







  • Количество битовых сообщений

200

200

200

  • Количество аналоговых сообщений

15

15

15

  • Буфер сообщений







    • Число записей

256

256

256

    • Круговой буфер

Да

Да

Да

    • Энергонезависимость

Да

Да

Да

Управление рецептами







  • Количество рецептов

5

5

5

  • Размер внутренней памяти для рецептов

40 кбайт

40 кбайт

40 кбайт

  • Расширение памяти рецептов

Нет

Нет

Нет

Переменные







  • Количество переменных на устройство

500

500

500

  • Количество переменных на экране

30

30

30

Картинки







  • Количество картинок

50

50

50

Архивирование







  • Количество архивов на устройство

0

0

0

Безопасность







  • Количество групп пользователей

50

50

50

  • Количество пользователей

50

50

50

Перенос конфигурации (загрузка/выгрузка)







  • MPI/PROFIBUS DP

Нет

Да

Нет

  • Ethernet

Да

Нет

Да

Связь с контроллерами







  • S7-1200

Да

Да

Да

  • S7-1500

Да

Да

Да

  • S7-200

Да

Да

Да

  • S7-300/400

Да

Да

Да

  • LOGO!

Да

Да

Да

  • Win AC

Да

Да

Да

  • SIMOTION

Нет

Нет

Нет

  • Allen Bradley (EtherNet/IP)

Да

Нет

Да

  • Allen Bradley (DF1)

Нет

Да

Нет

  • Mitsubishi (MC TCP/IP)

Да

Нет

Да

  • Mitsubishi (FX)

Нет

Да

Нет

  • OMRON (FINS TCP)

Нет

Нет

Нет

  • OMRON (LINK/Multilink)

Нет

Да

Нет

  • Modicon (Modbus TCP/IP)

Да

Нет

Да

  • Modicon (Modbus)

Нет

Да

Да

I/O / опции







I/O устройства







  • Принтер

Нет

Нет

Нет

  • Карты Multi Media

Нет

Нет

Нет

  • Карты SD

Нет

Нет

Нет

  • USB носители

Нет

Нет

Нет

Материал







ТИп корпуса (спереди)







  • Пластмасса

Да

Да

Да

Размеры







Ширина корпуса

214 мм

335 мм

335 мм

Высота корпуса

158 мм

275 мм

275 мм

Монтажный вырез (Ш x В)







  • Монтажный вырез, ширина

197 мм

310 мм

310 мм

  • Монтажный вырез, высота

141 мм

248 мм

248 мм

Вес







Вес без упаковки

1.07 кГ

2.65 кГ

2.65 кГ





6AV6647-0AH11-3AX0

6AV6647-0AJ11-3AX0

6AV6647-0AG11-3AX0



SIMATIC HMI KP300 Basic mono PN

SIMATIC HMI KP400 Basic color PN

SIMATIC HMI TP1500 Basic color PN

Дисплей







Тип дисплея

FSTN

TFT

TFT

Диагональ экрана

3.6 дюйма

4.3 дюйма

15 дюйма

Количество цветов

4; только подсветка экрана (белый, красный, зеленый, желтый)

256

256

Разрешение (пиксели)







  • Разрешение по горизонтали

240

480

1 024

  • Разрешение по вертикали

80

272

768

Подсветка экрана







  • MTBF подсветки (при 25 °C)

50 000 часов

50 000 часов

50 000 часов

  • Регулируемая подсветка

Нет

Нет

Нет

Элементы управления







Клавиши







  • Количество функциональных клавиш

10

8

0

Сенсорное управление







  • Сенсорный экран

Нет

Нет

Нет

Тип монтажа







Монтаж в портретном формате

Нет

Нет

Нет

Блок питания







Тип питающего напряжения

пост. ток

пост. ток

пост. ток

Номинальное значение (DC)

24 В

24 В

24 В

Память







Доступная для данных пользователя

1 Мбайт

1 Мбайт

2 Мбайт

Тип вывода







Звуковой вывод







  • Звуковой сигнал

Нет

Нет

Нет

Время







Часы







  • Программные часы

Да

Да

Да

  • Энергонезависимость

Нет

Нет

Нет

  • Синхронизация

Да

Да

Да

Интерфейсы







Количество портов RS 485

0

0

0

Количество интерфейсов USB

0

0

0

Количество слотов SD карт

0

0

0

Industrial Ethernet







  • Количество портов Ethernet 

1

1

1

Протоколы







PROFINET

Да

Да

Да

PROFIBUS

Нет

Нет

Нет

MPI

Нет

Нет

Нет

Степень и класс защиты







IP (спереди)

IP65

IP65

IP65

Enclosure type 4x спереди

Да

Да

Да

IP (сзади)

IP20

IP20

IP20

Стандарты, одобрения, сертификаты







Марка CE

Да

Да

Да

cULus

Да

Да

Да

Морские сертификаты







  • GL

Да

Нет

Нет

  • ABS

Да

Нет

Нет

  • BV

Да

Нет

Нет

  • DNV

Да

Нет

Нет

  • LRS

Да

Нет

Нет

  • Class NK

Да

Нет

Нет

Использование вопасных зонах







  • ATEX Zone 2

Нет

Нет

Нет

  • ATEX Zone 22

Нет

Нет

Нет

  • cULus Class I Zone 2, Division 2

Да

Нет

Нет

  • FM Class I Division 2

Нет

Нет

Нет

Внешние условия







Температура эксплуатации







  • Работа (вертикальный монтаж)







    • вертикальный монтаж, минимум

0 °C

0 °C

0 °C

    • вертикальный монтаж, максимум

50 °C

50 °C

50 °C

Относительная влажность







  • макс. относительная влажность

90 %

90 %

90 %

Программирование







Программное обеспечение







  • STEP 7 Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

Да; интегрированный WinCC Basic (TIA Portal)

  • WinCC flexible Compact

Нет

Нет

Да

  • WinCC Basic (TIA Portal)

Да

Да

Да

Языки







Языки в рантайме







  • Количество перекючаемых языков в рантайме

5

5

5

Функциональность под WinCC (TIA Portal)







Планировщик задач







  • контроль по времени

Нет

Нет

Нет

  • контроль задач

Да

Да

Да

Система сообщений







  • Количество битовых сообщений

200

200

200

  • Количество аналоговых сообщений

15

15

15

  • Буфер сообщений







    • Количество записей

256

256

256

    • Круговой буфер

Да

Да

Да

    • энергонезависимость

Да

Да

Да

Управление рецептами







  • Количество рецептов

5

5

5

  • Размр внутренней памяти для рецептов

40 кбайт

40 кбайт

40 кбайт

  • Расширяемость памяти рецептов

Нет

Нет

Нет

Переменные







  • Количество переменных на устройство

250

500

500

  • Количество переменных на экран

30

30

30

Картинки







  • Количество картинок

50

50

50

Архивирование







  • Число архивов на устройство

0

0

0

Безопасность







  • Число групп пользователей

50

50

50

  • Число пользователей

50

50

50

Перенос конфигурации (загрузка/выгрузка)







  • MPI/PROFIBUS DP

Нет

Нет

Нет

  • Ethernet

Да

Да

Да

Связь с контролерами







  • S7-1200

Да

Да

Да

  • S7-1500

Да

Да

Да

  • S7-200

Да

Да

Да

  • S7-300/400

Да

Да

Да

  • LOGO!

Да

Да

Да

  • Win AC

Да

Нет

Да

  • SIMOTION

Нет

Нет

Нет

  • Allen Bradley (EtherNet/IP)

Да

Да

Да

  • Allen Bradley (DF1)

Нет

Нет

Нет

  • Mitsubishi (MC TCP/IP)

Да

Да

Да

  • Mitsubishi (FX)

Нет

Нет

Нет

  • OMRON (FINS TCP)

Нет

Нет

Нет

  • OMRON (LINK/Multilink)

Нет

Нет

Нет

  • Modicon (Modbus TCP/IP)

Да

Да

Да

  • Modicon (Modbus)

Нет

Нет

Да

I/O / опции







Устройства I/O







  • Принтер

Нет

Нет

Нет

  • Карты Multi Media

Нет

Нет

Нет

  • Карты SD

Нет

Нет

Нет

  • USB носители

Нет

Нет

Нет

Материал







Корпус (спереди)







  • Пластмасса

Да

Да

Да

Размеры







Ширина корпуса

165 мм

162 мм

400 мм

Высота корпуса

97 мм

189 мм

310 мм

Монтажный вырез (Ш x В)







  • монтажный вырез,ширина

149 мм

135 мм

367 мм

  • монтажный вырез, высота

82 мм

171 мм

289 мм

Вес







Вес без упаковки

0.25 кГ

0.51 кГ

4.2 кГ

Обзор

  • Серия панелей начального уровня с дисплеями от 3" до 15" для управления и мониторинга работы небольших машин и систем
  • Наглядное представление процесса благодаря использованию пиксельной графики
  • Интуитивное управление с использованием сенсорного экрана и функциональных клавиш
  • Включает все необходимые базовые функции, такие как систему сообщений, рецепты, поддержку векторной графики и переключения языка вывода текста на экране
  • Простое подключение к контроллерам через встроенные интерфейсы Ethernet или RS 485/422
  • Быстрое определение сбоев благодаря элеемеентам встроенной диагностики для контроллеров SIMATIC S7-1200 и S7-1500 PLCs


Особенности

  • Полная поддержка требований концепции Totally Integrated Automation (TIA):
    повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
    • Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса (для 4" и 6" приборов).
    • Короткие времена конфигурирования и выполнения пуско-наладочных работ
    • Необслуживаемая конструкция, длительный срок службы встроенных дисплеев
  • Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики
  • Наличие библиотеки готовых графических объектов
  • Возможность применения во всех регионах земного шара:
    • 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
    • До 5 интерактивных языков на проект
    • Языково зависимые тексты и графика

Область применения

Панели операторов SIMATIC серии Basic могут использоваться для решения задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий.



Дизайн

Панели операторов SIMATIC серии Basic по способам монтажа полностью совместимы с существующими сенсорными и многофункциональными панелями операторов SIMATIC.

KP300 Basic mono PN

  • Монохромный 3.6" FSTN дисплей
  • 1 интерфейс Ethernet (TCP/IP, PROFINET)
  • Сенсорный экран и 10 функциональных и 10 системных клавиш
  • Инновационный наследник для текстовых дисплеев (TD 100C, TD 200/TD 200C, TD 400C), а также панелей OP 73 и OP 73micro

KTP400 Basic mono PN

  • Монохромный 3.8" STN дисплей
  • 1 интерфейс Ethernet (TCP/IP, PROFINET)
  • Сенсорный дисплей и 4 функциональные клавиши

KTP400 Basic color PN

  • Широкоформатный дисплей 4.3" TFT
  • 1 интерфейс Ethernet (TCP/IP, PROFINET)
  • Сенсорный экран и 4 функциональные клавиши

KP400 Basic color PN

  • Широкоформатный дисплей 4.3" TFT
  • 1 интерфейс Ethernet (TCP/IP, PROFINET)
  • Мембранная клавиатура с 8 функциоанльными клавишами и 26 системных клавиш
  • Инновационный наследник OP 77A

KTP600 Basic mono PN

  • Монохромный 5.7" STN дисплей
  • 1 интерфейс Ethernet (TCP/IP, PROFINET)
  • Сенсорный экран и 6 функциональных клавиш
  • Инновационный наследник для TP 177micro/TP 177A

KTP600 Basic color PN or DP

  • Цветной 5.7" TFT дисплей с поддержкой 256 цветов
  • 1 интерфейс Ethernet (TCP/IP, PROFINET) или 1 интерфейс RS 485/422 (MPI, PROFIBUS DP; отдельная версия)
  • Сенсорный экран и 6 функциональных клавиш
  • Инновационный наследник для TP 177micro/TP 177A

KTP1000 Basic color PN or DP

  • Цветной 10.4" TFT дисплей с поддержкой 256 цветов
  • 1 интерфейс Ethernet (TCP/IP, PROFINET) или 1 интерфейс RS 485/422 (MPI, PROFIBUS DP; отдельная версия)
  • Сенсорный экран и 8 функциональных клавиш

TP1500 Basic color PN

  • Цветной 15.0" TFT дисплей с поддержкой 256 цветов
  • 1 интерфейс Ethernet (TCP/IP, PROFINET)
  • Сенсорный экран


Функции

  • Поля ввода-вывода
    для отображения и модификации технологических параметров
  • Кнопки
    для непосредственного запуска функций и действий. До 16 конфигурируемых функций, запускаемых с кнопок.
  • Графика
    для использования иконок вместо текстовых обозначений функциональных клавиш и кнопок. Может использоваться для формирования фоновых изображений экрана.
    Инструментальные средства конфигурирования содержат обширную библиотеку готовых графических и других объектов. Для разработки изображений могут использоваться любые графические редакторы с интерфейсом OLE. Например, PaintShop, Designer, CorelDraw и т.д
  • Векторная графика
    В среде инструментальных средств проектирования могут создаваться простейшие геометрические объекты (линии, окружности, многоугольники и т.д.)
  • Фиксированные тексты
    для маркировки функциональных клавиш, изображений, технологических параметров и т.д. с использованием шрифтов различного размера.
  • Графики кривых и столбиковые диаграммы
    для отображения динамически изменяющихся параметров
  • Переключение языков:
    • 5 интерактивных языков на проект, выбираемых из 32 поддерживаемых языков, включая русский язык.
    • Языково зависимая текстовая информация и графика
  • Управление доступом пользователей (обеспечение безопасности) в соответствии с требованиями различных секторов
    • Использование идентификаторов и паролей пользователей.
    • Определение прав доступа различных групп пользователей
  • Система сообщений
    • Дискретные сообщения
    • Аналоговые сообщения
    • Свободно определяемые классы сообщений (например, сообщения о состояниях/ отказах) для определения вариантов их отображения, а также подтверждения их получения
    • Хронология сообщений
  • Управление рецептами
  • Тексты подсказок
    для экранных изображений, сообщений и переменных
  • Арифметические функции
  • Мониторинг граничных значений
    для входных и выходных величин
  • Индикаторы
    для отображения состояний машины или установки
  • Планировщик задач для выполнения функций от заданных событий
  • Разработка собственных шаблонов изображений, появляющихся на экране
  • Простое обслуживание и конфигурирование:
    • Сохранение/ восстановление параметров конфигурации, операционной системы и микропрограмм с компьютера, оснащенного программным обеспечением ProSave.
    • Загрузка конфигурации по MPI/PROFIBUS DP или PROFINET
    • Автоматическая идентификация процесса загрузки
    • Регулировка контрастности изображения экрана (кроме цветных панелей 6") и калибровка сенсороного дисплея
    • Очистка экрана
    • Работа без буферных батарей

Конфигурирование

Проектирование панелей серии Basic производится в программных пакетах SIMATIC WinCC Basic, Comfort, Professional или SIMATIC STEP 7 Basic (включает в себя WinCC Basic).

Панели KTP400 Basic mono PN, а также панели с дисплеями от 6" до 15" могут программироваться в программных пакетах SIMATIC WinCC flexible Compact, Standard или Advanced.



Интеграция

Панели серии Basic могут быть подключены к:

  • контроллерам SIMATIC S7
  • контроллерам других производителей (для панелей с DP интерфейсом)
    • Allen Bradley DF1
    • Modicon Modbus RTU
    • Mitsubishi FX
    • Omron Hostlink/Multilink
  • контроллерам других производителей (для панелей с PN интерфейсом)
    • Allen Bradley Ethernet/IP
    • Modicon Modbus TCP/IP
    • Mitsubishi MC TCP/IP

Замечание:

Для дополнительной информации смотрите раздел "Системные интерфейсы".

Все размеры в мм. Размеры инсталляционного выреза определены в технической спецификации.

KP300 Basic

KTP400 Basic mono PN

KTP400 Basic color PN

KP400 Basic

KTP600 Basic

KTP1000 Basic

TP1500 Basic

Похожие товары

SIMATIC HMI KTP600 Basic color PN

Изделие: 6AV6647-0AD11-3AX0
SIMATIC KTP600 BASIC COLOR PN 5,7", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С ЦВЕТНЫМ TFT-ДИСПЛЕЕМ (256 ЦВЕТОВ), ИНТЕРФЕЙС ETHERNET, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD)

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIMATIC HMI KTP900 BASIC

Изделие: 6AV2123-2JB03-0AX0
SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP900 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕНСОРНОЕ УПРАВЛЕНИЕ, TFT-ДИСПЛЕЙ 9", 65536 ЦВЕТОВ, ИНТЕРФЕЙС PROFINET, НАСТРОЙКА В СРЕДЕ WINCC BASIC V13/ STEP7 BASIC V13 И СТАРШЕ, СОДЕРЖИТ БЕСПЛАТНОЕ ПО С ОТКРЫТЫМ КОДОМ, СМ. ПОДРОБНОСТИ НА ПРИЛАГАЕМОМ CD

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIMATIC HMI KTP1200 BASIC

Изделие: 6AV2123-2MB03-0AX0
SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP1200 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕНСОРНОЕ УПРАВЛЕНИЕ, TFT-ДИСПЛЕЙ 12", 65536 ЦВЕТОВ, ИНТЕРФЕЙС PROFINET, НАСТРОЙКА В СРЕДЕ WINCC BASIC V13/ STEP7 BASIC V13 И СТАРШЕ, СОДЕРЖИТ БЕСПЛАТНОЕ ПО С ОТКРЫТЫМ КОДОМ, СМ. ПОДРОБНОСТИ НА ПРИЛАГАЕМОМ CD

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS HMI KTP1000 BASIC COLOR DP

Изделие: 6AG1647-0AE11-4AX0
SIPLUS HMI, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА KTP1000 BASIC COLOR DP 10,4", ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ ПАНЕЛИ 6AV6647-0AE11-3AX0

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
