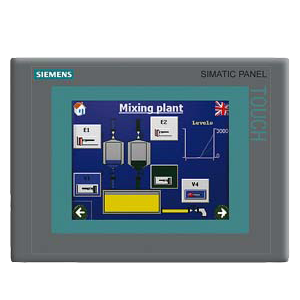

SIMATIC TP 277 6", СЕНСОРНАЯ ПАНЕЛЬ, 5.7" TFT ЭКРАН, 4 MB ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 STANDARD ИЛИ ВЫШЕ
|
6AV6643-0AA01-1AX0 |
Напряжение питания |
|
Номинальное значение |
=24 В |
Допустимый диапазон отклонений |
+20.4 ... +28.8 В |
Память |
|
|
Flash / RAM |
|
4 Мбайт |
Время |
|
Часы |
|
|
Программные, синхронизируемые, без защиты батареей |
Конфигурирование |
|
Инструментальные средства |
WinCC flexible Standard 2005 SP 1 и выше (заказывается отдельно) |
Дисплей |
|
Тип |
TFT, 256 цветов |
Размер диагонали |
5.7 " |
Разрешение, точек |
320 x 240 |
Наработка на отказ (при 25 °C) |
Приблизительно 60000 часов |
Органы управления |
|
Клавиатура |
Сенсорная |
Сенсорная клавиатура |
Аналоговая, резистивная |
Ввод цифровой/буквенной информации |
Есть/ Есть |
Подключение мыши/ клавиатуры/ сканнера |
USB/ USB/ USB |
Степень защиты |
|
Фронтальной панели |
IP65, NEMA 4x (в установленном состоянии) |
Остальной части корпуса |
IP20 |
Стандарты и сертификаты |
|
Сертификаты |
CE, UL, NEMA 4x |
Окружающая среда |
|
Относительная влажность, не более |
80% |
Диапазон температур: |
|
|
0 ... +50°C |
|
-20 ... +60°C |
Дополнительная аппаратура |
|
Приборы ввода-вывода |
Принтер, сканнер |
Интерфейсы |
|
Интерфейсы |
1 x RS-422, 1 x RS-485 (до 12 Мбит/с) |
Слот Multi Media карты |
1 x слот Multi Media карты |
USB |
1 x USB |
Ethernet |
1 x Ethernet (RJ45) |
Операционная система |
|
Операционная система |
Windows CE |
Процессор |
|
Процессор |
32-разрядный RISC процессор |
Функции с WinCC flexible |
|
Приложения/опции |
Sm@rt Service , Sm@rt Access |
Visual Basic script |
50 |
Планировщик задач |
Есть |
Система помощи |
Есть |
Состояния/управление |
Для SIMATIC S7 |
Система сообщений |
|
|
4,000 |
|
Есть |
|
Есть |
|
Кольцевой (n x 512 записей), энергонезависимый, необслуживаемый |
Рецепты: |
|
|
300 |
|
500 |
|
1000 |
|
Встроенная 64 Кбайт Flash, расширяемая |
Экраны/количество: |
|
|
500 |
|
2,048 |
|
Есть |
|
Есть |
Экранные элементы: |
|
|
10000 текстовых элементов |
|
Точечная и векторная графика, иконки |
|
Диаграммы, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки |
Списки: |
|
|
500 |
|
400 |
|
Есть |
Архивы: |
|
|
20 |
|
20 |
|
10,000 |
|
В Multi Media карте |
Защита доступа: |
|
|
50 |
|
32 |
|
Есть |
Поддерживаемые носители данных: |
|
|
Есть |
Регистрация/драйвер принтера: |
|
|
Сообщений, отчетов/построчная печать, цветная печать, копии экрана |
Шрифты: |
|
|
США (английский) |
Языки: |
|
|
16 |
|
Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский |
|
Tahoma, Arial, Courier New, стандартный шрифт WinCC flexible, идеографические языки. Все шрифты свободно масштабируемые |
Загрузка/считывание проекта: |
|
|
Через MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса |
Габариты |
|
Габариты фронтальной панели |
212 x 156 мм |
Монтажный проем/ глубина |
197 x 141 мм/ 45 мм |
Масса |
|
Масса |
0.78 кг |
Заказной номер базовой панели |
6AV6643-0AA01-1AX0 |
Диапазон рабочих температур |
0 … +50 °C; допускается появление конденсата |
Защитное покрытие |
Защитное покрытие печатных плат и электронных компонентов |
Технические данные |
Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации |
Условия эксплуатации |
|
Относительная влажность |
5 ... 100 %, допускается появление конденсата |
Биологически активные вещества |
По EN 60721-3-3, класс 3B2: плесень, споры грибка |
Химически активные вещества |
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2) |
Механически активные вещества |
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2) |
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур) |
1080...795 гПа (-1000 … +2000 м) 795...658 гПа (+2000 ... +3500 м) 658…540 гПа (+3500 … +5000 м) |
1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3
2) При работе в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
Широкие функциональные возможности и большой объем памяти пользователя позволяют использовать панель TP 277 6" для решения большого количества задач оперативного управления и мониторинга машин и установок во всех секторах промышленного производства. Панель оснащена 6" сенсорным цветным TFT дисплеем, позволяющим отображать 256 цветов, встроенным интерфейсом PROFINET I/O, энергонезависимым буфером сообщений, обеспечивающим сохранение данных без использования буферной батареи.
1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом
Конфигурирование
Для конфигурирования панели необходим пакет программ SIMATIC WinCC flexible 2005 SP1 (лицензия Standard или выше). SIMATIC WinCC flexible является логическим продолжением и развитием программного обеспечения семейства ProTool. Проекты, созданные в среде ProTool, могут быть перенесены в WinCC flexible. Например, проекты панели TP 270 6" полностью конвертируются в проект панели OP 277 6". Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными и инструментальным средствам разработки проекта панели оператора. Исключается необходимость выполнения операций множественного ввода одних и тех же данных.
