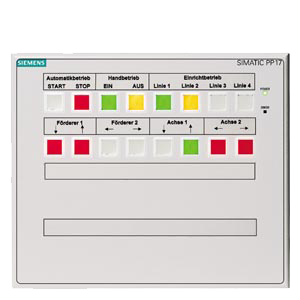

SIMATIC PP17-II

Изделие: 6AV3688-3ED13-0AX0


Краткое описание:
SIMATIC PP17-II, КНОПОЧНАЯ ПАНЕЛЬ: 32 КНОПКИ/ 32 СВЕТОДИОДА С ПРОГРАММ. КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 16DI =24В; 16DO; PROFIBUS-DP, ДО 12 МБИТ/С; КОМПЛЕКТ МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ
Производитель: SIEMENS
Вес: 1.4 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC PP17-II, КНОПОЧНАЯ ПАНЕЛЬ: 32 КНОПКИ/ 32 СВЕТОДИОДА С ПРОГРАММ. КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 16DI =24В; 16DO; PROFIBUS-DP, ДО 12 МБИТ/С; КОМПЛЕКТ МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ



6AV3688-3CD13-0AX0

6AV3688-3ED13-0AX0

Элементы управления





    • Элементы контроля

Мембранная клавиатура

Мембранная клавиатура

    • Тип управления

Клавиши

Клавиши

    • Количество встроенных программируемых клавиш

16

32

    • Мембранная клавиатура

Есть

Есть

    • Сенсорный экран

Нет

Нет

    • Цифровой/буквенный  ввод

Нет / Нет

Нет / Нет

    • Количество клавиш

16 горячих клавиш

32 горячих клавиш

Тип выхода





    • Режимы свечения светодиодов

Красный, желтый, зеленый

Красный, желтый, зеленый

    • Количество режимов работы каждого светодиода

3

3

    • Количество светодиодов

16

32

Цыфровые входы





    • Напряжение

24 V

24 V

    • Количество дискретных входов

16

16







Типичное время работы





    • Количество циклов переключения клавиш

1500000

1500000

Цифровые выходы





    • Общая мощность

12 Вт

12 Вт

    • Количество дискретных выходов

16

16

    • в одной группе

4

4

    • Общий ток на группу, макс.

500 mA

500 mA

    • Защита от короткого замыкания

Электронная

Электронная

    • Светодиоды (период ON)

100

100

Функции





    • Функции кнопок или ключей

Есть

Есть

    • Встроенная частота мерцания светодиодов

0.5 Гц

0.5 Гц

    • Импульсный вывод сигналов

0.5 Гц до 2 Гц

0.5 Гц до 2 Гц

    • Проверка клавиш и светодиодов

Есть

Есть

    • Формирование импульсов от клавиш

1.000 мс

1.000 мс

    • Вход разрешения работы

Есть

Есть

    • Места для установки стандартных 22.5 мм компонентов (ламп, кнопок и т.д.)

12

0

Интерфейсы (в подготовке)





    • Порты

1 x RS485, до 12 Mbit/s

1 x RS485, до 12 Mbit/s

Напряжение питания





    • Номинальное значение

24 В

24 В

    • Допустимый дапазон изменений

+18 до +30 В

+18 до +30 В

    • Номинальное зачение

0.2 A

0.4 A

    • Мощность

58 Вт

58 Вт

Степень защиты





Степень защиты





    • Фронтальная панель

IP65

IP65

    • Остальная часть корпуса

IP20

IP20

Сертификаты и одобрения





    • Сертификаты

CE, FM Класс I Div. 2, UL, CSA

CE, FM Класс I Div. 2, UL, CSA

Габариты





    • Фронтальная панель Ш x В (мм)

240 x 204

240 x 204

    • Установочные размеры Ш x В x Г (мм)

226 x 190 x 62

226 x 190 x 62

    • Вес

1.2 кг

1.5 кг

    • Тип корпуса (спереди)

В основном алюминий

В основном алюминий

    • Тип монтажа

Фиксаторы напряжения

Фиксаторы напряжения

Внешние условия





    • Относительная влажность

До 95% без конденсата

До 95% без конденсата

    • Позиция установки

Вертикальная

Вертикальная

    • Максимальный угол наклона корпуса в рабочем положении

35°

35°

Диапазон температур





    • Рабочий (вертикальная установка)

0 °C до +55 °C

0 °C до +55 °C

    • Рабочий (максимальный наклон)

0 °C до +55 °C

0 °C до +55 °C

    • Хранения и транспортировки

-20 °C до +70 °C

-20 °C до +70 °C

Другое





    • Free hotline

Есть

Есть

    • Срок гарантии (лет)

1 год

1 год

Функциональность (с ProTool)





Протоколы





    • Интерфейсы к ПЛК (может быть только как опция)

S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION и другие драйвера не Siemens

S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF485), OMRON (LINK/Multilink) и другие драйвера не Siemens

Обзор

Программируемые кнопочные панели SIPLUS Push Button Panel являются инновационной альтернативой для кнопочных пультов и панелей с проводным монтажом:

  • Смонтированные в заводских условиях и готовые к применению
    требуют только подключения к контроллеру для использования своих клавиш и индикаторов.
  • Подключение к контроллеру через PROFIBUS DP в режиме стандартного ведомого устройства или через MPI.
  • PP17-I:
    Набор встроенных клавиш и индикаторов, дополнительные входы и выходы, подготовленные места для установки дополнительных 22.5 мм кнопок, переключателей и индикаторов.
    PP17-II:
    Набор встроенных клавиш и индикаторов, дополнительные входы и выходы



SIPLUS PP17



Заказной номер

6AG1688-3CD13-4AX0

6AG1688-3ED13-4AX0

Заказной номер базовой панели

6AV3688-3CD13-0AX0

6AV3688-3ED13-0AX0

Диапазон рабочих температур

0 … +50 °C, допускается появление конденсата

0 ... +50°C, допускается появление конденсата

Защитное покрытие

Защитное покрытие печатных плат и электронных компонентов

Технические данные

Соответствуют техническим данным базовых панелей за исключением допустимых условий эксплуатации

Условия эксплуатации:



  • относительная влажность

5 … 100 %, допускается появление конденсата

  • биологически активные вещества

По EN 60721-3-3, класс 3B2: плесень, споры грибка

  • химически активные вещества

По EN 60721-3-3, класс 3C4, включая соленый туман, и  ISA–S71.04 уровни сложности G1; G2; G3; GX1)2)

  • механически активные вещества

По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)

  • атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)

1080 ... 795 гПа (-1000 … +2000 м)
диапазон рабочих температур

795 ...658 гПа (+2000 ... + 3500 м)
снижение на 10K

658 … 540 гПа (+3500 … +5000 м)
снижение на 20 K


1) ISA-S71.04 уровень сложности GX: длительно: SO2 <4.8 мг/м3; H2S <9.9 мг/м3; Cl <0.2 мг/м3; HCl <0.66 мг/м3; HF <0.12 мг/м3; NH <49 мг/м3; O3 <0.1 мг/м3; NOX <5.2 мг/м3

Граничные значения (не более 30 минут в сутки): SO2 <17.8 мг/м3; H2S <49.7 мг/м3; Cl <1.0 мг/м3; HCl <3.3 мг/м3; HF <2.4 мг/м3; NH <247 мг/м3; O3 <1.0 мг/м3; NOX <10.4 мг/м3

2) При эксплуатации в среде с содержанием активных веществ незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!



Особенности

  • Экономия до 90% времени: не требуется отдельной установки и подключения кнопок, переключателей и индикаторов
  • Упрощение процедур проектирования и запуска, например, путем подключения стандартного кабеля связи
  • Удобная в работе благодаря вмонтированному в тыльную сторону дисплею для отображения рабочих состояний и сообщений в виде обычного текста, без устройства программирования
  • Легкое удобное управление машиной благодаря многоцветным индикаторам с различными режимами свечения
  • Удобная маркировка кнопок и индикаторов с помощью вставляемых под защитное покрытие фронтальной панели этикеток



Область применения

Пригодные для использования в неблагоприятных условиях, кнопочные панели PP17 были спроектированы для осуществления легкого оперативного контроля и управления машиной или механизмом.

Их можно применять в любых прикладных областях систем человеко-машинного интерфейса, где требуется использовать для контроля и управления кнопки и индикаторы. Например, в качестве пультов управления на машинах и агрегатах в пищевой промышленности, где наличие гладкой лицевой панели пульта управления необходимо для облегчения ее чистки. В производстве специализированных машин кнопочные панели могут использоваться для построения обычных операторских пультов, причем использование кнопочных панелей позволяет быстро и гибко модернизировать существующую конфигурацию по модульному принципу. Функции кнопок и индикаторов могут быть переопределены в любое время без необходимости изменения схемы монтажных соединений.



Дизайн

Кнопочные панели впечатляют заказчиков компактной конструкцией:

  • смонтированный набор из 16 (PP17-I) или 32 (PP17-II) клавиш, которые можно маркировать в соответствии с индивидуальными требованиями при помощи этикеток, вставляемых под защитное покрытие;
  • гладкая лицевая сторона панели, которую легко чистить;
    лицевая сторона устойчива к воздействию масел, жиров и обычных моющих средств;
  • светодиоды в клавишах имеют большое количество цветов и режимов свечения и длительный срок службы;
  • 16 дополнительных цифровых выходов 24 В расширения;
  • 12 заготовок отверстий, закрытых площадками с перфорацией, для установки стандартных элементов 22.5 мм (кнопки, индикаторы, и т. д.) для PP17-I;
  • дисплей, вмонтированный в панель с тыльной стороны с клавишным полем (мини-клавиатурой) для отображения рабочих состояний с помощью текстовых сообщений и изменения стандартных настроек;
  • централизованное разрешение выполнения операций ввода;
  • кнопочная панель PP17 имеет аналогичную OP17 конструкцию и может помещаться в один ряд с панелями оператора;
  • невысокие эксплуатационные расходы, поскольку буферной батареи не требуется;
  • хранение всех параметров настройки на сменной карте памяти

Функции

  • Выбор цвета и режима свечения светодиодов (например красный, зеленый, оранжевый, красный мерцающий, зеленый мерцающий, оранжевый мерцающий)
  • Встроенные генераторы импульсов с возможностью выбора частоты мерцания 0.5 Гц и 2 Гц для цифровых выходов и светодиодов
  • Встроенные функции диагностики
  • Встроенная система проверки кнопок и светодиодов (также для дополнительных цифровых 24 В входов и выходов)
  • Меню управления, настраиваемое с помощью экрана и мини-клавиатуры на задней стороне корпуса
  • Индивидуальная программная настройка клавиш и цифровых входов на работу в режиме переключателя
  • Программная настройка клавиш и дискретных входов на импульсный режим с длительностью формируемого импульса(макс. 1000 ms)
  • Стандартное ведомое устройство PROFIBUS DP


Интеграция

Кнопочные панели можно подключить к

  • SIMATIC S7-200/-300/-400, WinAC программный ПЛК или слот ПЛК через MPI и PROFIBUS DP
  • SIMATIC S5 (S5-95/ведущего устройства или через IM 308C) только через PROFIBUS DP
  • стандартным ведущим устройствам PROFIBUS DP других производителей (например, Allen Bradley, ...)

Системные интерфейсы

ПЛК

SIMATIC PP17 1)

Конечное аппаратное обеспечение (ПРОТОКОЛ)
(соединитель/физические характеристики)

Подключается через

SIMATIC S7 / SIMATIC WinAC (MPI в качестве ведущего устройства) 2)

через MPI интерфейс к
S7-200/-300/-400/ WinAC Программируемый ПЛК/Слот-ПЛК
(9-контактный гнездовой/RS 485),3)4)

Шинный соединитель, шинный кабель и сеть MPI (см Каталог ST 70/IK PI)

SIMATIC S5/S7 (PROFIBUS DP в качестве стандартного ведомого устройства)

через PROFIBUS к макс. 1 x
S7-200 (CPU 215-DP)
по MPI протоколу
S7-300/-400
по встроенному PROFIBUS-SS
S7-300 по CP 342-5
S7-400 по CP 443-5

PROFIBUS 5) (см Каталог ST 70/IK PI)

через PROFIBUS DP к
S5-95U /PROFIBUS DP ведущее устройство (6ES5 095-8ME02)
S5-115U/-135U/-155U
по IM 308C/IM 308B
S5-115U/-135U/-155U
по CP 5430/CP 5431

PROFIBUS 5) (см Каталог ST 70/IK PI)

ПЛК других производителей (ведущее устройство PROFIBUS DP)

через PROFIBUS DP

PROFIBUS 5) (см Каталог ST 70/IK PI)



1) PP7 подходит для скоростей до 1.5 Mбит/с

2) Нельзя использовать стандартный кабель PG/PC MPI

3) S7-200 только через MPI (CPU 212 нельзя)

4) S7-200 CPU 215-DP также возможно по интерфейсу PROFIBUS DP по протоколу MPI

5) Шинный соединитель: 6GK1 500-0EA02



Замечание:

Стандартный кабель PG/PC MPI (6ES7 901-0BF00-0AA0) нельзя использовать для соединения панели PP и ЦПУ.

Чертеж

PP17-I

PP17-II
