Каталог

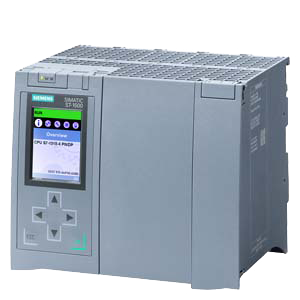

SIPLUS CPU 1518-4 PN/DP

Изделие: 6AG1518-4AP00-4AB0


Краткое описание:
SIPLUS S7-1500 CPU 1518-4 PN/DP WITH CONFORMAL COATING BASEDON 6ES7518-4AP00-0AB0 . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 3 MB FOR PROGRAM AND 10 MB FOR DATA, 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE, ETHERNET, 3. INTERFACE, ETHERNET, 4. INTERFACE, PROFIBUS, 1 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY
Производитель: SIEMENS
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIPLUS S7-1500 CPU 1518-4 PN/DP WITH CONFORMAL COATING BASEDON 6ES7518-4AP00-0AB0 . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 3 MB FOR PROGRAM AND 10 MB FOR DATA, 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE, ETHERNET, 3. INTERFACE, ETHERNET, 4. INTERFACE, PROFIBUS, 1 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY



6AG1516-3AN00-2AB0



CPU 1516-3 PN/DP

Дисплей



Диагональ экрана

6.1 см

Элементы управления



Количество клавиш

6

Переключатель выбора режимов работы

1

Напряжение питания



Номинальное значение

=24 В

Нижнее допустимое значение

=19.2 В

Верхнее допустимое значение

=28.8 В

Входной ток



Номинальный потребляемый ток

0.85 A

Импульсный ток включения, не более

2.4 A

I²t

0.39 A²·с

Мощность



Потребляемая от внутренней шины мощность

6.7 Вт

Подводимая к внутренней шине мощность

12 Вт

Потери мощности



Типовое значение

7 Вт

Память



Рабочая память:



  • встроенная (для программы)

1 Мбайт

  • встроенная (для данных)

5 Мбайт

Загрузочная память:



  • съемная карта памяти (SIMATIC Memory Card) емкостью не более

2 Гбайт

Резервное сохранение программы и данных:



  • необслуживаемое

Есть

Типовое время выполнения



Операций с битами

10 нс

Операций со словами

12 нс

Математических операций с фиксированной точкой

16 нс

Математических операций с плавающей точкой

64 нс

Программные блоки CPU



Общее количество блоков

6 000

Блоки данных DB:



  • количество, не более

6 000; диапазон номеров: 1 ... 65535

  • размер, не более

5 Мбайт

Функциональные блоки FB:



  • количество, не более

5 998; диапазон номеров: 1 ... 65535

  • размер, не более

512 кбайт

Функции FC:



  • количество, не более

5 999; диапазон номеров: 1 ... 65535

  • размер, не более

512 кбайт

Организационные блоки OB:



  • размер, не более

512 кбайт

  • количество OB свободного выполнения циклов программы

100

  • количество OB обработки аварийных прерываний по времени

20

  • количество OB обработки аварийных прерываний по задержке

20

  • количество OB обработки прерываний по времени

20

  • количество OB обработки прерываний от процесса

50

  • количество OB обработки аварийных прерываний DPV1

3

  • количество OB изохронного режима

2

  • количество OB обработки аварийных технологических синхронных прерываний

2

  • количество OB запуска

100

  • количество OB обработки асинхронных ошибок

4

  • количество OB обработки синхронных ошибок

2

  • количество OB обработки диагностических прерываний

1

Глубина вложения блоков:



  • на приоритетный класс

24

Счетчики и таймеры



S7 счетчики:



  • количество

2 048

  • с сохранением состояний при перебоях в питании:



    • настройка

Есть

IEC счетчики:



  • количество

Любое (ограничивается только объемом рабочей памяти)

  • с сохранением состояний при перебоях в питании:



    • настройка

Есть

S7 таймеры:



  • количество

2 048

  • с сохранением состояний при перебоях в питании:



    • настройка

Есть

IEC таймеры:



  • количество

Любое (ограничивается только объемом рабочей памяти)

  • с сохранением состояний при перебоях в питании:



    • настройка

Есть

Область памяти данных



Энергонезависимая область памяти данных (включая таймеры, счетчики и флаги)

512 кбайт; Для сохранения состояний таймеров, счетчиков, флагов, блоков данных, технологических данных (осей): 472 кбайт

Флаги:



  • количество, не более

16 кбайт

  • количество тактовых битов

8

Локальные данные:



  • на приоритетный класс, не более

64 кбайт; до 16 кбайт на блок

Адресное пространство



Количество модулей ввода-вывода

8 192

Адресное пространство ввода-вывода:



  • для ввода

32 кбайт; Все входы в области отображения процесса

  • для вывода

32 кбайт; Все выходы в области отображения процесса

  • на встроенную подсистему ввода-вывода:



    • для ввода

8 кбайт

    • для вывода

8 кбайт

  • на коммуникационные модули CM/CP:



    • для ввода

8 кбайт

    • для вывода

8 кбайт

Разделы области отображения процесса:



  • количество разделов, не более

32

Адресное пространство на модуль:



  • количество подсистем ввода-вывода

10

Аппаратная конфигурация



Количество модулей на систему:



  • количество модулей на стойку, не более

32; CPU + 31 модуль

  • количество монтажных стоек, не более

1

Количество ведущих DP устройств:



  • встроенных

1

  • через CM

8

Количество контроллеров ввода-вывода:



  • встроенных

1

Коммуникационные модули PtP CM:



  • количество модулей PtP CM

Ограничивается только количеством доступных слотов для установки модулей

Слоты:



  • SIMATIC Memory Card

Есть. Карта памяти заказывается отдельно. Без карты памяти CPU работать не может

Время



Часы:



  • тип

Аппаратные часы

  • отклонение хода за сутки, не более

10 с; типовое значение: 2 с

  • запас хода после отключения питания, типовое значение

6 недель при температуре 40 °C

Синхронизация времени:



  • поддержка

Есть

  • через PROFIBUS в режиме ведущего DP устройства

Есть

  • в системе автоматизации в режиме ведущего устройства

Есть

  • в системе автоматизации в режиме ведомого устройства

Есть

  • через Ethernet на основе NTP

Есть

Интерфейсы



Количество интерфейсов PROFINET

2

Количество интерфейсов PROFIBUS

1

1-й интерфейс:



  • тип интерфейсов:



    • количество портов

2

    • встроенный коммутатор

Есть

    • RJ 45 (Ethernet)

Есть

  • протоколы:



    • контроллер PROFINET IO

Есть

    • прибор ввода-вывода PROFINET IO

Есть

    • коммуникации SIMATIC

Есть

    • открытый обмен данными через IE

Есть

    • Web сервер

Есть

    • непосредственное подключение к кольцевой сети

Есть

2-й интерфейс:



  • тип интерфейса:



    • количество портов

1

    • встроенный коммутатор

Нет

    • RJ 45 (Ethernet)

Есть

  • протоколы:



    • контроллер PROFINET IO

Нет

    • прибор ввода-вывода PROFINET IO

Нет

    • коммуникации SIMATIC

Есть

    • открытый обмен данными через IE

Есть

    • Web сервер

Есть

3-й интерфейс:



  • тип интерфейса:



    • количество портов

1

    • RS 485

Есть

  • протоколы:



    • коммуникации SIMATIC

Есть

    • ведущее устройство PROFIBUS DP

Есть

    • ведомое устройство PROFIBUS DP

Нет

Типы интерфейсов



RJ 45 (Ethernet):



  • 100 Мбит/с

Есть

  • автоматическая настройка на параметры обмена данными в сети

Есть

  • автоматическая кроссировка подключаемых кабелей

Есть

  • светодиод индикации состояния Industrial Ethernet

Есть

RS 485:



  • скорость обмена данными, не более

12 Мбит/с

Количество соединений:



  • количество соединений, не более

256

  • количество зарезервированных соединений для связи с системой проектирования/ приборами и системами человеко-машинного интерфейса/ web приложениями

10

  • количество соединений через встроенные интерфейсы

128

Протоколы



Контроллер PROFINET IO:



  • сервисы:



    • PG/OP функции связи

Есть

    • S7 маршрутизация

Есть

    • изохронный режим

Есть

    • открытый обмен данными через IE

Есть

    • обмен данными в режиме IRT

Есть

    • поддержка протокола MRP

Есть; В режиме менеджера резервирования MRP или клиента MRP; до 50 приборов на кольцевую сеть

    • поддержка протокола PROFIenergy

Есть

    • приоритетный запуск

Есть; до 32 PN приборов

    • количество подключаемых приборов ввода-вывода, не более

256; Суммарное количество приборов ввода-вывода, подключаемых к контроллеру через коммуникационные модули и сети PROFIBUS или PROFINET может достигать 768.

    • максимальное количество подключаемых приборов с обменом данными в режиме RT

256

    • из них в одной линии, не более

256

    • максимальное количество подключаемых приборов с обменом данными в режиме IRT с опцией высокой производительности

64

    • количество одновременно активируемых/ деактивируемых приборов ввода-вывода, не более

8

    • количество приборов ввода-вывода на инструмент, не более

8

    • время обновления данных

Минимальное значение зависит от параметров настройки ети PROFINET IO, количества приборов ввода-вывода и объема передаваемых данных

  • в режиме RT:



    • с периодом следования циклов 250 мкс

250 мкс ... 128 мс

    • с периодом следования циклов 500 мкс

500 мкс ... 256 мс

    • с периодом следования циклов 1 мс

1 ... 512 мс

    • с периодом следования циклов 2 мс

2 ... 512 мс

    • с периодом следования циклов 4 мс

4 ... 512 мс

  • в режиме IRT с опцией высокой производительности:



    • с периодом следования циклов 250 мкс

250 мкс ... 4 мс

    • с периодом следования циклов 500 мкс

500 мкс ... 8 мс

    • с периодом следования циклов 1 мс

1 ... 16 мс

    • с периодом следования циклов 2 мс

2 ... 32 мс

    • с периодом следования циклов 4 мс

4 ... 64 мс

    • в режиме IRT с опцией высокой производительности и настройкой использования нечетных циклов

Время обновления = заданной настройке использования нечетных циклов, кратной  125 мкс: 375 мкс, 625 мкс ... 3.875 мкс

Прибор ввода-вывода PROFINET IO:



  • сервисы:



    • PG/OP функции связи

Есть

    • S7 маршрутизация

Есть

    • изохронный режим

Есть

    • открытый обмен данными через IE

Есть

    • поддержка режима IRT

Есть

    • поддержка протокола MRP

Есть

    • поддержка протокола PROFIenergy

Есть

Коммуникации SIMATIC:



  • S7 функции связи в режиме сервера

Есть

  • S7 функции связи в режиме клиента

Есть

  • объем данных пользователя на задание, не более

См. интерактивную помощь STEP 7 (S7 communication, user data size)

Открытый обмен данными через IE:



  • TCP/IP

Есть

    • длина телеграммы, не более

64 кбайт

  • ISO-on-TCP (RFC1006)

Есть

    • длина телеграммы, не более

64 кбайт

  • UDP

Есть

    • длина телеграммы, не более

1 472 байт

  • DHCP

Нет

  • SNMP

Есть

  • DCP

Есть

  • LLDP

Есть

Web сервер:



  • HTTP

Есть; стандартные и определяемые пользователем страницы

  • HTTPS

Есть; стандартные и определяемые пользователем страницы

PROFIBUS:



  • сервисы:



    • PG/OP функции связи

Есть

    • S7 маршрутизация

Есть

    • изохронный режим

Есть

    • функции равного удаления

Есть

    • количество ведомых DP устройств

125; Суммарное количество приборов ввода-вывода, подключаемых к контроллеру через коммуникационные модули и сети PROFIBUS или PROFINET может достигать 768.

    • активация/ деактивация ведомых DP устройств

Есть

Прочие протоколы:



  • MODBUS

Есть

Протокол MRP:



  • типовое время реконфигурирования поврежденной кольцевой сети

200 мс

  • количество станций в кольце, не более

50

Изохронный режим



Изохронный режим (полная синхронизация приложения)

Есть

Функции равного удаления

Есть

Функции S7 сообщений



Количество станций, регистрирующих сообщения, не более

32

Блочно зависимые сообщения

Есть

Количество конфигурируемых аварийных сообщений, не более

10 000

Количество аварийных сообщений, одновременно находящихся в активном состоянии, не более

1 000

Функции тестирования и отладки



Блоки состояний

Есть; одновременное использование до 8 блоков

Пошаговое выполнение программы

Нет

Контроль состояний/ модификация переменных:



  • поддержка

Есть

  • переменные

Входы, выходы, биты памяти, блоки данных, таймеры и счетчики

  • из них для отображения состояний, не более

200; на задание

  • из них для модификации переменных, не более

200; на задание

Принудительная установка:



  • переменные

Входы и выходы

  • количество переменных, не более

200

Буфер диагностических сообщений:



  • наличие

Есть

  • емкость буфера, не более:



    • из них с защитой от перебоев в питании

500 записей

Состояния/ прерывания/ диагностика



Диагностические светодиоды индикации:



  • состояния модуля RUN/STOP

Есть

  • наличия ошибок в работе модуля ERROR

Есть

  • запроса на обслуживание MAINT

Есть

  • подключения дисплея LINK TX/RX

Есть

Технологические объекты



Управление перемещением:

Yes

  • управление скоростью по осям:



    • количество осей, не более

20; суммарная поддержка до 20 осей (управление скоростью, позиционирование, внешние датчики)

  • позиционирование по осям:



    • количество осей, не более

20; суммарная поддержка до 20 осей (управление скоростью, позиционирование, внешние датчики)

  • внешние датчики осей:



    • количество внешних датчиков, не более

20; суммарная поддержка до 20 осей (управление скоростью, позиционирование, внешние датчики)

Автоматическое регулирование:



  • PID_Compact

Есть; универсальный ПИД регулятор с интегрированной системой оптимизации

  • PID_3Step

Есть; 3-позиционный ПИД регулятор с интегрированной системой оптимизации работы клапанов

Счет и измерения:



  • скоростной счетчик

Есть

Условия эксплуатации, хранения и транспортировки



Диапазон рабочих температур:



  • горизонтальная установка, нижняя граница

-40 °C

  • горизонтальная установка, верхняя граница

60 °C; Дисплей: при температуре от 50 °C и выше дисплей отключается

  • вертикальная установка, нижняя граница

-40 °C

  • вертикальная установка, верхняя граница

40 °C; Дисплей: при температуре от 40 °C и выше дисплей отключается

Диапазон температур хранения и транспортировки:



  • нижняя граница

-40 °C

  • верхняя граница

70 °C

Дополнительные условия:



  • относительная влажность



    • с появлением конденсата и льда, испытания по стандарту IEC 60068-2-38

100 %

  • стойкость к воздействию:



    • биологически активных веществ

Есть

    • химически активных веществ

Есть

    • механически активных веществ

Есть

Конфигурирование



Программирование:



  • языки программирования:



    • LAD

Есть

    • FBD

Есть

    • STL

Есть

    • SCL

Есть

    • GRAPH

Есть; STEP 7 от V12 SP1

Защита ноу-хау:



  • защита программы

Есть

  • защита от копирования

Есть

  • защита программных блоков

Есть

Защита доступа:



  • пароль для использования дисплея

Есть

  • уровень защиты: Write protection (защита от записи)

Есть

  • уровень защиты: Read/write protection (защита от чтения и записи)

Есть

  • уровень защиты: Complete protection (полная защита)

Есть

Мониторинг времени цикла:



  • нижняя граница

Настраиваемое минимальное время цикла

  • верхняя граница

Настраиваемое максимальное время цикла

Габариты



Ширина

70 мм

Высота

147 мм

Глубина

129 мм

Масса



Приблизительно

845 г

SIMATIC DP, ЗАПЧАСТЬT, 24-ВОЛЬТОВЫЙ РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ ET 200S И PN/PN-СОЕДИНИТЕЛЕЙ, 2 X 2-ПОЛЮСНЫЙ, ВТЫЧНОЙ, ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ЭЛЕКТРОНИКИ, ВНУТРЕННИЙ МОСТИК, ЦВЕТОВОЕ КОДИРОВАНИЕ, 10 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 10

SIPLUS S7-1500, SYSTEM POWER SUPPLY PS 60W 24/48/60V DC, SUPPLIES THE OPERATING VOLTAGE FOR THE S7-1500 VIA THE BACKPLANE BUS -25 ... +70 DEGREE C WITH CONFORMAL COATING BASED ON 6ES7505-0RA00-0AB0

SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 160 MM (ПРИМЕРНО 6,3 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ

SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 245 MM (ПРИМЕРНО 9,6 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ

SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 530 MM (ПРИМЕРНО 20,9 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 830 MM (ПРИМЕРНО 32,7 ДЮЙМА); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 2000 MM (ПРИМЕРНО 78,7 ДЮЙМОВ); БЕЗ ЗАЗЕМЛЯЮЩЕГО ЭЛЕМЕНТА, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ. НЕОБХОДИМ ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (6ES7590-5AA00-0AA0, УП. 20 ШТ. )
SIMATIC S7-1500, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (ПОДКЛЮЧЕНИЕ PE) ДЛЯ ПРОФИЛЬНОЙ ШИНЫ S7-1500; ОБЯЗАТЕЛЕН ДЛЯ ПРОФИЛЬНОЙ ШИНЫ ДЛИНОЙ 2000 MM, 20 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 20
SIMATIC S7-1500 ЗАПЧАСТЬ - СОЕДИНИТЕЛЬНЫЙ РАЗЪЁМ ДЛЯ ВСЕХ СИСТЕМНЫХ БЛОКОВ ПИТАНИЯ (PS) И БЛОКОВ ПИТАНИЯ (PM), 10 ШТ. В УПАКОВКЕ
Packaging Quantity (piece): 10
SIMATIC STEP 7 PROFESSIONAL V13, ПО РАЗРАБОТКИ В TIA PORTAL; ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (НЕМ., АНГЛ., ИТ., ФР., ИСП., КИТ.), РАБОТА ПОД WINDOWS 7 (32/64 БИТ), WINDOWS 8 SP1 (64 БИТ); ДЛЯ НАСТРОЙКИ КОНТРОЛЛЕРОВ SIMATIC S7-1200/1500, SIMATIC S7-300/400/WINAC, ПАНЕЛЕЙ SIMATIC BASIC
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 24 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ
SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 2 ГБАЙТА
SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА
SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ.
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ.
Packaging Quantity (piece): 10
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ.
Packaging Quantity (piece): 50
SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ
SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS
6XV1830-0EH10
SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
SIMATIC NET, ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), С PE-ОБОЛОЧКОЙ, ДЛЯ ПРИМЕНЕНИЯ В ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ, 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
SIMATIC NET, ЭКРАНИР. PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC) С PUR-ОБОЛОЧКОЙ, 2-ЖИЛЬНЫЙ, ДЛЯ ПРОКЛ. В ХИМ. АГРЕСИВНЫХ СРЕДАХ С ПОВЫШ. УРОВНЕМ МЕХ. ВОЗДЕЙСТВИЙ, ПОСТАВКА ОТРЕЗКАМИ ДЛИНОЙ 20 .. . 1000 M
SIMATIC NET, ОГНЕСТОЙКИЙ PROFIBUS КАБЕЛЬ (FRNC) ДЛЯ БЫСТРОГО МОНТАЖА (FC), ЭКРАНИРОВАННЫЙ, 2-ЖИЛЬНЫЙ, БЕЗ СОДЕРЖАНИЯ ГАЛЛОГЕНА С ОБОЛОЧКОЙ ИЗ СОПОЛИМЕРА. ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
 6XV1830-3EH10
SIMATIC NET, ТРЕЙЛИНГОВЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), УСКОРЕНИЕ ДО 4M/С.КВ., ДО 3 МЛН. ЦИКЛО ИЗГИБА С РАДИУСОМ 60 MM, 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
SIMATIC NET, PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
SIMATIC NET, PB FC ГИБКИЙ КАБЕЛЬ GP, 2-ПРОВОДНОЙ, ЭКРАНИРОВАННЫЙ, СПЕЦ. ДИЗАЙН ДЛЯ БЫСТРОЙ УСТАНОВКИ, МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА ПРИ ЗАКАЗЕ 20 M, ПРОДАЖА ПО МЕТРАЖУ
SIMATIC NET, PB FC ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, PROFIBUS ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, МАКС. УСКОРЕНИЕ 4М/С*С, МИНИМУМ 3 МЛН. ЦИКЛОВ ИЗГИБА, МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА 120 MM, ДВУХЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПРОДАЖА ПО МЕТРАЖУ, МАКС.ДЛИНА: 1000 M, МИНИМАЛЬНАЯ ДЛИНА ДЛЯ ЗАКАЗ
SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

Обзор

  • Центральный процессор S7-1500 с большим объемом памяти программы и данных, высокой производительностью и широкими коммуникационными возможностями.
  • Исключительно высокая скорость выполнения команд.
  • Использование во всех секторах промышленного производства.
  • Используется в центральном контроллере производственных линий, обслуживающим системы локального и распределенного ввода-вывода.
  • Интерфейс PROFINET IO IRT с встроенным 2-канальным коммутатором.
  • Два дополнительных интерфейса PROFINET с собственными IP адресами.
  • Поддержка функций контроллера PROFINET IO с обслуживанием системы распределенного ввода-вывода на основе сети PROFINET.
  • Поддержка функций интеллектуального прибора ввода-вывода с подключением к контроллеру PROFINET производства SIMATIC или другого производителя.
  • Интерфейс ведущего устройства PROFIBUS DP.
  • Поддержка изохронного режима в сетях PROFIBUS и PROFINET.
  • Поддержка функций управления перемещением и автоматического регулирования на уровне встроенного программного обеспечения.
  • Встроенный web сервер с поддержкой разрабатываемых пользователем web страниц.

Для работы центрального процессора необходима карта памяти SIMATIC memory card, заказываемая отдельно.

Замечание:

Продукты семейства SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов производства Siemens. Приведенная далее информация включает сведения о стандартных продуктах, дополненные данными о продуктах семейства SIPLUS extreme.



Область применения

Центральный процессор CPU 1518-4 PN/DP имеет высочайшую производительность и оснащен памятью программы и данных большого объема. Он предназначен для построения систем управления, использующих для своей работы системы локального и распределенного ввода-вывода, и отличается высокой скоростью обработки информации.

Он может работать в режимах контроллера или интеллектуального прибора ввода-вывода сети PROFINET IO. Встроенный интерфейс PROFINET IO IRT оснащен 2-канальным коммутатором, что позволяет выполнять подключение к магистральной или кольцевой сети PROFINET без использования дополнительных внешних коммуникационных компонентов.

Два дополнительных интерфейса PROFINET со своими IP адресами позволяют решать задачи разделения сетей.

Встроенный интерфейс PROFIBUS позволяет выполнять обслуживание систем распределенного ввода-вывода на основе этой сети.

Дополнительно центральный процессор обеспечивает поддержку исчерпывающего набора функций управления и позволяет производить подключение приводов через стандартные PLC-open - совместимые блоки.



Дизайн

CPU 1518-4 PN/DP характеризуется следующими показателями:

  • Мощный центральный процессор:
    Процессор выполняет логические операции менее, чем за 1 нс.
  • Большой объем рабочей памяти:
    3 Мбайт для программы и 10 Мбайт для данных.
  • Загрузочная память в виде карты памяти SIMATIC memory card;
    с поддержкой дополнительных функций. Например, функций архивирования данных.
  • Гибкие возможности расширения:
    однорядная конфигурация с использованием до 32 модулей (центральный процессор + 31 модуль контроллера).
  • Дисплей с поддержкой функций:
    • Отображения имени станции, ее обозначения на верхнем уровне, ее расположения и т.д.
    • Отображения диагностической информации.
    • Отображения информации о модулях.
    • Отображения параметров настройки дисплея.
    • Отображения логотипа пользователя.
    • Установки IP адресов.
    • Установки даты и времени.
    • Выбора режима работы центрального процессора.
    • Сброса центрального процессора на заводские настройки.
    • Разрешения/ запрета отображения информации.
    • Разрешения использования защиты доступа.
  • Встроенный интерфейс PROFINET IO IRT для обслуживания системы распределенного ввода-вывода на основе сети PROFINET.
  • Два дополнительных интерфейса PROFINET, например, для разделения сетей.
  • Встроенный интерфейс PROFIBUS DP для обслуживания систем распределенного ввода-вывода на основе сети PROFIBUS.


Функции

  • Производительность:
    • Высокая скорость выполнения команд, зависящая от типа центрального процессора, новые языковые расширения и новые типы данных.Малые времена реакции на внешние события, обеспечиваемые оптимальной генерацией программных кодов и высокой скоростью обмена данными через внутреннюю шину.
    • Мощные коммуникационные интерфейсы:
      PROFINET IO IRT (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса во всех типах центральных процессоров. CPU 1518-4PN/DP оснащен двумя дополнительными интерфейсами PROFINET со своими IP адресами, что позволяет решать задачи разделения сетей.
  • Встроенные технологические функции:
    • Подключение аналоговых и PROFIdrive-совместимых приводов с помощью стандартных блоков (PLCopen).
    • Решение задач управления скоростью перемещения и позиционирования, использование внешних датчиков позиционирования.
    • Использование функций трассировки любых переменных центрального процессора для решения задач диагностики в реальном масштабе времени, а также обнаружения спорадических ошибок.
    • Исчерпывающий набор функций автоматического регулирования с автоматической оптимизацией параметров настройки для получения требуемого качества процессов регулирования.
  • Встроенная защита информации:
    • Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков.
    • Защита от копирования с привязкой отдельных программных блоков к номеру карты памяти SIMATIC memory card: такие блоки могут выполняться в программе контроллера только при наличии соответствующей карты памяти в центральном процессоре.
    • Концепция 4-уровневой идентификации пользователей:
      Связь с приборами человеко-машинного интерфейса может быть ограничена.
    • Защита от манипуляции данными:
      Контроллер способен распознавать процессы несанкционированной загрузки данных проекта.
  • Конструкция и обслуживание:
    • Дисплей для отображения информации:
      например, имени станции, ее назначении, диагностической информации, информации о модулях, настройках дисплея.
    • Использование дисплея:
      для установки адресов, даты и времени, выбора режимов работы центрального процессора, сброса центрального процессора на заводские настройки, разрешения/ запрета отображения информации, активации различных уровней защиты и т.д.
  • Встроенная системная диагностика:
    • Вся системная диагностическая информация отображается в одинаковом виде на дисплее центрального процессора, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перевода центрального процессора в состояние STOP.
    • Диагностические функции интегрированы во встроенное программное обеспечение центрального процессора и не требуют выполнения предварительных настроек.
  • Карты памяти SIMATIC memory card (необходимы для работы центральных процессоров)
    • Используются в качестве съемной загрузочной памяти центрального процессора.
    • Могут использоваться для обновления встроенного программного обеспечения модулей контроллера.
    • Позволяют хранить документацию и csv файлы (рецепты, архивы). Создание блоков данных для сохранения/ считывания данных с помощью системных функций (SFC) непосредственно из программы пользователя.
  • Регистрация данных (архивирование) и рецепты:
    • Сохранение рецептов и архивов в карте памяти SIMATIC memory card в формате csv файлов; простой доступ к производственным данным с использованием офисных инструментальных средств или через web сервер.
    • Простой доступ к параметрам настройки машины с использованием стандартного web браузера или считывателя SD карт (двусторонний обмен данными с контроллером).
  • Программирование:
    • Программирование в среде STEP 7 Professional от V13.
    • Инструментальные средства миграции с SIMATIC S7-300/S7-400 на S7-1500 с автоматическим преобразованием программных кодов. Коды, которые не могут быть преобразованы автоматически, регистрируются и перерабатываются вручную.
    • Перенос программ S7-1200 в программы S7-1500 методом копирования и вставки.

Похожие товары

CPU 1511C-1 PN, 175 KB PROG, 1 MB DATA

Изделие: 6ES7511-1CK00-0AB0
SIMATIC S7-1500, КОМПАКТНЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511C-1 PN, РАБОЧАЯ ПАМЯТЬ 175 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 16 ДИСКРЕТНЫХ ВХОДОВ, 16 ДИСКРЕТНЫХ ВЫХОДОВ, 5 АНАЛОГОВЫХ ВХОДОВ, 2 АНАЛОГОВЫХ ВЫХОДА, 6 ВЫСОКОСКОРОСТНЫХ СЧЁТЧИКОВ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 60 НС НА БИТОВУЮ ОПЕРАЦИЮ, ФРОНТШТЕКЕРЫ В КОМПЛЕКТЕ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS S7-1500 CPU 1518F-4 PN/DP

Изделие: 6AG1518-4FP00-4AB0
SIPLUS S7-1500 CPU 1518F-4 PN/DP WITH CONFORMAL COATING BASED ON 6ES7518-4FP00-0AB0 . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 4,5 MB FOR PROGRAM AND 10 MB FOR DATA, 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE, ETHERNET, 3. INTERFACE, ETHERNET, 4. INTERFACE, PROFIBUS, 1 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
CPU 1518F-4 PN/DP

Изделие: 6ES7518-4FP00-0AB0
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1518F-4 PN/DP, РАБОЧАЯ ПАМЯТЬ 3 МБ ДЛЯ ПРОГРАММЫ И 10 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС - ETHERNET, 3 ИНТЕРФЕЙС - ETHERNET, 4 ИНТЕРФЕЙС - PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 1 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS CPU 1513-1 PN

Изделие: 6AG1513-1AL00-7AB0
SIPLUS S7-1500 CPU 1513-1 PN -40 ... +70 DEGREES C STARTUP -20 DEG C WITH CONFORMAL COATING BASED ON 6ES7513-1AL00-0AB0 !!NO ASSEMBLY IS PLUGGABLE ON THE LEFT SIDE OFF THE CPU!! . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 300 KB FOR PROGRAM AND 1.5 MB FOR DATA, 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 40 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
