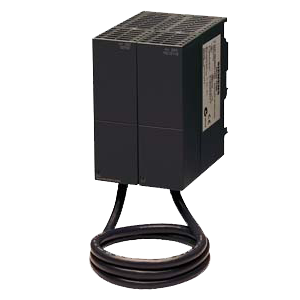

МОДУЛЬ SIPLUS IM365 ДЛЯ S7-300, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, ОСНОВАН НА МОДУЛЕ 6ES7365-0BA01-0AA0
|
6AG1365-0BA01-2AA0 |
Потребляемый ток |
|
от внутренней шины =5 В, не более |
100 mA |
Потери мощности |
|
Типовое значение |
0.5 Вт |
Аппаратная конфигурация |
|
Количество модулей на один CPU, не более |
1; второй модуль устанавливается в стойку расширения |
Стандарты, одобрения, сертификаты |
|
Марка CE |
Есть |
Одобрение KC |
Есть |
Одобрение UL |
Есть |
C-TICK |
Есть |
Одобрение FM |
Есть |
ГОСТ-Р |
Есть |
Условия эксплуатации |
|
Диапазон рабочих температур: |
|
|
-25 °C |
|
60 °C |
Прочие условия: |
|
|
1080 ... 795 гПа (-1000 ... +2000 м над уровнем моря) при Tmin ... Tmax/ 795 ... 658 гПа (+2000 ... +3500 м над уровнем моря) при Tmin ... Tmax - 10K/ at 658 ... 540 гПа (+3500 ... +5000 м на уровнем моря) при Tmin ... Tmax - 20K |
|
|
|
100 %; (при появлении контенсата и льда не допускается выполнение монтажных и пуско-наладочных работ) |
|
|
|
Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
|
Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
|
Есть; класс 3S4, включая пыль и песок. Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
Габариты |
|
Ширина |
40 мм |
Высота |
125 мм |
Глубина |
120 мм |
Масса |
|
Приблизительно |
580 г |
Модули способны работать в диапазоне температур от -25 до +60 °C. Во время работы допускается появление конденсата.
Интерфейсные модули SIPLUS IM 365 позволяют создавать 2-рядные конфигурации программируемого контроллера S7-300 (от CPU 313C и выше), включающие в совй состав один базовый блок и одну стойку расширения контроллера, разнесенные на расстояние до 1 м.
Интерфейсные модули SIPLUS IM 365 характеризуются следующими показателями:
Комплект поставки: два интерфейсных модуля и соединительный кабель длиной 1 м
Изделие: 6ES7153-2BA82-0XB0
SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 HIGH FEATURE ДЛЯ ET 200M, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН, МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА РЕЗЕРВИРОВАНИЯ, ВРЕМЕННЫЕ МЕТКИ ДЛЯ ИЗОХРОННОГО РЕЖИМА, СПЕЦ.ФУНКЦИИ: 12 МОДУЛЕЙ, АКТИВНЫЙ SLAVE ДЛЯ КОММУТАТОРОВ И ПРИВОДОВ, РАСШИРЕННЫЕ ДАННЫЕ ДЛЯ 2 ПЕРЕМЕННОЙ HART
Изделие: 6ES7153-2BA02-0XB0
SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 HIGH FEATURE ДЛЯ ET 200M, МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА РЕЗЕРВИРОВАНИЯ, ВРЕМЕННЫЕ МЕТКИ ДЛЯ ИЗОХРОННОГО РЕЖИМА, СПЕЦ.ФУНКЦИИ: 12 МОДУЛЕЙ, АКТИВНЫЙ SLAVE ДЛЯ КОММУТАТОРОВ И ПРИВОДОВ, РАСШИРЕННЫЕ ДАННЫЕ ДЛЯ 2 ПЕРЕМЕННОЙ HART
Изделие: 6ES7153-4BA00-0XB0
SIMATIC DP, ET 200M ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO HIGH FEATURE ДЛЯ МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА МОДУЛЕЙ FAIL SAFE, МОДУЛЕЙ HART, SHARED DEVICE, ПРОТОКОЛ MEDIUM REDUNDANCY
Изделие: 6ES7365-0BA01-0AA0
SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОКА С 1 СТОЙКОЙ РАСШИРЕНИЯ, БЕЗ ПОДДЕРЖКИ K-ШИНЫ. КОМПЛЕКТ ПОСТАВКИ: 2 МОДУЛЯ IM 365 И СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1M
