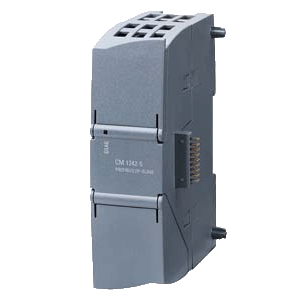

SIPLUS CM 1242-5

Изделие: 6AG1242-5DX30-2XE0


Краткое описание:
SIPLUS S7-1200, КООМУНИКАЦИОННЫЙ МОДУЛЬ CM 1242-5; РАБОЧИЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25 ... +55°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА БАЗЕ 6GK7242-5DX30-0XE0. КОММ. МОДУЛЬПОДКЛЮЧЕНИЯ S7-1200 К СЕТИ PROFIBUS DP В КАЧЕСТВЕ ВЕДОМОГО УСТРОЙСТВА
Производитель: SIEMENS
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIPLUS S7-1200, КООМУНИКАЦИОННЫЙ МОДУЛЬ CM 1242-5; РАБОЧИЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25 ... +55°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА БАЗЕ 6GK7242-5DX30-0XE0. КОММ. МОДУЛЬПОДКЛЮЧЕНИЯ S7-1200 К СЕТИ PROFIBUS DP В КАЧЕСТВЕ ВЕДОМОГО УСТРОЙСТВА



6AG1242-5DX30-2XE0



SIPLUS S7-1200 CM 1242-5

Заказной номер базового модуля

6GK7 242-5DX30-0XE0

Диапазон рабочих температур, Tmin ... Tmax

-25 ... +70 °C

Условия эксплуатации

Тяжелые промышленные условия эксплуатации

Технические данные

Соответствует техническим данным базового модуля за исключением допустимых условий эксплуатации

Условия эксплуатации

Относительная влажность

100%, допускается появление конденсата и льда

Биологически активные вещества по EN 60721-3-3

Класс 3B2: плесень и споры грибка (исключая фауну). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками!

Химически активные вещества по EN 60721-3-3

Класс 3C4, включая соленый туман по EN60068-2-52 (степень сложности 3). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками!

Механически активные вещества по EN 60721-3-3

Класс 3S4, включая токопроводящую пыль и песок. Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками!

Диапазон рабочих температур/ атмосферное давление

Tmin ... Tmax при 1 080 ... 795 гПа (-1 000 ... +2 000 м)
Tmin ... Tmax - 10 K при 795 ... 658 гПа (+2 000 ... +3 500 м)
Tmin ... Tmax - 20 K при 658 ... 540 гПа (+3 500 ... +5 000 м)

SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ
SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS
SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

Обзор

Коммуникационный модуль SIPLUS CM 1242-5 используется для подключения программируемого контроллера SIPLUS S7-1200 к сети PROFIBUS в режиме ведомого DP устройства и характеризуется следующими показателями:

  • Ведомое устройство PROFIBUS DPV1 по IEC 61158.
  • Замена модуля без использования программатора.
  • Питание через внутреннюю шину контроллера.
  • Обмен данными со скоростью 9.6 Кбит/с ... 12 Мбит/с.
  • Компактный пластиковый корпус формата модулей S7-1200 для установки на стандартную профильную шину.
  • Быстрое конфигурирование и включение в работу с использованием инструментальных средств STEP 7.

Модуль CM 1242-5 предназначен для использования в промышленных условиях. На его основе могут создаваться недорогие сетевые решения с использованием S7-1200 в режиме ведомого устройства PROFIBUS DP.



Замечание:

Продукты семейства SIPLUS Extreme создаются на базе стандартных продуктов семейства SIMATIC. Здесь приведена информация о продуктах SIMATIC, дополненная информацией о продуктах SIPLUS Extreme.





Особенности

Эффективное решение для систем на базе PROFIBUS:

  • Снижение затрат на выполнение монтажных работ и аппаратуру.
  • Быстрое обнаружение ошибок и отказов на основе использования исчерпывающего набора диагностических функций.
  • Оптимизация процессов управления предприятием.

Особенности решений автоматизации с модулями CM 1242-5:

  • Простое подключение S7-1200 к сети PROFIBUS без использования дополнительного блока питания.
  • Рентабельное решение для построения распределенных систем на основе PROFIBUS.
  • Быстрое выполнение пуско-наладочных работ без дополнительных затрат на программирование.


Область применения

Модуль CM 1242-5 ориентирован на эксплуатацию в промышленных условиях.

С его помощью могут создаваться рентабельные решения по построению распределенных систем управления на базе S7-1200 , включению S7-1200 в комплексные системы управления. Он может использоваться во всех секторах промышленного производства. Например,:

  • В автомобильной промышленности.
  • В фармацевтической промышленности.
  • На предприятиях по производству полупроводников.
  • В пищевой промышленности.


Дизайн

CM 1242-5 является модулем контроллера S7-1200 и характеризуется следующими показателями:

  • Прочный компактный пластиковый корпус.
  • Соединитель для подключения к PROFIBUS и диагностические элементы, закрытые защитной дверцей.
  • Простая установка на стандартную профильную шину.
  • Подключение к PROFIBUS через 9-полюсное гнездо соединителя D типа.

CM 1242-5 устанавливается слева от центрального процессора или другого коммуникационного модуля и получает питание через внутреннюю шину S7-1200. Соединитель для подключения к сети PROFIBUS (RS485) расположен в нижней части корпуса и закрыт защитной дверцей.



Функции

CM 1242-5 обеспечивает поддержку коммуникационных служб ведомого устройства сети  PROFIBUS DP.

Ведомое устройство PROFIBUS DP

CM 1242-5 работает в режиме ведомого устройства DPV1 по IEC 61158, выполняет автономную обработку задач по обмену данными с ведущим устройством, разгружает центральный процессор от выполнения коммуникационных задач.

Содержимое области отображения системы распределенного ввода-вывода передается между коммуникационным модулем и центральным процессором.

Диагностика

STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих

  • Считывать оперативные состояния коммуникационного модуля.
  • Решать общие диагностические задачи.
  • Выполнять диагностику соединений.
  • Просматривать содержимое буфера диагностических сообщений.

Для конфигурирования CP 1242-5 необходим STEP 7 Basic V11 или выше.
