TD 03, 2x20 characters display, MP2I, cable 2,5m

Изделие: 603-1TD00


Краткое описание:
Экран 2x20 символов, порт MP2I, кабель программирования 670-0KB00 в комплекте поставки, бесплатное ПО конфигурирования VIPA TD-Wizard
Производитель: VIPA
Вес: 0.61 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

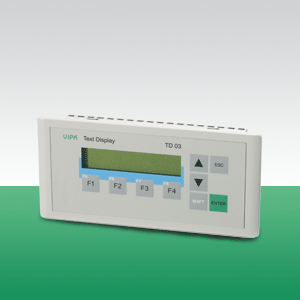

Text Display TD 03 603-1TD00

Компактный текстовый дисплей используется для отображения текстовых сообщений о статусе, режимах, рецептуры, авариях, а также задания уставок переменным с помощью навигационных и функциональных кнопок.
Конфигурирование осуществляется бесплатным программным обеспечением TD-Wizard. Пользовательский интерфейс может отображаться на английском или немецком языке.
Подключается к PLC VIPA 11x, 21x, 31x, 51x и SIEMENS S7-300\400 через интерфейс MP²I с помощью кабеля, который входит в комплект поставки.

Наименование
Текстовый дисплей
Тип
TD 03
Описание
LCD экран на 2х20 символов с MP²I интерфейсом
Напряжение питания
DC 24V
Степень защиты
IP 65
Интерфейс/коммуникации
MP²I
Монтаж
щитовой
Габарит
187 х 90 х 50 мм
Температура окружающей среды
работа: 0…+60°С
хранение: -20…+70°С
Серия
Text Display
Диагональ
2х20 символов



Вид спереди




  1. Display
  2. Function keys
  3. Navigation keys

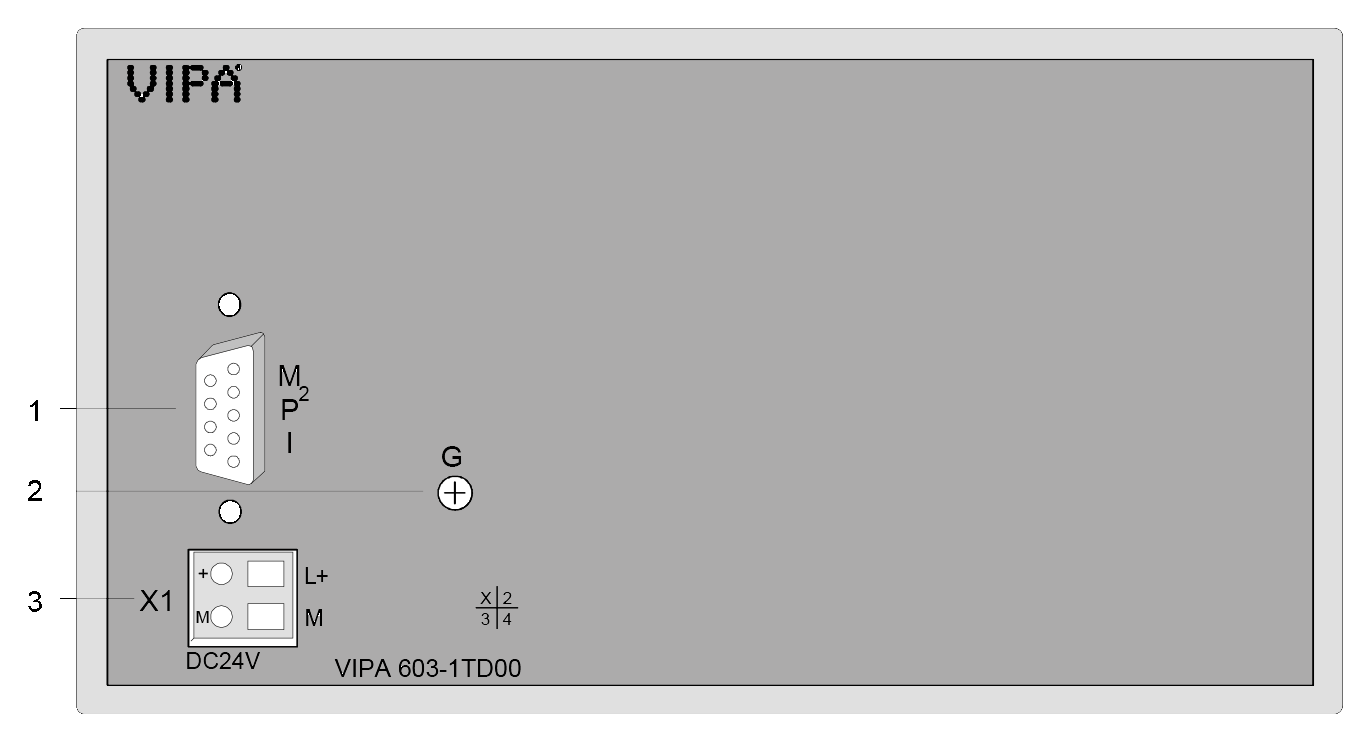

Вид сзади


  1. MP2I interface
  2. Ground screw
  3. Additional slot for
    DC 24V Power
    supply





Вид сверху



Интерфейсы



  MP2I    Описание    DC 24V    Описание

  1. reserved (must not be connected)
  2. M24V
  3. RxD/TxD-P (Line B)
  4. RTS
  5. M5V
  6. P5V
  7. P24V
  8. RxD/TxD-N (Line A)
  9. n.c.

  1. + DC 24 V
  2. 0 V





Дополнительные принадлежности

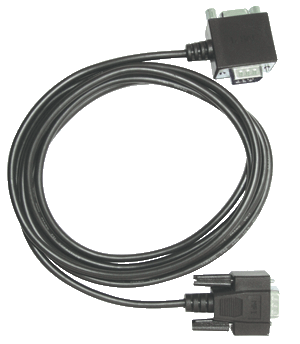

 Кабель программирования

 670-0KB00

 Для VIPA CC 03, OP 03 и TD 03, соединители 0°/90°, длина 2,5 м

 Кабель программирования

 670-0KB01

 Для VIPA CC 03, OP 03 и TD 03, соединители 90°/90°, длина 2,5 м

Order no.

603-1TD00

Type TD 03, Text Display

General information

Note -
Features Display: 2 x 20 characters
Interface: MP²I
Languages: DE, EN
Visualization of the connected CPU via MPI

Display

Number of rows 2
Characters per row 20
Character height 5 mm
Type of display STN with LED backlighting

OP functionality

User memory -
Number of variables -
Language DE/EN

Operating controls

Touchscreen -
Keyboard Membran keyboard
Mouse -
Number of system keys 5
Number of soft keys 4

Technical data power supply

Power supply (rated value) DC 24 V
Power supply (permitted range) DC 20.4...28.8 V
Reverse polarity protection
Current consumption (no-load operation) 80 mA
Current consumption (rated value) 500 mA
Inrush current 16 A
I²t 0.11 A²s

Time

Real-time clock -
Clock buffered period (min.) -
Accuracy (max. deviation per day) -

Functionality Sub-D interfaces

Type MP²I
Type of interface RS485
Connector Sub-D, 9-pin, female
Electrically isolated -
MPI
MP²I (MPI/RS232)
Point-to-point interface -

Mechanical data

Housing / Protection type

Material die-cast aluminum
Mounting via integrated pivoted lever
Protect type front side IP 65
Protect type back side IP 20

Dimensions

Front panel 187 mm x 90 mm x 6 mm
Rear panel 154 mm x 77 mm x 44 mm

Installation cut-out

Width 156 mm
Height 78 mm
Minimum 2.5 mm
Maximum front panel thickness 6 mm
Weight 610 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -20 °C to 70 °C

Certifications

UL508 certification yes
Order no.Name/Description

603-1CC21

CC 03 - Commander Compact
Display: 2 x 20 characters
Interface: MP²I
User memory: 128 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
Integrated PLC-CPU: 16/24kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules
 [Datasheet]
 [Manual]

603-1CC22

CC 03 - Commander Compact
Display: 2 x 20 characters
Interface: MP²I
User memory: 128 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
Integrated PLC-CPU: 24/32kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules
 [Datasheet]
 [Manual]

603-1CC23

CC 03 - Commander Compact
Display: 2 x 20 characters
Interface: MP²I
User memory: 128 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
Integrated PLC-CPU: 32/40kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules
 [Datasheet]
 [Manual]

603-1OP00

OP 03 - Operator Panel
Display: 2 x 20 characters
Interface: MP²I
User memory: 256 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
 [Datasheet]
 [Manual]

603-1OP10

OP 03 - Operator Panel
Display: 2 x 20 characters
Interface: MP²I
User memory: 256 kB
Languages: DE (without Umlaut), EN, RU
Project engineering only via VIPA OP-Manager
 [Datasheet]
 [Manual]

603-1TD00

TD 03 - Text Display␍
Display: 2 x 20 characters
Interface: MP²I
Languages: DE, EN
Visualization of the connected CPU via MPI
 [Datasheet]
 [Manual]

603-2CC21

CC 03 - Commander Compact
Display: 2 x 20 characters
Interface: MP²I , PROFIBUS-DP slave
User memory: 128 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
Integrated PLC-CPU: 16/24kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules
 [Datasheet]
 [Manual]

603-2CC22

CC 03 - Commander Compact
Display: 2 x 20 characters
Interface: MP²I, PROFIBUS-DP slave
User memory: 128 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
Integrated PLC-CPU: 24/32kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules
 [Datasheet]
 [Manual]

603-2CC23

CC 03 - Commander Compact
Display: 2 x 20 characters
Interface: MP²I, PROFIBUS-DP slave
User memory: 128 kB
Languages: DE, EN, FR, ES, IT, SV, NO, DA
Project engineering via VIPA OP-Manager or Siemens ProTool
Integrated PLC-CPU: 32/40kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules
 [Datasheet]
 [Manual]

Похожие товары

CC 03, 2x20 characters display, PLC-CPU, 16/24kB, MP2I, MMC, real-time clock, 16DI, DC 24V, 16DO, DC 24V/0,5A

Изделие: 603-1CC21
Дисплей 2x20 символов, встроенный ПЛК с памятью 16 кбайт/24 кбайт (рабочая/загрузочная), порт MP2I, встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
CC 03DP, 2x20 characters display, PLC-CPU, 24/32kB, MP2I, MMC, real-time clock, 16DI, DC 24V, 16DO, DC 24V/0,5A, Profibus-DP slave

Изделие: 603-2CC22
Дисплей 2x20 символов, встроенный ПЛК с памятью 24 кбайт/32 кбайт (рабочая/загрузочная), порт MP2I, порт PROFIBUS DP (ведомое устройство), встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
OP 03, 2x20 characters display, 256kB, MP2I interface, cable 2,5m, cyrilliс

Изделие: 603-1OP10
Дисплей 2x20 символов, поддержка кириллицы, память 256 кбайт, порт MP2I, кабель программирования 670-0KB00 в комплекте поставки, ПО конфигурирования VIPA OP-Manager (SW300O1LA) заказывается отдельно

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
CC 03, 2x20 characters display, PLC-CPU, 24/32kB, MP2I, MMC, real-time clock, 16DI, DC 24V, 16DO, DC 24V/0,5A

Изделие: 603-1CC22
Дисплей 2x20 символов, встроенный ПЛК с памятью 24 кбайт/32 кбайт (рабочая/загрузочная), порт MP2I, встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
