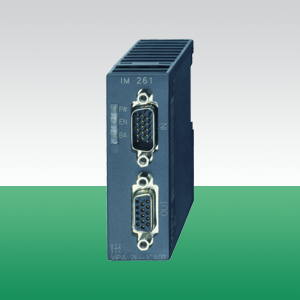

IM 261 expansion module

Изделие: 261-1CA00


Краткое описание:
Для стойки расширения
Производитель: VIPA
Вес: 0.1 кг.
Розничная цена: 58773
БЫСТРЫЙ ЗАКАЗ

Interface module IM261 261-1CA00

Интерфейсные модули обеспечивают подключение к одному базовому блоку контроллера до 3 стоек расширения

Интерфейсный модуль для сборок ПЛК со второй по четвертую стойку

Максимальное количество модулей дискретных/аналоговых  16/16

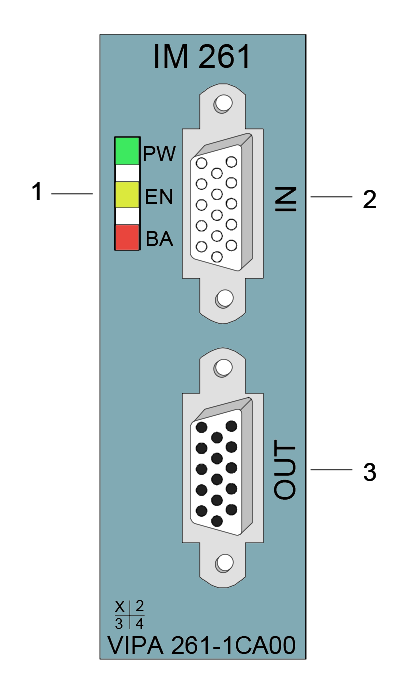

Индикация состояния IM Модуль IM          Описание

PW       Наличие напряжения питания
EN        Задняя шина связи активна
BA        Запрет выходов (BASP) активно




  1. Индикатор состояния сетевого интерфейса
  2. Разъем шины расширения (IN)
  3. Разъем шины расширения (OUT)






Order no.

261-1CA00

Type IM 261, Row interface

General information

Note -
Features Only be used in conjunction with the PC 288 or a CPU

Technical data power supply

Power supply (rated value) -
Power supply (permitted range) -
Reverse polarity protection -
Current consumption (no-load operation) -
Current consumption (rated value) -
Inrush current -
Max. current drain at backplane bus 1.5 A
Max. current drain load supply -
Power loss 1 W

Status information, alarms, diagnostics

Status display yes
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display yes
Group error display none
Channel error display none

Hardware configuration

Racks, max. 1
Modules per rack, max. 16
Number of digital modules, max. 16
Number of analog modules, max. 16

Housing

Material PPE
Mounting Profile rail 35 mm

Mechanical data

Dimensions (WxHxD) 25.4 mm x 76 mm x 78 mm
Weight 90 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications

UL508 certification yes
Order no.Name/Description

253-1CA01

IM 253CAN - CANopen slave␍
CANopen slave
10 Rx and 10 Tx PDO
2 SDOs
PDO linking
PDO mapping
 [Datasheet]
 [Manual]

253-1CA30

IM 253CAN - CANopen slave ECO␍
CANopen slave
10 Rx and 10 Tx PDO
2 SDOs
PDO linking
PDO mapping
 [Datasheet]
 [Manual]

253-1DN00

IM 253DN - DeviceNET slave␍
Group 2 only Device - employs predefined connection set
Baud rates: 125, 250, 500 kBit/s
For max. 32 peripheral modules (8 analog)
 [Datasheet]
 [Manual]

253-1DP01

IM 253DP - PROFIBUS-DP slave␍
PROFIBUS-DP slave (DP-V0, DP-V1)
For max. 32 peripheral modules (16 analog)
244 Byte input and 244 Byte output data
 [Datasheet]
 [Manual]

253-1DP11

IM 253DPO - PROFIBUS-DP slave␍
PROFIBUS-DP slave (DP-V0, DP-V1)
For max. 32 peripheral modules (16 analog)
244 Byte input and 244 Byte output data
LWL-Interface (POF, HCS)
 [Datasheet]
 [Manual]

253-1DP31

IM 253DP - PROFIBUS-DP slave ECO␍
PROFIBUS-DP slave (RS485, DP-V0, DP-V1)
For max. 8 peripheral modules
244 Byte input and 244 Byte output data
 [Datasheet]
 [Manual]

253-1IB00

IM 253IBS - INTERBUS slave␍
INTERBUS slave
For 16 input and 16 output modules
 [Datasheet]
 [Manual]

253-1NE00

IM 253NET - Ethernet slave␍
Ethernet coupler with Modbus/TCP and Siemens S5 Header protocol
For max. 32 peripheral modules
Max. 256 Byte I/O data
RJ45 jack 100BaseTX, 10BaseT
 [Datasheet]
 [Manual]

260-1AA00

IM 260 - Interface module␍
Only be used in conjunction with the PC 288 or a CPU
 [Datasheet]
 [Manual]

261-1CA00

IM 261 - Interface module␍
Only be used in conjunction with the PC 288 or a CPU
 [Datasheet]
 [Manual]
