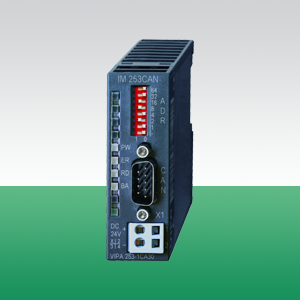

IM 253CAN, CANopen slave, DC 24V, 1MBit/s, address 1…125, ECO

Изделие: 253-1CA30


Краткое описание:
Ведомое устройство сети CANopen, исполнение ECO (не более 8 модулей расширения)
Производитель: VIPA
Вес: 0.1 кг.
Розничная цена: 57540
БЫСТРЫЙ ЗАКАЗ

Interface module IM253 253-1CA30

Интерфейсные модули предназначены для подключения ПЛК и станций ввода-вывода к различным промышленным сетям, в которых они выполняют функции ведущего или ведомого устройства

 Ведомое устройство
 Адресное пространство  входы 80 байт, выходы 80 байт
 Максимальное количество модулей дискретных/аналоговых  8/8
 Сетевой интерфейс  CANopen slave, диапазон адресов 1...99, макс. скорость передачи 1 Мбит/с

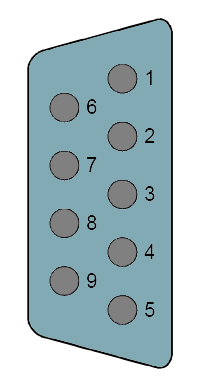

Интерфейс CAN      Назначение контактов

  1. Не используется
  2. CAN (низкий)
  3. CAN (земля)
  4. Не используется
  5. Не используется
  6. Дополнительный (земля)
  7. CAN (высокий)
  8. Не используется
  9. Не используется



Индикация состояния IM Модуль IM          Описание

PW       Указывает, что напряжение питания имеется
ER        Мигает при переполнении счетчиков ошибок
RD       Мигает при 1 Гц, когда само-тест был
              положительным и инициализация в порядке.
              Включен, когда данные передаются через в V-Bus
BA        Выключен если само-тест был положительным
              и инициализация в порядке.
              Мигает при 1 Гц, когда статус "Предоперационная".
              Включен, когда статус "Оперативный".
              Мигает при 10 Гц, когда статус "Подготовлен"

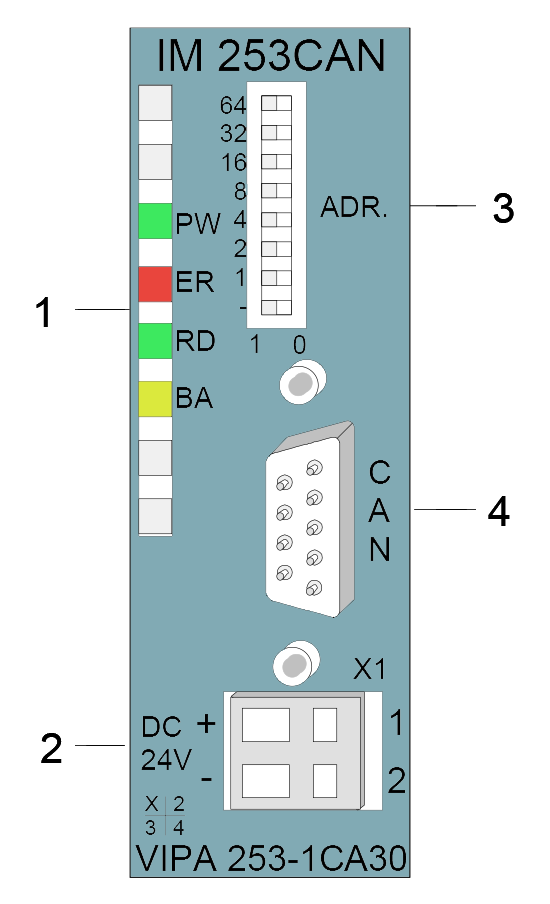

  1. Индикатор состояния сетевого интерфейса
  2. Разъем питания DC 24V
  3. Переключатель адреса или скорости
    передачи
     (DIP-переключатель)
  4. Разъем шины CAN





Order no.

253-1CA30

Type IM 253CAN, CANopen slave

General information

Note -
Features CANopen slave
10 Rx and 10 Tx PDO
2 SDOs
PDO linking
PDO mapping

Technical data power supply

Power supply (rated value) DC 24 V
Power supply (permitted range) DC 20.4...28.8 V
Reverse polarity protection
Current consumption (no-load operation) 50 mA
Current consumption (rated value) 300 mA
Inrush current 60 A
I²t 0.4 A²s
Max. current drain at backplane bus 0.8 A
Max. current drain load supply -
Power loss 1.5 W

Status information, alarms, diagnostics

Status display yes
Interrupts yes, parameterizable
Process alarm no
Diagnostic interrupt yes, parameterizable
Diagnostic functions yes, parameterizable
Diagnostics information read-out possible
Supply voltage display yes
Service Indicator -
Group error display yes
Channel error display none

Hardware configuration

Racks, max. 1
Modules per rack, max. 8
Number of digital modules, max. 8
Number of analog modules, max. 8

Communication

Fieldbus CANopen
Type of interface CAN
Connector Sub-D, 9-pin, male
Topology Linear bus with bus termination at both ends
Electrically isolated
Number of participants, max. 127
Node addresses 1 - 99
Transmission speed, min. 10 kbit/s
Transmission speed, max. 1 Mbit/s
Address range inputs, max. 80 Byte
Address range outputs, max. 80 Byte
Number of TxPDOs, max. 10
Number of RxPDOs, max. 10

Housing

Material PPE / PA 6.6
Mounting Profile rail 35 mm

Mechanical data

Dimensions (WxHxD) 25.4 mm x 76 mm x 78 mm
Weight 90 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications

UL508 certification yes
Order no.Name/Description

253-1CA01

IM 253CAN - CANopen slave␍
CANopen slave
10 Rx and 10 Tx PDO
2 SDOs
PDO linking
PDO mapping
 [Datasheet]
 [Manual]

253-1CA30

IM 253CAN - CANopen slave ECO␍
CANopen slave
10 Rx and 10 Tx PDO
2 SDOs
PDO linking
PDO mapping
 [Datasheet]
 [Manual]

253-1DN00

IM 253DN - DeviceNET slave␍
Group 2 only Device - employs predefined connection set
Baud rates: 125, 250, 500 kBit/s
For max. 32 peripheral modules (8 analog)
 [Datasheet]
 [Manual]

253-1DP01

IM 253DP - PROFIBUS-DP slave␍
PROFIBUS-DP slave (DP-V0, DP-V1)
For max. 32 peripheral modules (16 analog)
244 Byte input and 244 Byte output data
 [Datasheet]
 [Manual]

253-1DP11

IM 253DPO - PROFIBUS-DP slave␍
PROFIBUS-DP slave (DP-V0, DP-V1)
For max. 32 peripheral modules (16 analog)
244 Byte input and 244 Byte output data
LWL-Interface (POF, HCS)
 [Datasheet]
 [Manual]

253-1DP31

IM 253DP - PROFIBUS-DP slave ECO␍
PROFIBUS-DP slave (RS485, DP-V0, DP-V1)
For max. 8 peripheral modules
244 Byte input and 244 Byte output data
 [Datasheet]
 [Manual]

253-1IB00

IM 253IBS - INTERBUS slave␍
INTERBUS slave
For 16 input and 16 output modules
 [Datasheet]
 [Manual]

253-1NE00

IM 253NET - Ethernet slave␍
Ethernet coupler with Modbus/TCP and Siemens S5 Header protocol
For max. 32 peripheral modules
Max. 256 Byte I/O data
RJ45 jack 100BaseTX, 10BaseT
 [Datasheet]
 [Manual]

260-1AA00

IM 260 - Interface module␍
Only be used in conjunction with the PC 288 or a CPU
 [Datasheet]
 [Manual]

261-1CA00

IM 261 - Interface module␍
Only be used in conjunction with the PC 288 or a CPU
 [Datasheet]
 [Manual]
